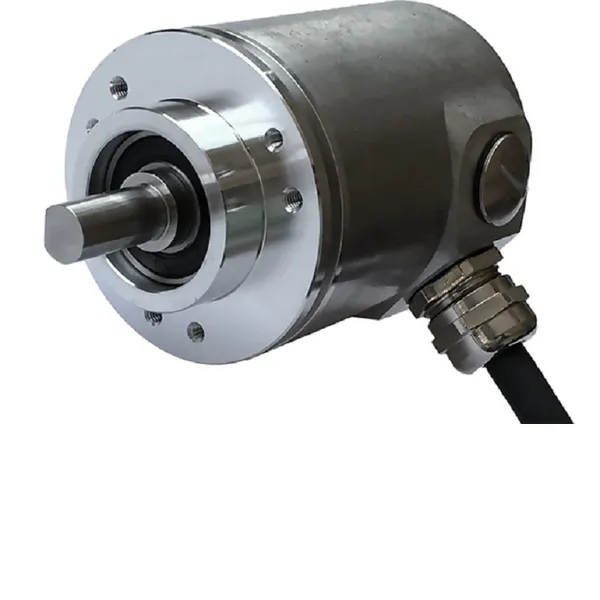

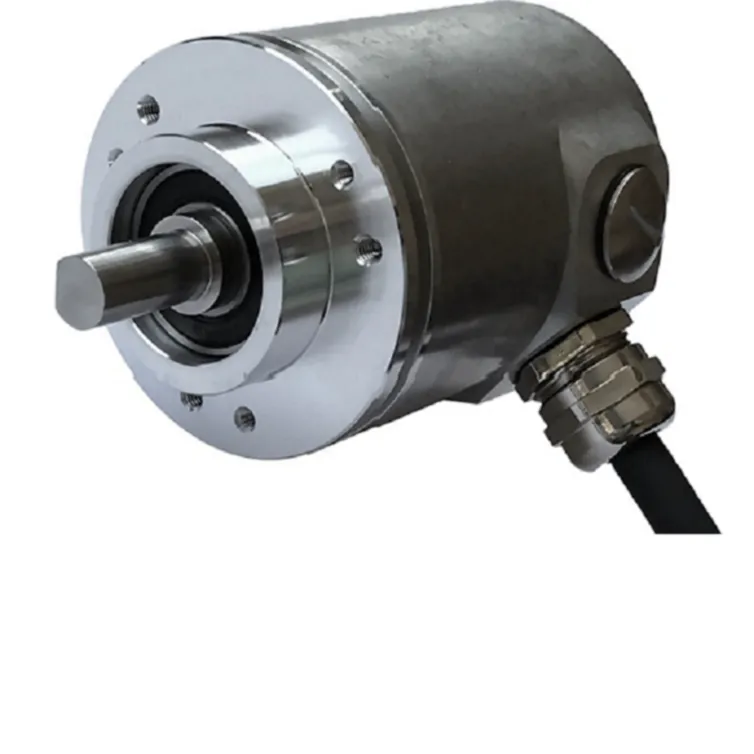

GMS412 单圈值编码器

• 值多圈GMS412系列编码器，带有CANopen接口，1000KHZ的位速率。

• 支持NMT节点保护或心跳报文,支持多主站冗余，支持LSS层设置，自检、纠错、冗余，系统稳定，更加***。

• 可自带信息标识符，广播式发送，位置信号高速传输，可支持多点高速同步控制。

• ***的抗干扰特性，电磁兼容EMC可达三级EasyPro智能设定，多地址、波特率、分辨率、方向设定。

• 外部置位线设定预设位置，安装方便，无需找零。


  接口
  接口	CANopen
  编程功能	分辨率,预置位置,波特率,传输模式:循环、同步
  传输速率	最小20Kbps,1000Kbps
  接口周期时间	≥1 ms




  输出
  输出驱动器	收发器（*** 11898标准）光耦隔离




  电气数据
  电源电压	10 ~ 30 VDC
  功耗	<70mA（24Vdc）空载
  反极性保护	是
  短路保护	是
  EMC:发射干扰	DIN EN 61000-6-3
  EMC:抗干扰	DIN EN 61000-6-2




  传感器
  技术	磁性
  单圈分辨率	12 位
  码制	二进制




  环境规格
  外壳防护等级 (轴)	IP65
  外壳防护等级 (外壳)	IP67
  工作温度	-40 °C ~ +85 °C
  相对湿度	90%, 无凝结状态



  机械数据
  外壳材料	铝
  法兰材料	铝
  法兰形式	夹紧法兰, ? 58 mm
  轴的类型	实心轴, T型面轴, 长度 = 10 mm
  轴的直径	? 06 mm
  轴的材料	不锈钢  (304)
  轴负载	轴向 ≤ 40 N , 径向 ≤ 80 N
  机械速度	≤ 3000 1/min
  耐冲击性	≤ 100g (EN 60068-2-27)
  抗冲击性	≤ 10 G (EN 60068-1)
  耐振动性	≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
  重量	550 g





  电气连接
  连接方向	径向
  接口	电缆1m
