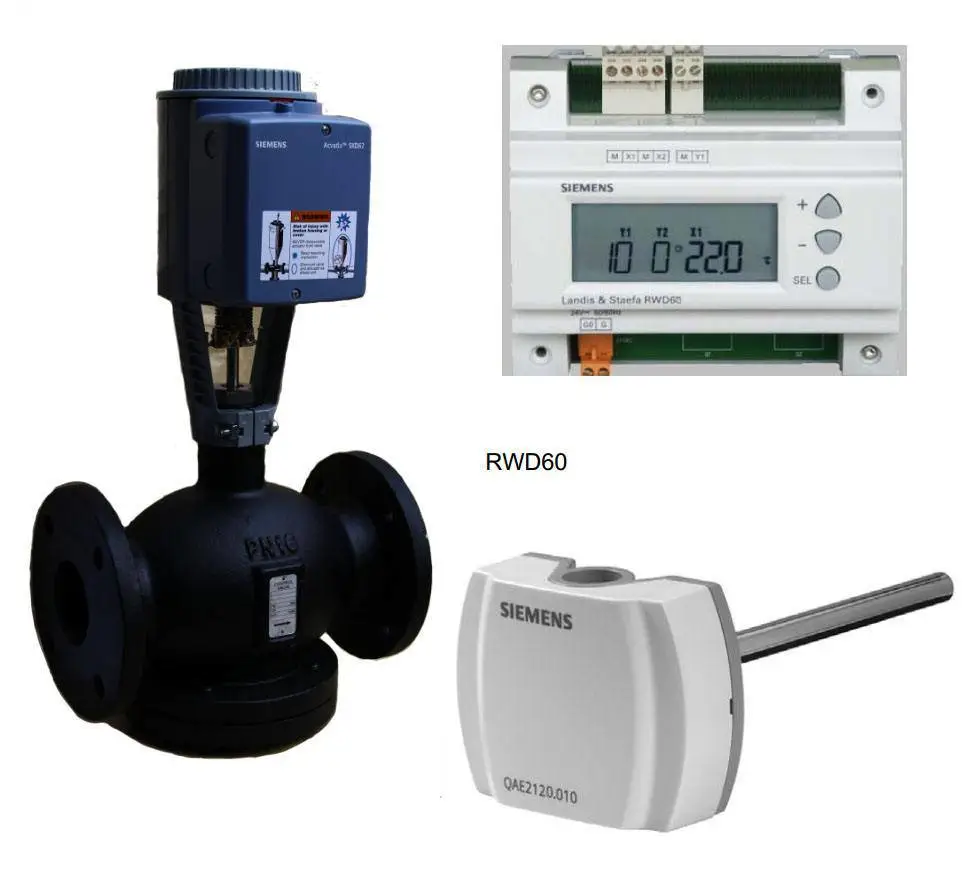

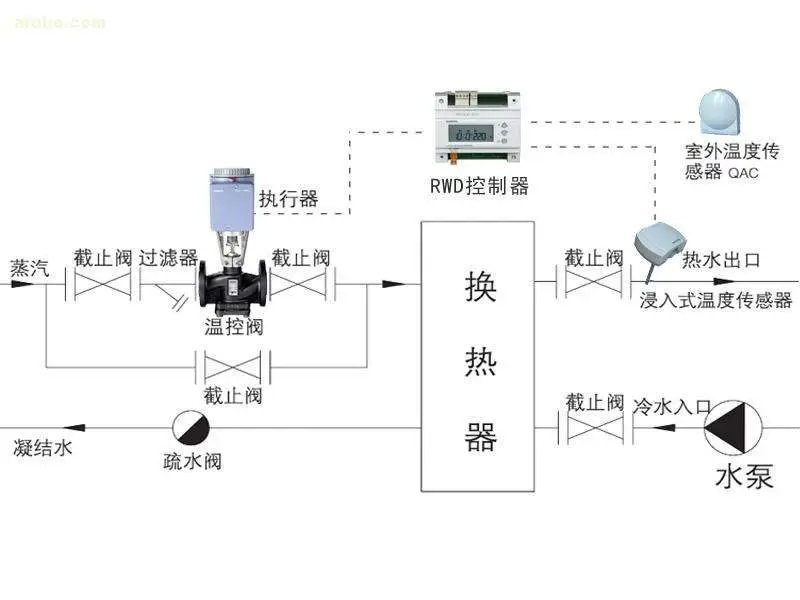

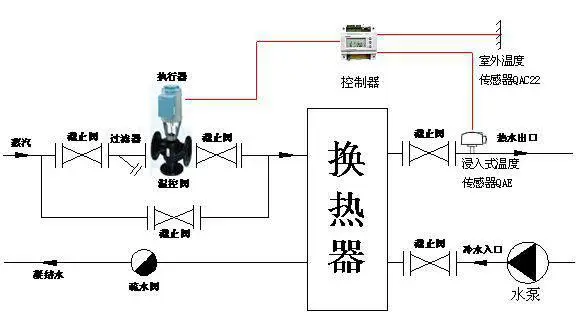

采用液压弹簧复位执行器，具有功耗低，输出力量大，响应时间短、到位迅速等特点。接受控制系统输出的开关量或标准模拟量 （DC0-10V或DC4-20mA）控制信号，并同时输出阀位反馈信号。电动调节阀采用平衡式阀体，内置平衡组件；可在大压差工况下长期稳定、***控 制。阀体外密封采用V型环高温密封组件，排除阀杆卡死或泄漏的隐患。是电动调节阀在温度控制领域的特殊应用；电动温控阀由德国SIEMENS原装控制器、执行器、传感器和流量调节阀组成。

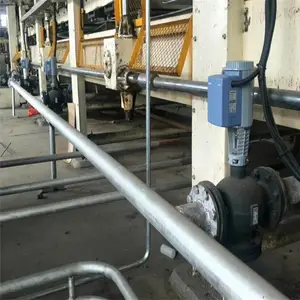

DC4-20mA智能一体化远程控制电动蒸汽减压阀

DC4-20mA德国西门子智能一体化电动蒸汽减压阀 蒸汽减压阀的选型和配置

工业企业最适合的加热流体之一就是饱和蒸汽。饱和蒸汽的一个重要特性就是压力和温度一一对应，随着蒸汽的压力上升，饱和蒸汽的温度也逐步升高。确定了蒸汽的压力就确定了蒸汽的温度，进而控制换热器的换热温差和输出能力。在一些不方便测量蒸汽温度或产品温度的应用，比如模具加热、传输带加热、物品灭菌等应用，有时通过控制蒸汽压力来实现蒸汽温度的控制，蒸汽在加热过程中为恒温加热，饱和蒸汽在凝结放热时，压力和温度保持恒定，需要谨慎选择工作蒸汽压力的选择和设计我们必须时刻记住，在工艺制程和加热应用中适合使用的蒸汽减压阀的选型和配置是干饱和蒸汽(并非过热蒸汽)。理论上输送蒸汽的压力取决于用汽点设备所需要的压力。节能经验表明，高压下蒸汽比容较小，因此在高于使用压力的压力下输送蒸汽时，输送同样的蒸汽量需要的管道口径比较小。高压输送蒸汽，则需要在各用汽点进行减压，以满足实际应用过程的压力需要。锅炉在高压下运行时更接近其运行状况，因此效率更高。

锅炉在高压下运行时的蓄热能力大，有助于处理系统负载的波动，减少锅炉汽水共沸和蒸汽携带的可能性。所以蒸汽系统的压力应该低于锅炉的设计工作压力，但尽可能按照汽源压力输送，以便提高蒸汽系统的效率和经济性。锅炉在设计压力下运行，蒸汽在最经济压力和流速下输送和分配。而蒸汽的换热使用压力需要依据换热器的工作压力，冷凝水系统的背压等参数予以参考。在设备前设置减压稳压阀，减压阀后设置安全阀，减压阀设定压力的上偏差要低于安全阀的设定压力，而安全阀设定的起跳压力要低于换热器的安全压力，以确保蒸汽系统的稳定可靠。

对于带温度控制的换热器而言，换热器的设计蒸汽压力要区别于控制阀前的蒸汽压力，一方面控制阀本身是有压力降的，另外一方换热器内实际压力会随着控制阀的调节和换热器热输出率的变化而不同。

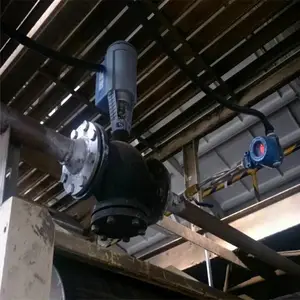

DC4-20mA智能一体化远程控制电动蒸汽减压阀

DC4-20mA智能一体化电动蒸汽减压阀选型原则

    &1.明确减压阀在设备或装置中的用途，确定阀门的工作条件，如适用介质、工作压力、工作温度等等；

    &2.确定与减压阀连接管道的公称通径和连接方式：法兰、螺纹、焊接等；

    &3.根据管线输送的介质、工作压力、工作温度确定所选减压阀的壳体和内件的材料：铸钢、碳素钢、不锈钢、合金钢、不锈耐酸钢、灰铸铁、可锻铸铁、铜合金等；

    &4.确定操作减压阀的方式：手动、电动、电磁、气动或液动、电液联动等；

    &5.选择减压阀的种类；

    &6.确定减压阀的型式；

    &7.确定减压阀的参数；对于自动蒸汽减压阀，根据不同需要先确定允许流阻力、排放能力、背压等，再确定管道的公称通径和阀座孔的直径；

    &8.确定所选用减压阀的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后减压阀高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

DC4-20mA智能一体化远程控制电动蒸汽减压阀DC4-20mA智能一体化电动蒸汽减压阀

蒸汽是最难控制的流体之一，因为它高温高压，同时一直以气体和液体形式变换，因此，蒸汽系统的选型以及系统化考虑极为关键。比如瓦特节能调研发现客户现场一个DN100的蒸汽主管安装DN100口径蒸汽减压阀，属于***的选型不当。由于减压阀实际流通能力几倍于实际负载，这就导致蒸汽减压阀频繁动作而很快失效，尤其当用量较小的工况（如夏季）减压阀选型过大根本无法减压。致使蒸汽安全阀频繁起跳，造成大量能源浪费。

通常来说，对于设计良好的蒸汽系统，都是由锅炉生产干净的高压饱和蒸汽，然后通过蒸汽管网把蒸汽高压输送到各用汽点。这样就能使用较低的能量消耗来产生和提供含有很高潜热的高质量饱和蒸汽。

在实际设计蒸汽减压系统时，需要设计和选型完整的蒸汽减压系统。确保下游蒸汽压力的稳定。在设备负荷波动时，也能确保压力稳定；需要完整的配置，确保设备能够长时间运行；合理的选型，减少设备成本。

（1）汽水分离器

去除水分，防止冲蚀、腐蚀和水锤发生，***下游设备换热效率，对下游减压阀起到保护作用。汽水分离器的选型一般是根据管道口径进行选择。

（2）上游截止阀、下游截止阀：

截止阀一般为波纹管密封截止阀，无泄漏损失，操作简单，无需维护。截止阀选择全行程型阀门，并且能够缓慢打开。

上游截止阀用于关闭减压站，确保启动安全，减少停机时间。

下游截止阀用于在无负荷时压力设定以及维修期间切断下游设备。

（3）过滤器：

阻止杂质进入减压阀，确保减压阀长期有效稳定工作。一般选择100目过滤器，并且要求水平安装。

（4）上游压力表、下游压力表：

减压阀上下游必须安装压力表。如果上游压降太低，减压阀能力和性能将受到影响，上游压力表可以检测到这点。下游压力表用于设定压力和检测阀的性能。

（5）减压阀：

在选择减压阀时，导阀型隔膜式减压阀是，具有精密的自作用设计，通过导阀感应下游压力来控制主阀的开度，

能够非常***地控制压力，不受负荷或上游蒸汽压力的变动影响，并且可以在现场非常方便的设定压力。在设计选型时，一般来说，减压阀口径需要根据蒸汽上下游压力和蒸汽流量来选型，通常比管道口径偏小一些。

（6）安全阀：

用于超压时保护下游设备。安全阀必须设定在下游设备安全工作压力以下排放，而且选型时以减压阀全开时排放量为标准。安全阀设定压力不能与减压阀设定压力靠得太近，而且要排放到安全地方。

（7）上下游管道口径：

上下游管道口径要根据蒸汽流量和上下游蒸汽压力来选型，管内介质流速不超过30m/s。合适选型的减压阀通常比上游管道口径小，而下游管道口径通常应比上游管道口径大。

DC4-20mA智能一体化远程控制电动蒸汽减压阀 DC4-20mA智能一体化电动蒸汽减压阀

所以蒸汽减压阀必须经过严格的选型，无论流量、减压比还是调流调节范围都会影响蒸汽减压阀的实际效果和使用寿命。一个蒸汽***蒸汽减压站，包含前后切断用的波纹管密封截止阀、100目的蒸汽过滤器、入口的汽水分离器和蒸汽疏水阀、压力表、安全阀等，选择适合的蒸汽前后管道口径，还要有良好的安装、支撑、保温和配管。但选用一个高品质的先导隔膜式减压稳压阀是其中的核心因素。活塞式减压阀和直接作用式减压阀由于调节能力和精度的问题适用范围越来越有限，使得先导隔膜式减压阀成为。电动控制阀的动作太慢无法满足蒸汽压力波动的速度要求，而气动控制阀的系统太过复杂，且受制于压缩空气气源的供应而使得使用较少。

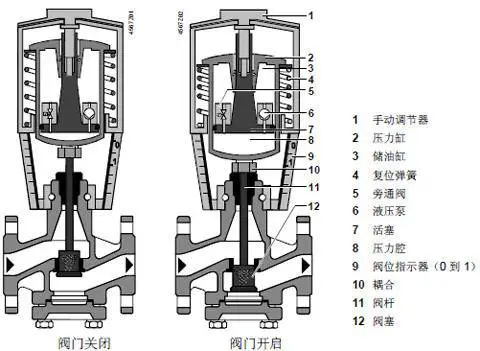

    ---执行器有机械式和电动液压式，调节灵敏，关断力大，流量特性可调（线性或等***比），并带断电保护功能。

    ---阀体为流量调节阀，线性好，可调比大，密封严密，耐高温，防汽蚀。

    ---灵活的控制器功能组合也可实现流体流量、压力、压差、温度、焓值和空气质量控制。

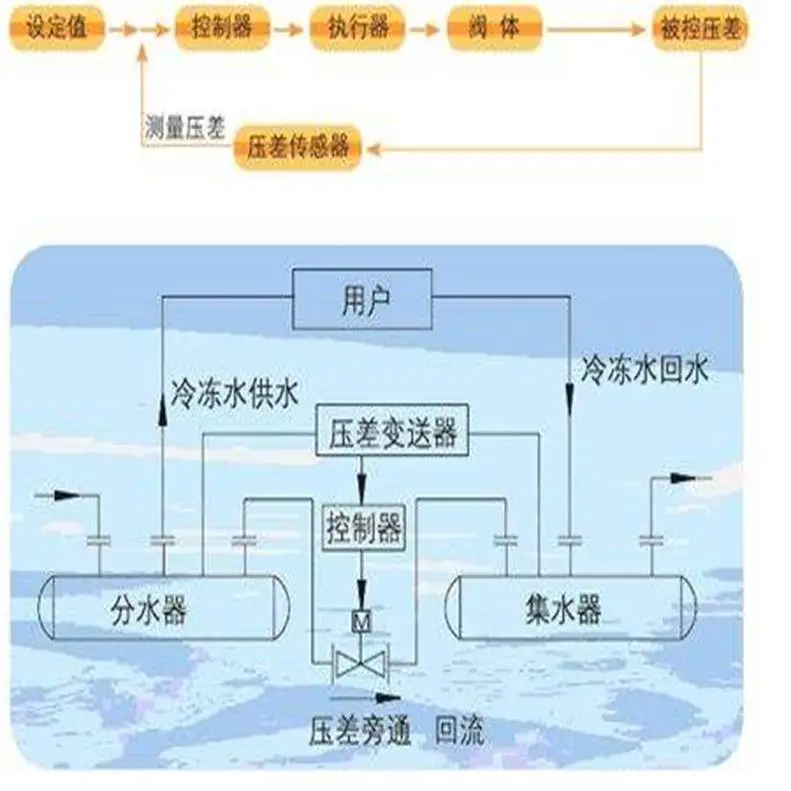

    ---用于循环系统供回水主干管压差旁通自动控制，是电动调节阀的另一种典型应用。

DC4-20mA智能一体化远程控制电动蒸汽减压阀 DC4-20mA智能一体化电动蒸汽减压阀应用范围

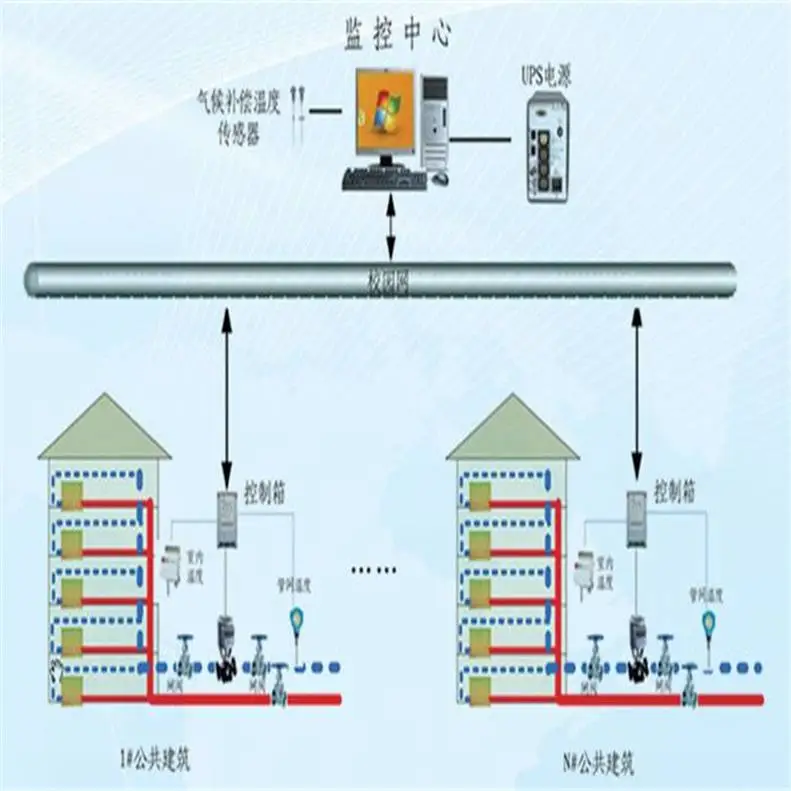

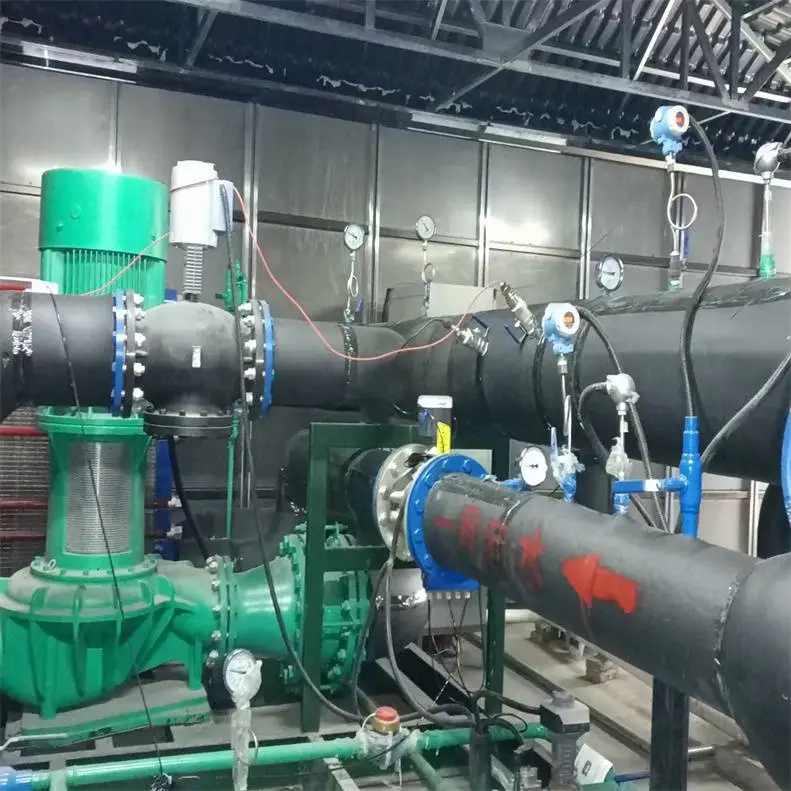

    换热站热源及生产工艺设备前蒸汽压力调节；暖通空调、给排水系统或设备水力压力调节；液位控制等。电动式减压阀是电动调节阀在压力控制领域的典型应用。通过调节一次侧流体的动压头，达到控制减压阀后压力的目的。

DC4-20mA智能一体化远程控制电动蒸汽减压阀 DC4-20mA智能一体化电动蒸汽减压阀

DC4-20mA智能一体化远程控制电动蒸汽减压阀

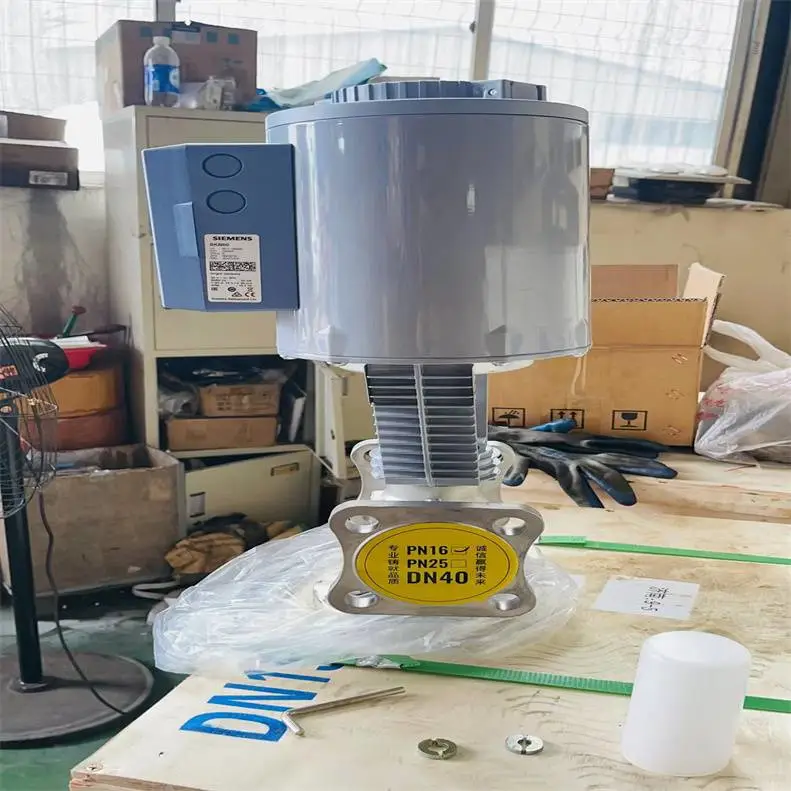

DC4-20mA智能一体化电动蒸汽减压阀产品特点

    电动无级调节，二次压力稳定，控制精度高；操作简便，只需通过控制器修改二次压力设定；运行平稳，使用寿命长。西门子电动减压阀通过调节一次侧流体的动压头，达到控制减压阀后压力的目的。压力传感器安装在蒸汽管道的下游，实时监测减压后的蒸汽压力，多功能减压控制器采用PI(比例积分)模式调节阀门的开度，使蒸汽压力趋近设定值。无论上游压力和下游负荷如何变化，下游蒸汽压力都能保持稳定，从而***后部设备运行。

DC4-20mA智能一体化电动蒸汽减压阀优点：

a、具有比例积分（PI）或比例积分、微分(PID)调节功能，控制稳定、***。

b、针对不同的现场工况，可灵活调整控制参数，达到系统*优化。

c、可由控制器读取当前温度值及观察阀门工作状态。

d、可扩展功能，如远程设置、温度补偿、超温报、热计量及自动抄表、远传等。

e、大部分型号可在断电时进行手动操作。

DC4-20mA智能一体化远程控制电动蒸汽减压阀SIEMENS德国西门子电动减压阀型号参数

DC4-20mA智能一体化电动蒸汽减压阀

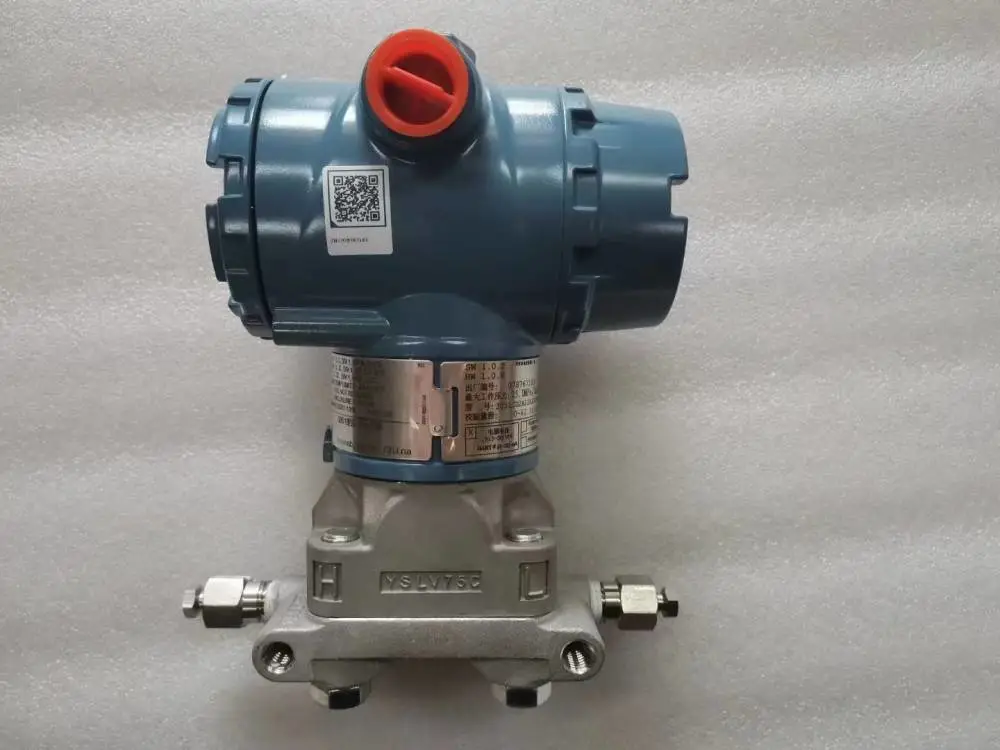

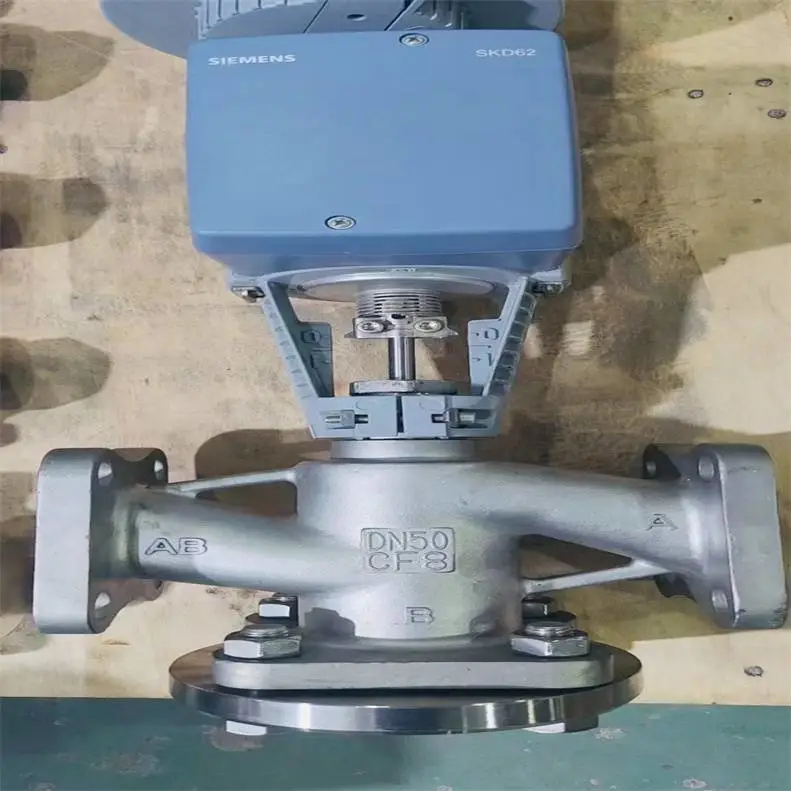

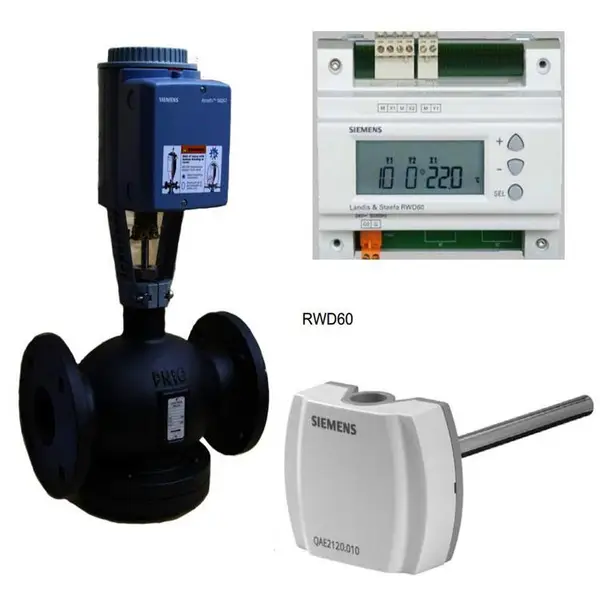

　　采用PI控制器、电子式一体化电动执行器、压力传感器、减压阀体。液体及气态介质用压力传感器 用于测量气体、液体和蒸汽的压力及液位*不锈钢测量单元通常由电动执行机构和阀门连接起来，经过安装调试后成为电动阀。电动阀使用电能作为动力来接通电动执行机构驱动阀门，实现阀门的开关、调节动作。从而达到对管道介质的开关或是调节目的。它是利用电磁线圈产生的磁场来拉动阀芯，从而改变阀体的通断，线圈断电，阀芯就依靠弹簧的压力退回。

DC4-20mA控制精度高智能一体化电动蒸汽减压阀

DC4-20mA德国西门子智能一体化电动蒸汽减压阀西门子电动阀的操作注意事项：

    ①、注意电动阀执行器的选择要参考汽源压力和设定压力，执行器型号要和压差大小相配合，否则，可能关不严或打不开。

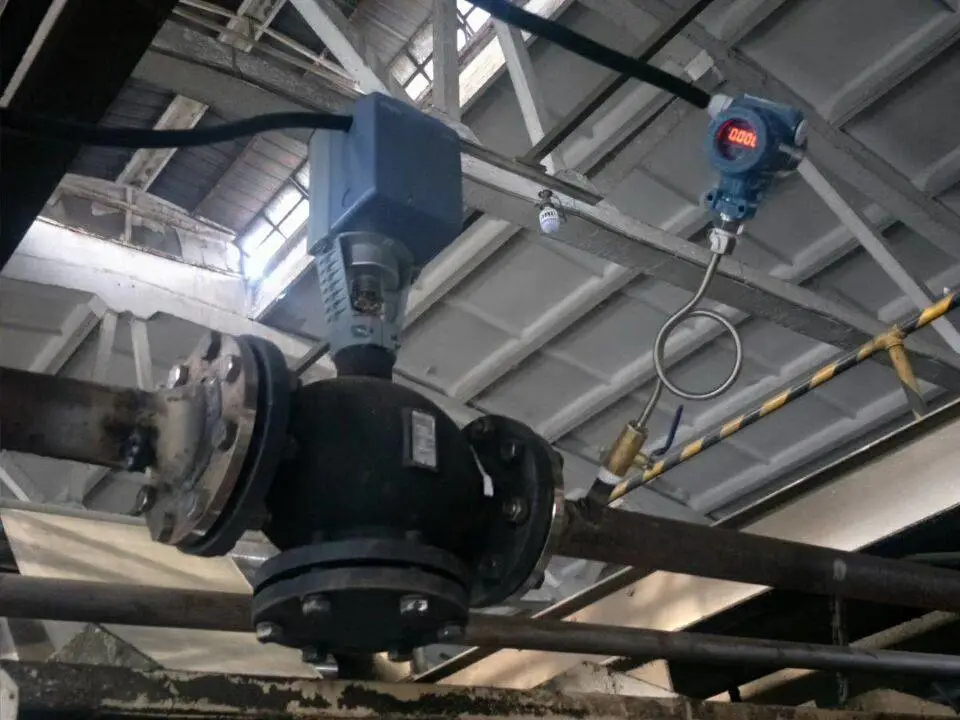

    ②、压力传感器应安装在分汽缸上，要有表弯及一段引出管，避免传感器受到冲击和温度过高，减少使用寿命。

    ③、4～20mA控制信号串入AL1再到执行器是为了在压力相对于设定值过高，超出报警值时，通过AL1动作断开控制信号，使电动阀完全闭合。

    ④、现有设定SL1,SLH,SLL决定了测量范围在0～8Mpa之间，传感器可以测量至1.6Mpa，如果需要更大测量范围，需要通过外部线路对输入信号进行转换，并对SLH、SLL重新进行设定。

    ⑤、测量显示稍有误差时可通过PB值进行校准。

    此方案压力显示、设定直接在控制器上进行，调节使用方便，压力波动小，运行可靠，对节省蒸汽能耗也有一定帮助。西门子蒸汽电动阀价格较进口机械式减压阀稍低，是一种值得推广的方法。缺点就是必须需要电源，没有电源的地方无法使用。

DC4-20mA智能一体化电动蒸汽减压阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
