一、产品功能:

产品名称:消防员呼救器;

◆输入来源:自主研发;

●名称型号: RHJ600/A ;

◆产品功能:消防员呼救器适应于参与灭火救灾、抢险救援人员遇险时发出呼救信号的通用型产品;

它由时钟计时器、微动传感器、预警和强警自动/手动控制器、声调变频电路、压电量体输出电路、欠压警示电路组成。具有自动报警、强制报警、方位指示、低电压显示、录音等多种功能。它克服了现有国产呼救器体积大、功能单一、线路不稳定、机械开关笨重、发音孔进水、跌落受损功能等缺点。

二、产品开发思路:

更新原因:市场老款呼救器采用PC外壳形式厚重、结构瞻弱、1米5高度跌落后漏水。人工装配要求高，分贝低、跌落漏水***;

◆开发思路:机构小巧、易抓取及易携带;

◆结构需求:

1. 基本火场闪烁、救援功能:

2.体积小 。扁平结构;

3.充电功能通用。USBZ好:

4.开关按健需大，易操作;

5.具备电量显示功能;

综上所述:产品依照基本款设计，设计初表以尺寸小，结构扁平理念开发。

三、产品组成:

RHJ600/A呼救器主要由外壳、后盖、橡胶嵌入式缓冲套、鸭嘴夹.侧室音腔、电路控制板、陶瓷蜂鸣片、聚合物电池。USB充电 端子组成。

1.外壳:采用透明镜面聚碳酸脂材料制造，***音腔壁光滑平整、方位灯透光

***及电量显示等清洗可见;

2.后盖:后盖采用黑色紧碳酸脂材料制造，外表面麻纹纹路清晰，防滑设计;

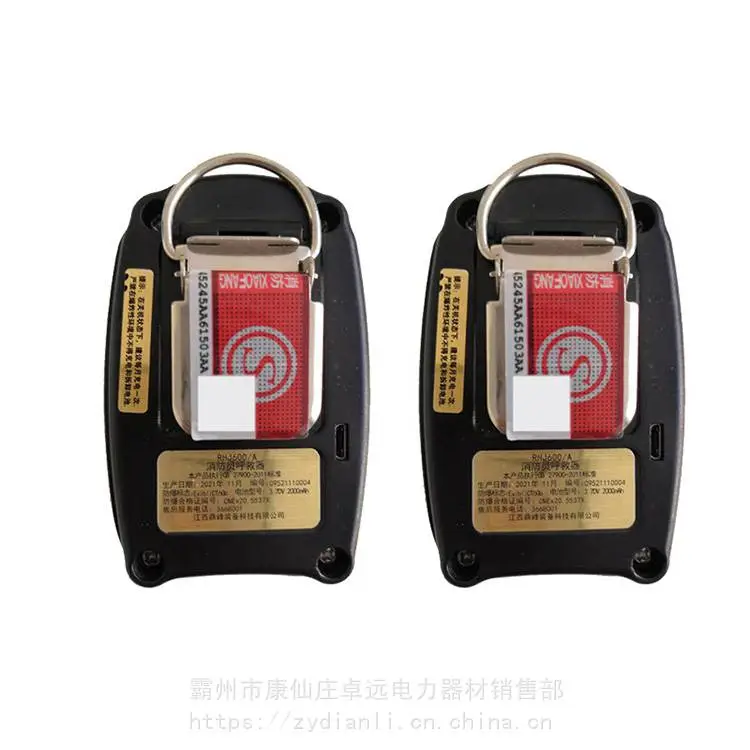

3.鸭嘴夹:采用一体式不锈钢鸭嘴夹。安装牢固且在恶劣环境下可长期使用;

4.侧室音腔:音腔采用一体覆盖式音腔，***产品密封性及音浪稳定性;

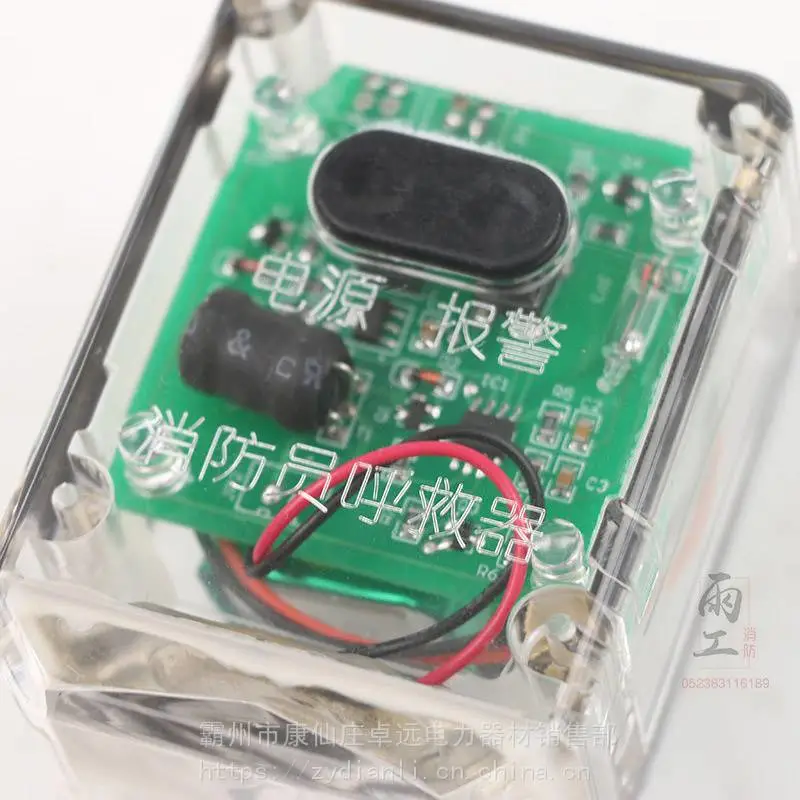

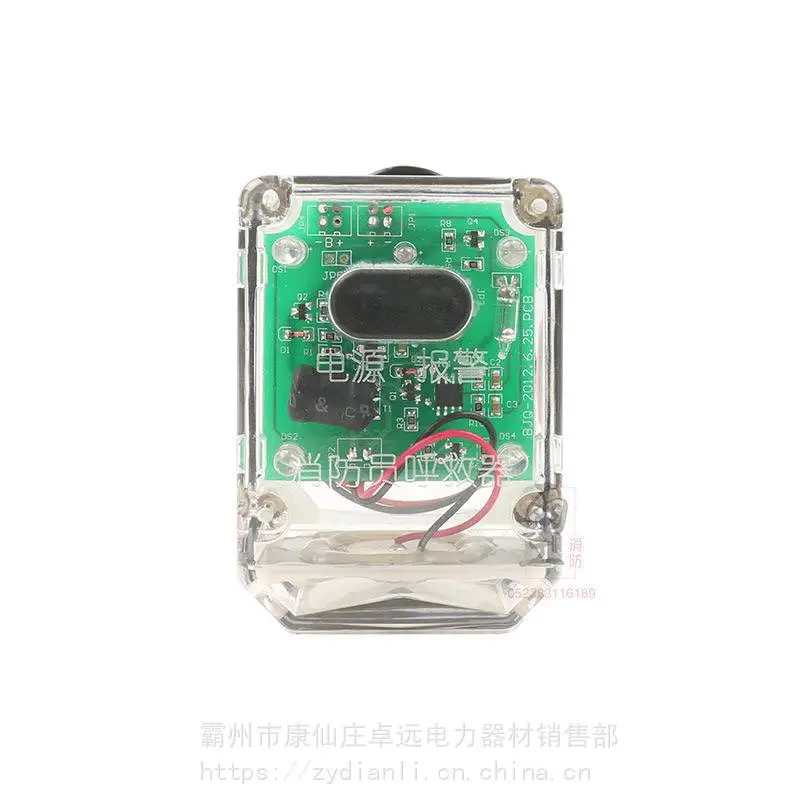

5.电路控制板:贴片集成线路、超小型人性化设计，具备多合一功能的结合;

6.陶瓷蜂鸣片:直径3 5mm钢质陶瓷蜂鸣片配合专属音腔可满足分贝高的要求;

7.聚合物电池: 2000mAh容量大、体积小、无记忆及安全性能好:

8.充电端子:采用常规5V USB充电方式，遇用性好，充电读取稳定性高。

四、主要参数与技术性能:

1.发光亮度≥300ed/m&＃39;

2.产品具备救授过程录音功能。

3、允许静止时间30s士2s

4.预报警时间15s士2s

5、预报警声级响度≥80dB

6、报警声级响度≥102dB

7、连续报警时间>600min

8.连续开机时间>60h

9.电池欠压显示值3V

10.环境温度报警≥80C持续105后报警

1l.佩节重量: (《250g

12、防影开志ExibIICT6Cb

13. 防护等级: IP68

14.工作电压: 3.7V DC

15、电池型号: 2000mAh3.7V

16.充电器型号: CFD1 15300.

亮点性能:

1.顶部视窗孔具备可是电量显示，采用常规三灯电量显示功能。同时仍具备

80%低电压显示功能

2.侧壁音腔可满足呼救器音浪传播距离更远，可避免音浪被衣物或装备遮挡，

影响传播距离

3.左侧录音孔Y效记录从开机至强报警过程人员救援过程声音录制，录制采取

1-4小时循环录利，采用US B专用数据线提取数据。***后期现场还原能力:

五、使用操作说明:

1.长按三秒开机键，灯光闪烁的同时发出“滴”-声表示完成开机状态;

2.观察顶部视窗口电量情况，电量只有一格请及时充电;

3.打开鸭成夹，固定于身体左侧某处。可方便录音采集更清晰;

4.救援现场30S静止发出预报警声音，移动身体自动解除，预报警未处理15S

后发出强报警声音，此时只可手动解除;

5.进入火灾现场温度高于80C持续10s后报警;

6.救援结束可采用专用数据线提取呼救器数据库声音采集内容。

六、注意事项:

1.呼救器虽采用本安型电路设计，但是在危险易爆场所切勿打开后盖及给呼救器充电;

2.使用前检查录音孔是否有异物堵塞，避免影响声音采集效果;

3.每次使用完毕请注意头部视窗孔电量情况，不足两格电请及时充电;

4.呼救器属于防爆类产品，请勿私自打开后盖，避免影响产品防水性能及防爆性能;

5.录音数据提取请使用专用数据线，避免产品端口输入输出效果;

6.本品为防水防爆设计，淋雨、防爆环境可以使用，外壳破损。有裂痕需做报废处理，

不能进入救援现场。
