1024线对玻璃码盘-3600线对玻璃码盘适用编码器传感器行业介绍

我司生产工艺全是使用进口德国高端光刻机激光光刻出来的，精度好，高倍率下无任何瑕疵。可按客户图纸要求生产，加工设备和检测设备全部为进口高端设备。可按客户图纸定制。

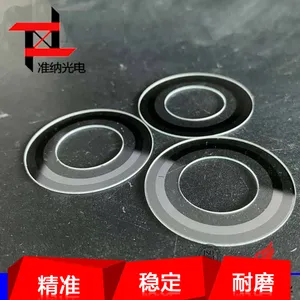

1024线对玻璃码盘-3600线对玻璃码盘适用编码器传感器行业

光电码盘是通过光电转换把位移量变换成“数字代码”形式的电信号。它与光栅式传感器、感应同步器、磁栅式传感器和容栅式传感器都是数字量传感器。但上述几种传感器都是以“计数”形式输出；而码盘式传感器是以“数码”形式输出。光电码盘的核心部件是码盘，码盘制作精度决定传感器的精度。码盘用于测角(或角位移)；码尺用于测长(或线位移)。码盘和码尺统称为编码器。从实现转换的方式上，有电容式、感应式和光电式等。编码器又分增量码编码器和码编码器两大类。

1024线对玻璃码盘-3600线对玻璃码盘适用编码器传感器行业图纸内容如下：

1. 需要附上材料

2. 精度

3. 外形尺寸公差，厚度

4. 制作效果图纸：正负板之分等。（如果考虑价格因素，需要强调多少倍率下面允许看到瑕疵）

5. 需要提供详细的CAD图纸（图纸不要画比例图纸）。以上为制作标定板完整信息

  可提供玻璃、菲林、金属提供样品可定制常规脉冲线对256线、500线.1000线、2400线、3600线、5000线等

 详细说明

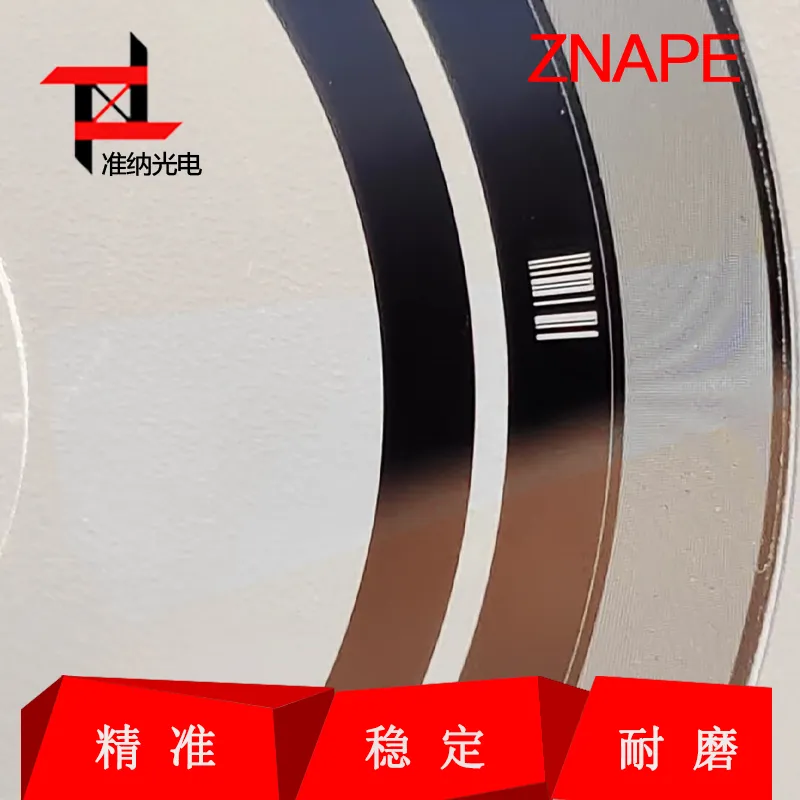

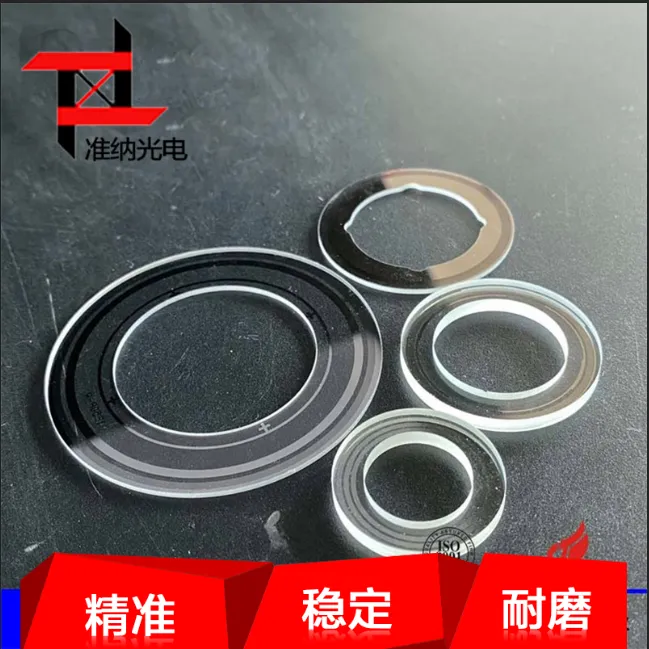

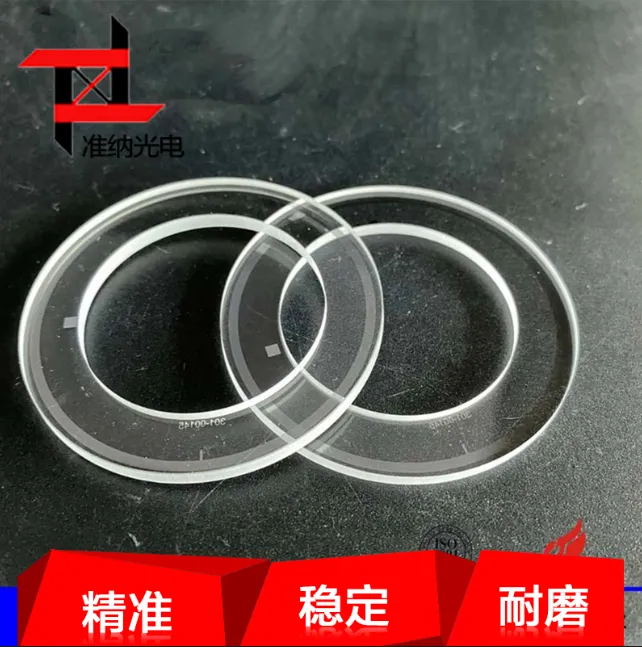

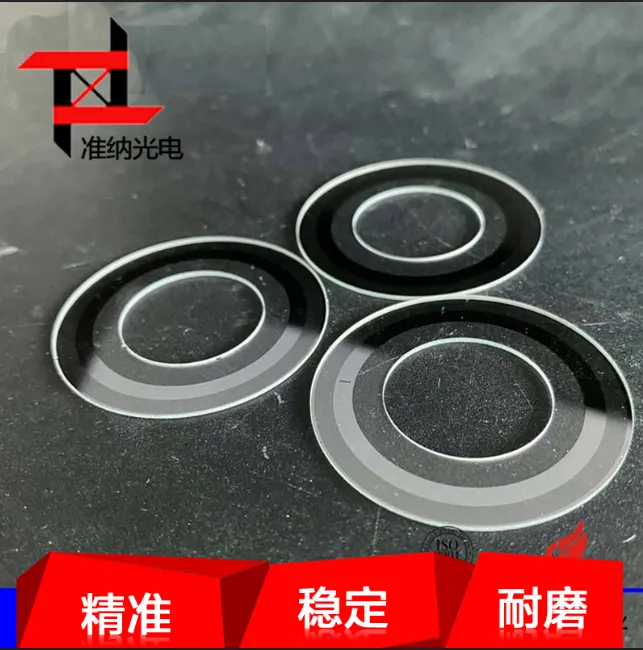

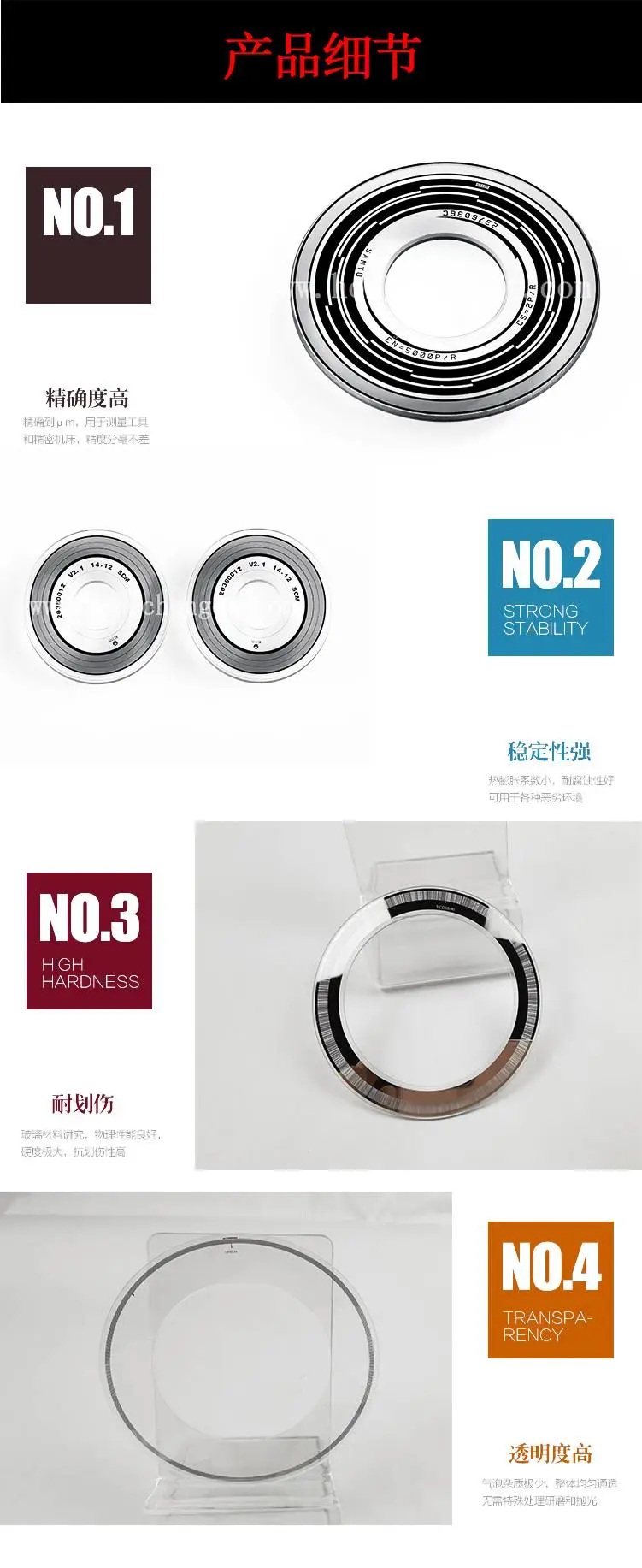

玻璃码盘-光电码盘-光栅码盘生产厂家主要技术参数

　　材料　　 　　光学苏打玻璃　　

　　试用波长　　 　　380-780nm　　

　　元件尺寸　　 　　根据客户需求进行定制　　

　　镀膜　　 　　增透膜　　

　　分束点数　　 　　根据客户需求进行定制　　

　　角间隔　　 　　根据客户需求进行定制　

码盘反射率要求选色

1、黄棕：正面反射率：10%±1%，440±20nm；背面反射率：50%±5%

2、单蓝：正面反射率：≤8%，650±50nm；背面反射率≥50%

3、亮铬：正面反射率：﹥50%，as436nm；背面反射率﹥45%

如果反射率***，可以做双面蓝或者紫蓝，支持按客户反射率需求定制。

玻璃码盘-光电码盘-光栅码盘生产厂家　加工误差的影响

　　在刻蚀加工元件的过程中，制作的误差会影响到各焦点的均匀性和整体的能量效率。尤其在偶数个焦点的多焦点元件，加工误差将直接带来零级焦点和奇数焦点的出现。通常在红外波段零级焦点强度会控制在入射光能量的0.2%，紫外波段会略大于这个数值。

　　安全事项

　　1.环境要求

　　l 工作湿度：15%~85%

　　l 保存湿度：10%~90%

　　2.拆开检查

　　n 打开包装，仔细检查产品，并轻拿轻放

　　n 如果发现产品有任何损坏，请保留好并及时通知我公司人员

　　n 请不要尝试使用已损坏的产品

1024线对玻璃码盘-3600线对玻璃码盘适用编码器传感器行业产品介绍

 公司介绍

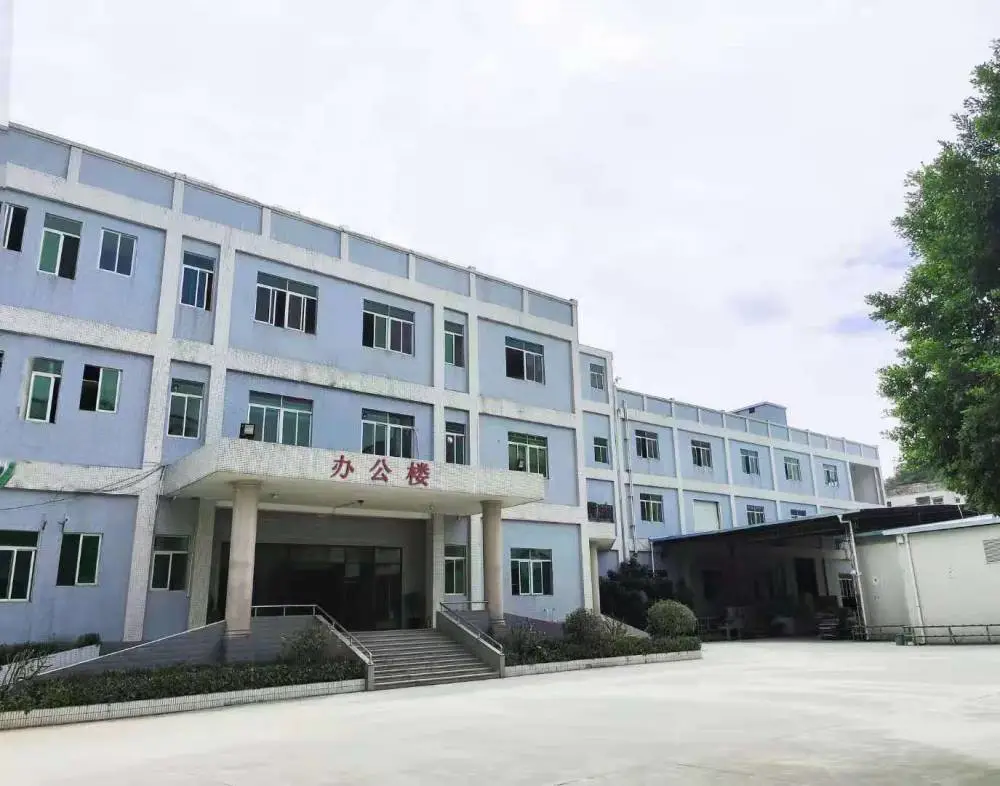

东莞准纳光电科技有限公司是东莞市宏诚光学制品有限公司旗下的一家子公司，东莞市宏诚光学制品有限公司（简称宏诚光学）创立于2010年，公司主要从事光掩膜基版（匀胶铬版）、掩膜图形版、光学码盘的研发、生产与销售，主要应用于半导体芯片、平板显示、触控、电路板等光学行业，下游如消费电子（如电视、手机、笔记本电脑、平板电脑、可穿戴设备）、车载电子、人工智能、网络通信、家用电器、LED照明、工控电子等领域。

凭借***的技术水平、严格的质量管理、独特的营销模式、***售后服务使公司成为一家集生产、销售、技术研发、工艺创新为一体的新型企业，2016年荣获广东省首批高新技术企业。

公司将致力于光掩模基版从微米级到纳米级跨越性突破，使高端市场逐渐国产化，为半导体产业贡献一份力量。

 我司的主打批量光学产品有玻璃码盘、图形络板、标定板、掩摸板、玻璃光罩、玻璃狭?、玻璃线纹尺、玻璃分化板、玻璃光栅条、筛选机玻璃盘等光学产品。

同时准纳拥有强大的技术团队，可根据客户要求，提供大尺寸工件，加工难度高的部件进行抛光研磨的加工服务。准纳秉承“效率成就品牌,诚信铸就未来”的企业宗旨，以“质量求生存、以服务谋发展，全心全意为每一位客户做好各项工作。

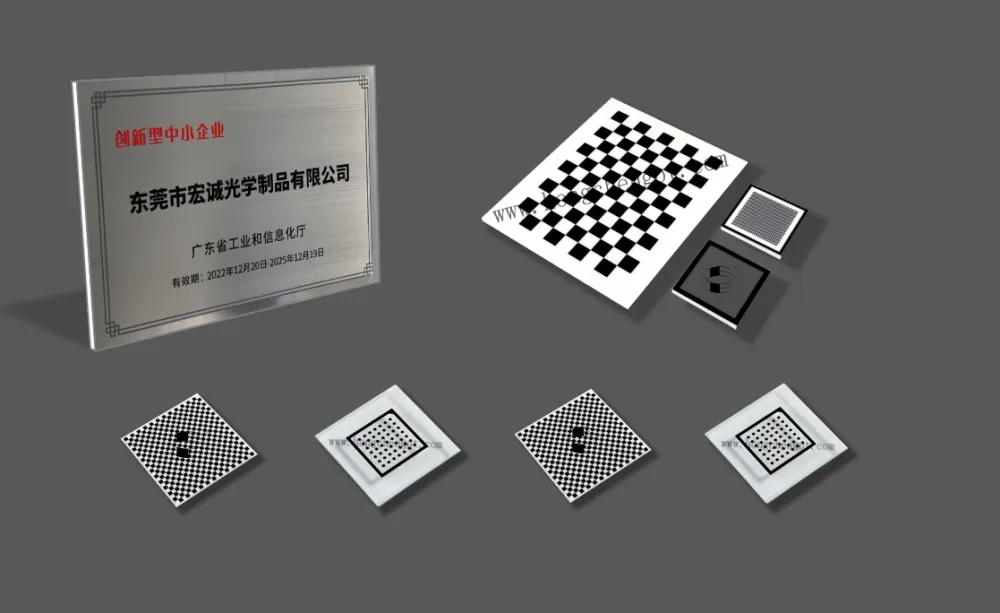

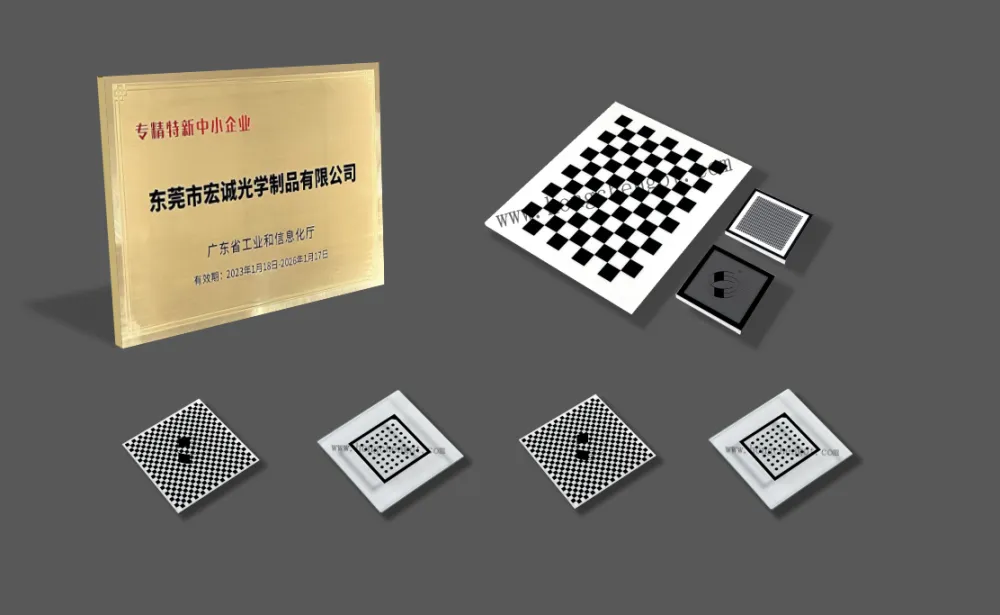

我司的主打批量光学产品有玻璃码盘、图形络板、标定板、掩摸板、玻璃线纹尺、玻璃分化板、玻璃光栅条、筛选机玻璃盘等光学产品。准纳光电玻璃系列标定板和陶瓷系列标定板是专为高校实验、研究单位项目研发和机器视觉集成商产品标定等等客户群体使用的常用标定工具，能够方便获得相机的标定数据。主要适用于机器视觉，三维扫描仪，自动化设备，AOI/SMT贴片机,影像测量仪,工业相机,计量所,高校,半导体行业，研究单位项目研发和机器视觉集成商研制的专用高精度测量校准工具，通过机器视觉标定软件能方便获取相机标定数据结果。广泛应用于高精度测量、多目立体视觉、畸变校正。专业用于测量仪器在测量的时候进行标准化校准，即仪器测量工件前对仪器进行校对，以此校准片作为标准样品，根据距离对应关系得到标准的数值，对于PCB板，五金电镀
