| 产品特性：传感器用 | 品牌：OMRON/欧姆龙 | 型号：ZW-S5010 2M |
| 种类：通信单元 |

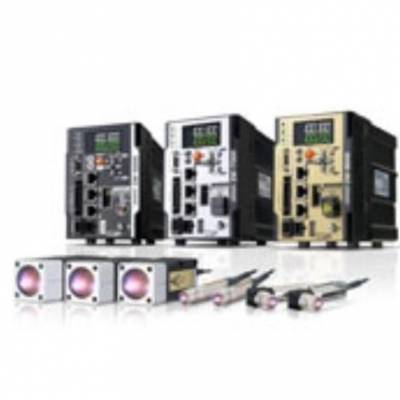

光纤同轴位移传感器
ZW-7000 / 5000系列
应对不同材质、曲面均能游刃有余
ZW-7000
传感头
| 形状 | 测量范围 | 光点 直径 | 静止 分辨率 * | 电缆 长度 | 型号 |
|---|---|---|---|---|---|
| φ50μm | 0.004μm | 2m | ZW-S7010 2M | ||
| 0.3m | ZW-S7010 0.3M | ||||
| φ70μm | 0.008μm | 2m | ZW-S7020 2M | ||
| 0.3m | ZW-S7020 0.3M | ||||
| φ100μm | 0.016μm | 2m | ZW-S7030 2M | ||
| 0.3m | ZW-S7030 0.3M |
*与出口贸易管理法规对应控制器(ZW-7000T)连接时，无论传感头和设定条件如何，最小分辨率都为0.25μm。
EtherCAT搭载控制器
| 形状 | 电源 | 输出规格 | 型号 |
|---|---|---|---|
| DC24V | NPN/PNP通用 | ZW-7000 |
电缆
| 形状 | 名称 | 电缆长度 | 型号 |
|---|---|---|---|
| 传感头与控制器之间延长用光纤电缆 (连接适配器 ZW-XFCM附带) | 2m | ZW-XF7002R | |
| 5m | ZW-XF7005R | ||
| 10m | ZW-XF7010R | ||
| 20m | ZW-XF7020R | ||
| 30m | ZW-XF7030R | ||
| 连接适配器 (传感头引出电缆与延长用光纤电缆之间 延长用光纤电缆ZW-XF70□□R随附) | - | ZW-XFCM |
注.固件版本Ver.2.10 以上才支持电缆长度10m、20m、30m。
若您使用的控制器版本较旧，请注册为SYSMAC会员，取得***固件版本与专用软体工具并进行更新。
请由随附于控制器包装中的「SYSMAC会员注册表」确认会员注册方式以及如何下载会员专用工具。
ZW-5000
传感头
| 形状 | 测量范围 | 光点 直径 | 静止 分辨率 ＊ | 电缆 长度 | 型号 |
|---|---|---|---|---|---|
| φ9μm | 0.004μm | 2m | ZW-S5010 2M | ||
| 0.3m | ZW-S5010 0.3M | ||||
| φ13μm | 0.008μm | 2m | ZW-S5020 2M | ||
| 0.3m | ZW-S5020 0.3M | ||||
| φ18μm | 0.016μm | 2m | ZW-S5030 2M | ||
| 0.3m | ZW-S5030 0.3M |
*与出口贸易管理法规对应控制器(ZW-5000T)连接时，无论传感头和设定条件如何，最小分辨率都为0.25μm。
控制器(EtherCAT搭载)
| 形状 | 电源 | 输出规格 | 型号 |
|---|---|---|---|
| DC24V | NPN/PNP通用 | ZW-5000 |
电缆
| 形状 | 名称 | 电缆长度 | 型号 |
|---|---|---|---|
| 传感头与控制器之间延长用光纤电缆 连接适配器 ZW-XFC2附带) | 2m | ZW-XF5002R | |
| 5m | ZW-XF5005R | ||
| 10m | ZW-XF5010R | ||
| 20m | ZW-XF5020R | ||
| 30m | ZW-XF5030R | ||
| 连接适配器 (随附于延长用光纤电缆 ZW-XF50□□R) | - | ZW-XFC2 |
注.固件版本Ver.2.10 以上才支持电缆长度10m、20m、30m。
若您使用的控制器版本较旧，请注册为SYSMAC会员，取得***固件版本与专用软体工具并进行更新。
请由随附于控制器包装中的「SYSMAC会员注册表」确认会员注册方式以及如何下载会员专用工具。
ZW-7000/5000通用
输入输出电缆
| 形状 | 名称 | 电缆长度 | 型号 |
|---|---|---|---|
| 并行电缆 (ZW-7000□/5000□用32极) (控制器 ZW-7000□/5000□随附) | 2m | ZW-XCP2E | |
| RS-232C电缆 PC连接用 | 2m | ZW-XRS2 | |
| RS-232C电缆 PLC/可编程终端连接用 | 2m | ZW-XPT2 |
EtherCAT通信电缆 ***
EtherCAT中请使用5类以上的STP电缆(铝带编织双重隔离屏蔽双绞线电缆)。
通过直接配线使用。
带接插件电缆
| 名称 | 形状 | 厂家 | 电缆 长度(m) *1 | 型号 |
|---|---|---|---|---|
| 小型 两侧带接插件电缆 (RJ45/RJ45) 尺寸、线芯数(对数)： AWG26×4P 电缆护套材质： LSZH *2 电缆颜色： 黄色 *3 | 欧姆龙 株式会社 | 0.3 | XS6W-6LSZH8SS30CM-Y | |
| 0.5 | XS6W-6LSZH8SS50CM-Y | |||
| 1 | XS6W-6LSZH8SS100CM-Y | |||
| 2 | XS6W-6LSZH8SS200CM-Y | |||
| 3 | XS6W-6LSZH8SS300CM-Y | |||
| 5 | XS6W-6LSZH8SS500CM-Y | |||
| 坚固型 两侧带接插件电缆 (RJ45/RJ45) 尺寸、线芯数(对数)： AWG22×2P | 欧姆龙 株式会社 | 0.3 | XS5W-T421-AMD-K | |
| 0.5 | XS5W-T421-BMD-K | |||
| 1 | XS5W-T421-CMD-K | |||
| 2 | XS5W-T421-DMD-K | |||
| 5 | XS5W-T421-GMD-K | |||
| 10 | XS5W-T421-JMD-K | |||
| 坚固型 两侧带接插件电缆 (M12/RJ45) 尺寸、线芯数(对数)： AWG22×2P | 欧姆龙 株式会社 | 0.3 | XS5W-T421-AMC-K | |
| 0.5 | XS5W-T421-BMC-K | |||
| 1 | XS5W-T421-CMC-K | |||
| 2 | XS5W-T421-DMC-K | |||
| 5 | XS5W-T421-GMC-K | |||
| 10 | XS5W-T421-JMC-K | |||
| 坚固型 两侧带接插件电缆 (M12 L型/RJ45) 尺寸、线芯数(对数)： AWG22×2P | 欧姆龙 株式会社 | 0.3 | XS5W-T422-AMC-K | |
| 0.5 | XS5W-T422-BMC-K | |||
| 1 | XS5W-T422-CMC-K | |||
| 2 | XS5W-T422-DMC-K | |||
| 5 | XS5W-T422-GMC-K | |||
| 10 | XS5W-T422-JMC-K |
*小型电缆长度备有0.2、0.3、0.5、1、1.5、2、3、5、7.5、10、15、20m。
坚固型电缆长度备有0.3、0.5、1、2、3、5、10、15m。
*2.控制柜内配线用Low Smoke Zero Halogen电缆。另外也备有适用于控制柜外电缆铺设的小型PUR电缆。
*3. 电缆的颜色备有绿色和蓝色。
注. 详情请参阅《工业用以太网连接器产品目录》。
电缆/接插件
尺寸、线芯数(对数)：AWG24×4P
| 名称 | 形状 | 厂家 | 型号 |
|---|---|---|---|
| 电缆 | - | 日立电线株式会社 | NETSTAR-C5E SAB 0.5 × 4P CP * |
| - | 仓茂电工株式会社 | KETH-SB * | |
| - | 昭和电线电缆系统株式会社 | FAE-5004 * | |
| - | JMACS株式会社 | IETP-SB * | |
| RJ45连接器 | - | 泛达公司 | MPS588-C * |
* 建议通过以上组合使用本电缆及接插件。
尺寸、线芯数(对数)：AWG22×2P
| 名称 | 形状 | 厂家 | 型号 |
|---|---|---|---|
| 电缆 | - | 仓茂电工株式会社 | KETH-PSB-OMR * |
| - | JMACS株式会社 | PNET/B * | |
| - | 昭和电线电缆系统株式会社 | FAE-5002 * | |
| RJ45组装式连接器 | 欧姆龙株式会社 | XS6G-T421-1 * |
*建议通过以上组合使用本电缆及接插件。
注. 加工电缆时，EtherCAT两侧接插件均需密封连接，敬请注意。
Ethernet产业用交换式集线器
| 外观 | 端口数量 | 故障检测功能 | 消耗 电流 | 型号 |
|---|---|---|---|---|
| 3 | 无 | 0.22A | W4S1-03B | |
| 5 | 无 | 0.22A | W4S1-05B | |
| 有 | W4S1-05C |
注. 产业用交换式集线器不能用于EtherCAT。
EtherCAT分支从站
| 外观 | 端口数量 | 电源电压 | 消耗 电流 | 型号 |
|---|---|---|---|---|
| 3 | DC 20.4V～28.8V (DC24V -15～+20%) | 0.08A | GX-JC03 | |
| 6 | 0.17A | GX-JC06 |
注1 . EtherCAT分支从站无法连接EtherCAT对应位置控制单元CJ1W-NC□81/ □82。
2 . EtherCAT分支从站不能用于EtherNet/IP·Ethernet。
自动化软件
新购买时，请购买DVD和许可证。DVD和许可证也可单独购买。
DVD中不含授权版本。
| 名称 | 规格 | 型号 | 海外 标准 | ||
|---|---|---|---|---|---|
| 许可 数量 | 介质 | ||||
| Sysmac Studio 标准版 Ver.1.□□ *2 | Sysmac Studio是为以NJ/NX系列CPU单元 及NY系列产业用PC为主的机器自动化控制器， 以及EtherCAT从站及HMI等的设定、编程、 调试、维护提供一体化开发环境的软件。 其运行环境如下所示。 OS: Windows 7(32bit版/64bit版)/ Windows 8(32bit版/64bit版)/ Windows 8.1(32bit版/64bit版)/ Windows 10(32bit版/64bit版)/ 本软件也含位移传感器版功能。 其它适用机型及功能等详情 请参阅Sysmac系列产品样本(SBCZ-CN5-007)。 | 无 (仅媒介) | DVD | SYSMAC- SE200D | - |
| 1个授权 版本*1 | - | SYSMAC- SE201L | - | ||
| Sysmac Studio 位移传感器版 Ver.1.□□ | Sysmac Studio位移传感器版是 仅包含位移传感器 ZW系列设定***功能的许可。 本型号仅为授权， 请与Sysmac Studio标准版媒介(DVD)并用。 | 1个许可 版本 | - | SYSMAC- ME001L | - |
| 3个许可 版本 | - | SYSMAC- ME003L | - |
*1. Sysmac Studio备有多许可产品(3、10、30、50个许可)供您选择。
*2. Ver.1.18以上版本可使用ZW-7000/5000。
传感头
| 项目 | 型号 | ZW-S7010 | ZW-S7020 | ZW-S7030 | ZW-S5010 | ZW-S5020 | ZW-S5030 |
|---|---|---|---|---|---|---|---|
| 适用传感器控制器 | ZW-7000□ | ZW-5000□ | |||||
| 测定中心距离 | 10mm | 20mm | 30mm | 10mm | 20mm | 30mm | |
| 测量范围 | ±0.5mm *1 | ±1mm *1 | ±2mm *1 | ±0.5mm | ±1mm | ±2mm | |
| 静止分辨率 *2 | 0.004μm | 0.008μm | 0.016μm | 0.004μm | 0.008μm | 0.016μm | |
| 线性度 *3 | ±0.45μm | ±0.9μm | ±2.0μm | ±0.45μm | ±0.9μm | ±2.0μm | |
| 光点直径 (测量范围内整区) *4 | φ50μm | φ70μm | φ100μm | φ9μm | φ13μm | φ18μm | |
| 测量周期 *5 | 20μs～400μs | 80μs～1600μs | |||||
| 使用环境照度 | 物体表面照度30000Lx以下：白炽灯 | ||||||
| 环境温度范围 | 工作时：0～+50℃、保存时：-15～+60℃ (不结冰、不凝露) | ||||||
| 环境湿度范围 | 工作时/保存时：35～85%(不凝露) | ||||||
| 保护构造 | IP40(IEC60529) | ||||||
| 振动(耐久) | 10～150Hz(单振幅0.35mm)、 X/Y/Z各方向 80分钟 | ||||||
| 冲击(耐久) | 150m/s2、6个方向、各3次(上下、左右、前后) | ||||||
| 温度特性 *6 | 0.6μm/℃ | 1.1μm/℃ | 1.8μm/℃ | 0.6μm/℃ | 1.1μm/℃ | 1.8μm/℃ | |
| LED的安全性 | 风险组1(IEC62471) | ||||||
| 材质 | 箱体：铝压铸 光缆包层部：PVC 校准ROM：PC | ||||||
| 光缆长度 | 0.3m、2m(耐弯曲电缆) | ||||||
| 光缆最小弯曲半径 | 20mm | ||||||
| 绝缘电阻(校准ROM) | 外壳与所有端子间：20MΩ(250V兆欧表) | ||||||
| 耐压(校准ROM) | 外壳与所有端子间：AC1000V、50/60Hz、1分钟 | ||||||
| 重量 | 光缆长度0.3m 约170g 光缆长度2m 约180g | ||||||
| 附件 | 校准ROM固定用螺钉(M2)、 吊带(2个)、 使用说明书、 使用注意事项 | 校准ROM固定用螺钉(M2)、 吊带(1个)、 使用说明书、 使用注意事项 |
*1.测量范围在测量周期为28μs以上时
*2.在测量中心距离对本公司标准镜面对象物体进行平均次数16384次测量时的实效值
与出口贸易管理法规对应控制器(ZW-7000T/5000T)连接时，无论传感头和设定条件如何，最小分辨率都为0.25μm。
*3.设定本公司标准对象物体的材质：相对于镜面测量时的理想直线的误差
*4.以测量波长的峰值光强度的1/e2(13.5%)定义的实效值
*5.连接了5m以上的延长用光纤电缆时，测量周期(曝光时间)的设定范围会发生变化。
*6. 用铝夹具固定传感头和对象物体之间，在相同温度环境下设置传感头和控制器时的测量中心距离的测量值变化量
