桥梁在线监测系统 结构位移监测静力水准仪

静力水准仪的桥梁监测系统是一种高效、精准的桥梁健康监测解决方案。该系统主要基于静力水准仪的工作原理，利用连通器原理来***测量桥梁基础的竖向位移情况。

系统通常由静力水准仪、数据采集控制器、专用电缆以及各类传感器等部分组成，可以实现对桥梁结构的实时监测，***捕捉桥梁的沉降和水平位移等关键数据。

通过对这些数据的收集与分析，能够为桥梁的整体安全评估提供重要依据，帮助相关部门及时发现并处理桥梁的安全隐患，从而确保桥梁在运营期间的安全性和稳定性。

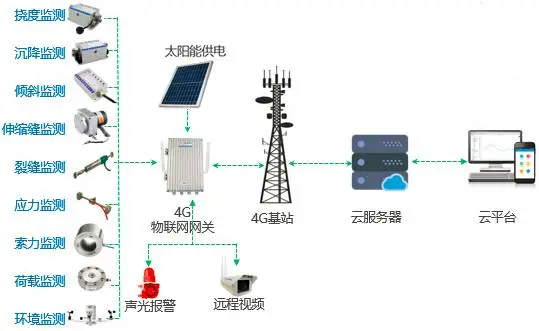

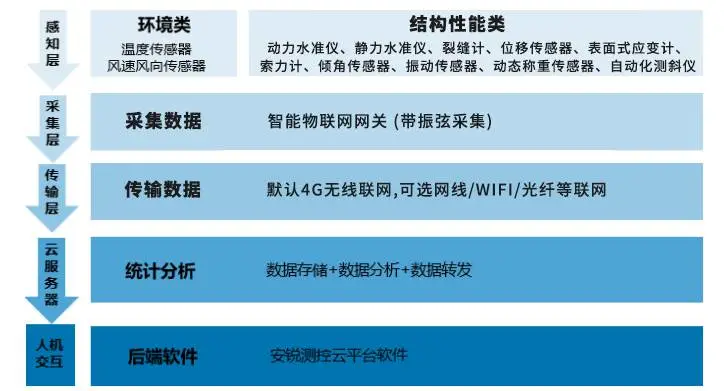

桥梁在线监测系统架构组成：

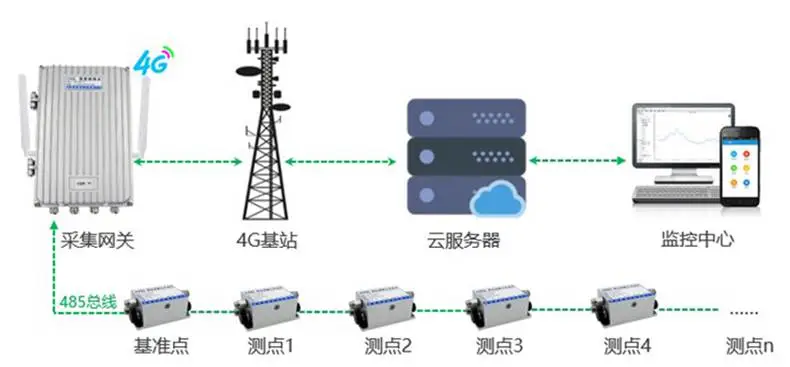

　　桥梁在线监测系统主要由感知层、采集层、传输层、云服务器和人机交互几部分组成。在桥梁各关键部位安装各类传感器后，将数据接入到采集设备，采集设备初步运算后通过4G无线网络将数据输出到云服务器；云服务器将数据进行分析处理后下发到后端。

静力水准仪桥梁在线监测系统 主要优势：

　　静力水准仪桥梁在线监测系统可对结构物24小时实时监测。

　　可支持多传感器接入，如静/动力水准仪、倾角传感器、测斜仪等。

　　可设置闸值，当结构物变形数据达到闸值，系统自动预警。

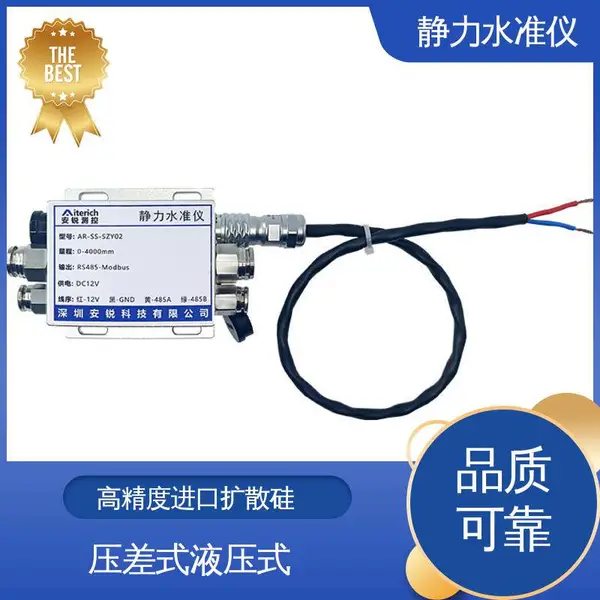

静力水准仪结构位移监测设备 性能特点：

　　静力水准仪精度0.1%FS，分辨率0.01，采用数字敏感元件。

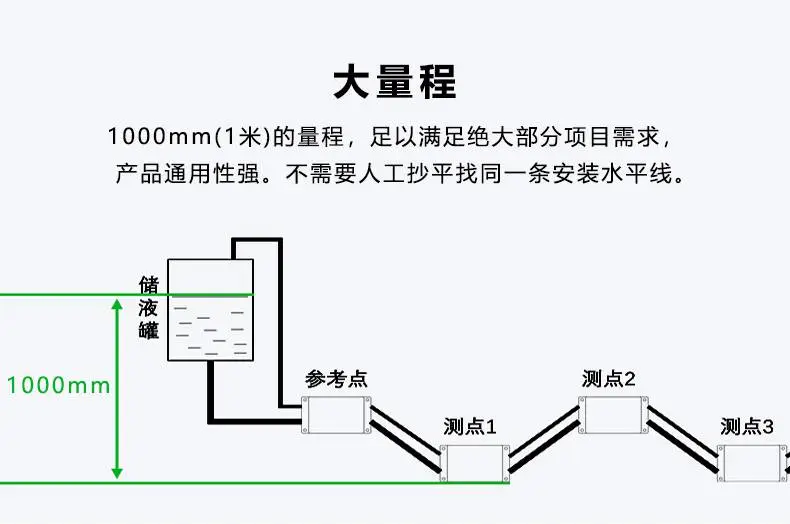

　　静力水准仪可达4m量程，无需人工抄平同一条安装水平线，方便快捷。

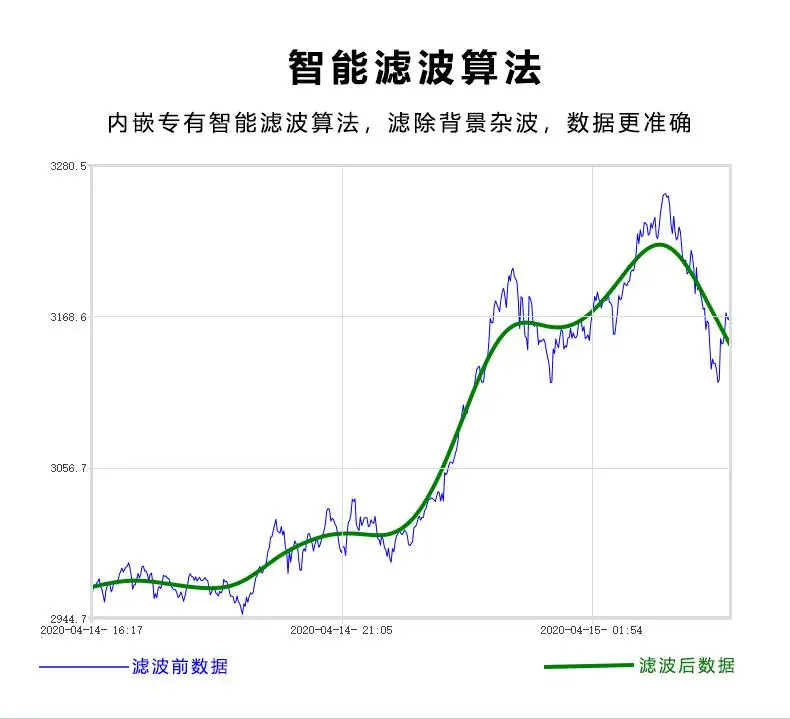

　　静力水准仪内嵌动态滤波算法，自动滤除背景杂波，测量数据更准确。

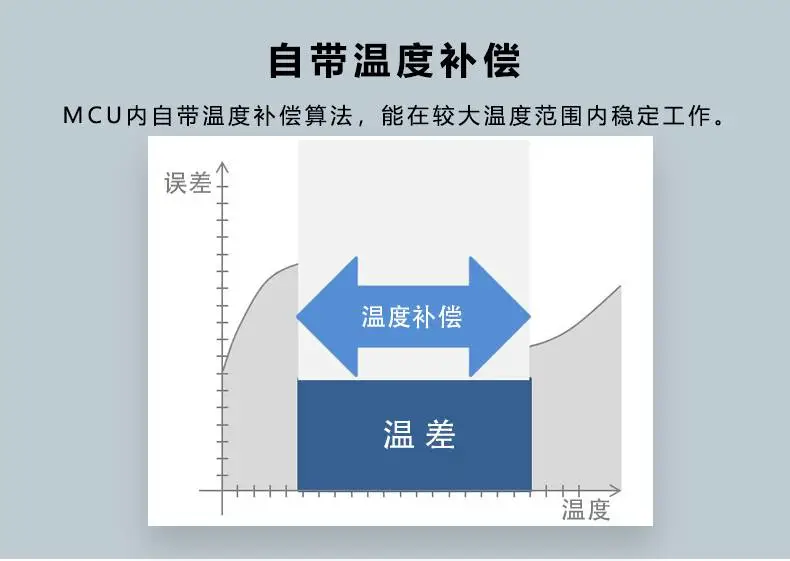

　　静力水准仪自带温度补偿算法，可在较大温度范围内稳定测量。

静力水准仪桥梁结构位移监测系统的应用：

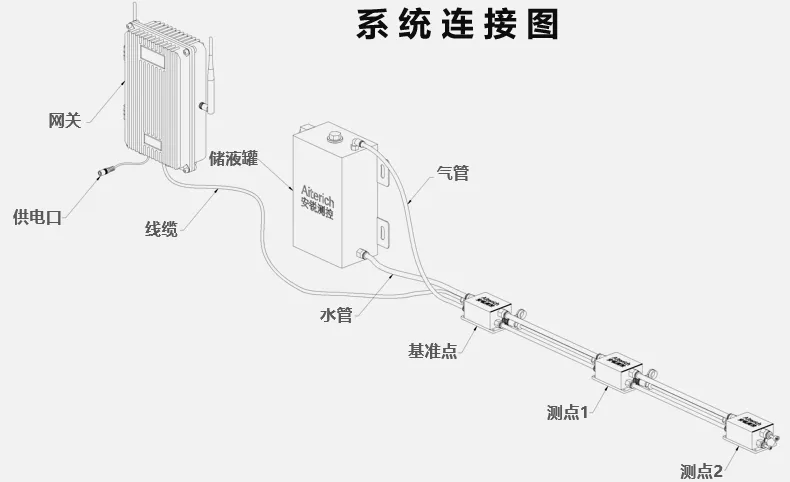

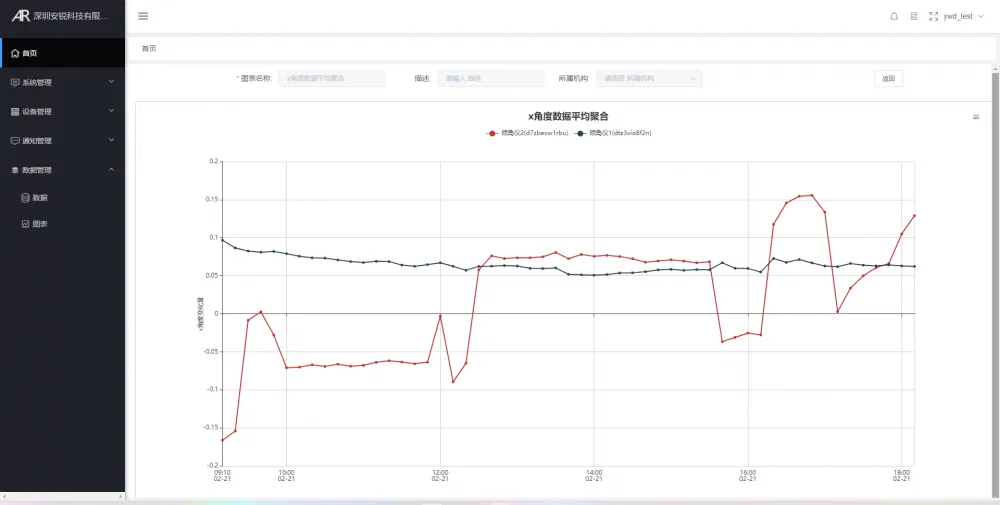

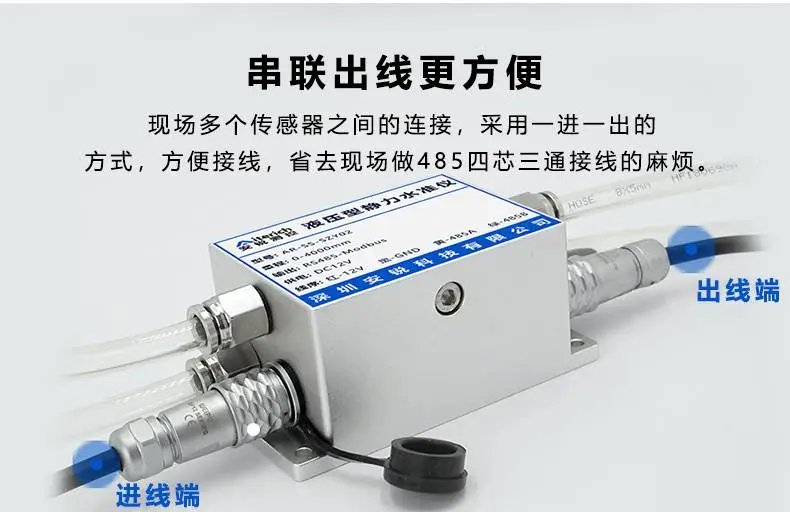

　　静力水准仪在桥梁监测项目中，事先布置一个基准静力水准仪和多个测点静力水准仪，其中基准水准仪作为参考点布置在一个稳定不动点上，其余测点水准仪根据前期沉降点的布置逐个安装，各静力水准仪之间利用通液管串联，当测点水准仪发生竖向位移时，此时该点的位移变化用液体在此过程中压力变化的大小表示该点沉降值，再通过485信号传输至网关，经过云平台计算，以图表的形式在安锐监测中心展示。

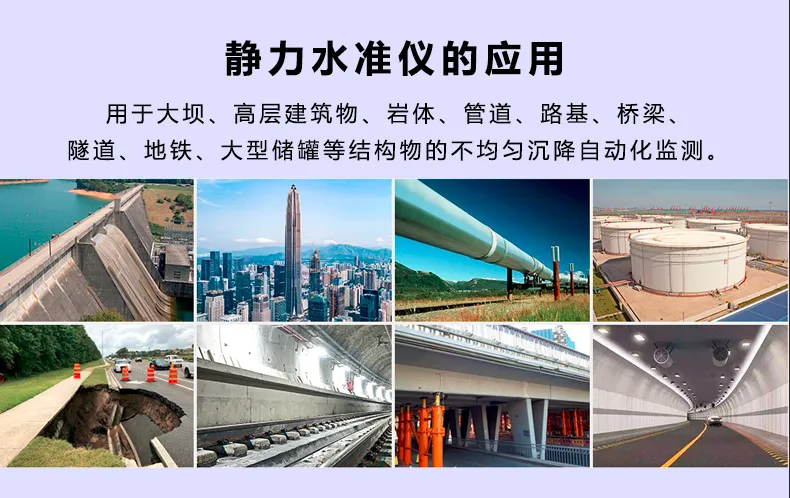

静力水准仪结构位移监测系统 应用场景：

　　静力水准仪结构位移监测系统可用于大型建筑物，如高层建筑物的动态监测、水电站厂的基础沉降监测、大坝沉降监测、核电站沉降监测，铁路、地铁、高铁，综合管廊等各测点不均匀沉降测量。

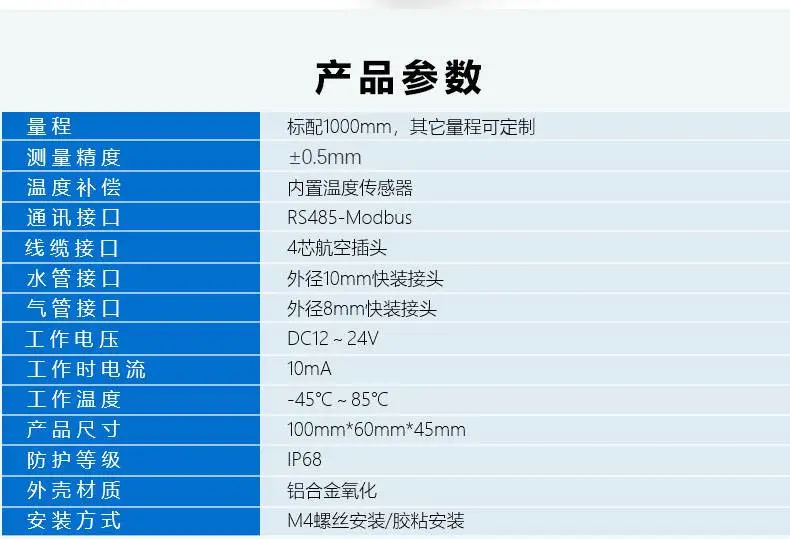

静力水准仪 技术参数：
