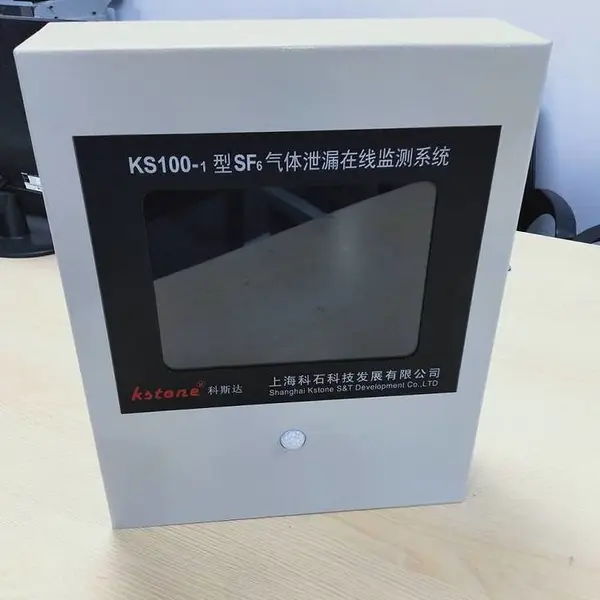

六氟化硫气体泄漏浓度超限自动报警装置 KS100-1 SF6泄漏报警系统? SF6在线监测系统

项目必要性

高压SF6开关设备其内部充有SF6气体，SF6气体在电力行业主要是作为一种的绝缘和灭弧介质而成功地应用于高压开关及其设备，在高压、压以及特高压领域，SF6气体几乎成为断路器和GIS的绝缘和灭弧介质。

但在开关分断操作过程中，在电弧作用、电晕、火花放电和局部放电、高温等因素下，SF6气体会进行分解，它的分解遇到水分后会变成腐蚀性电解质，其中有些高毒性分解物，如SF4、S2F2、S2F10、SOF2、HF及SO2，它们会刺激皮肤、粘膜，如果吸入量大，还会引起头晕和肺气肿，甚至致人死亡。充有SF6气体的设备大多安装在室内，空气流通速度相对较慢，如果SF6气体一旦泄漏，将在室内沉积不易散发，SF6气体本身又是无色无味的，泄漏后不易被发觉。另外由于SF6气体的比重较氧大，往往是沉积于低层空间，容易造成局部缺氧，使人窒息。这样就会对现场工作人员造成***的安全隐患。

一方面由于SF6其的绝缘、灭弧特性，逐渐使SF6设备被地应用于高中压领域，而另一方面，SF6气体本身对设备、环境，尤其是现场工作人员生命健康安全造成危害的可能性也越来越大。为了确保设备的正常安全运行，充分保障现场人员的身体健康和人身安全，必须采取有效手段对设备区域的SF6气体泄漏进行监测，防止意外事故发生。

《电业安全工作规程》（发电厂和变电站部分）特别规定，装有SF6设备的配电装置室必须***SF6气体浓度小于1000ppm，除须装设***通风装置外还必须安装能报警的氧量仪和SF6气体浓度监测报警仪等。

?

LF-KS100-D系统特点

经过精心特别设计，本项目具有如下特点：

集多重监测功能于一身主要针对重要的SF6气体和氧气超标报警，并兼有温度、湿度等环境数据的辅助监测功能。完全符合《电业安全工作规程》要求。

的气体传感器

选用的高灵敏度进口传感器，寿命长，带有误报警过滤软件，避免误报警。

早期现场报警

微量监测技术能发出早期现场警报，并指示气体泄漏位置，及时通知危险地点内人员疏散，寻找及消除泄漏源，保护运行设备。

现场总线设计

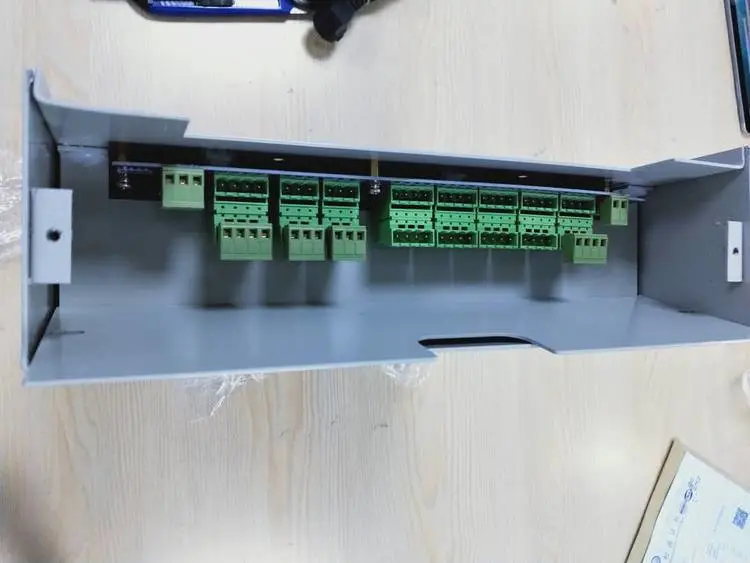

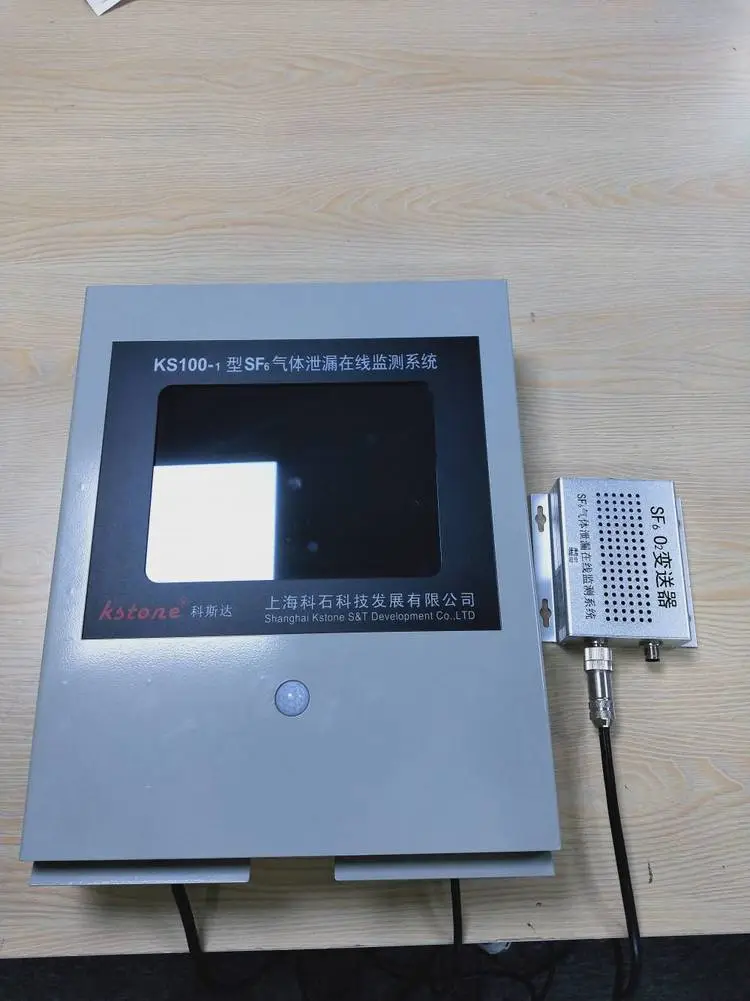

一根电缆连接SF6/O2变送器、红外、主机、风机控制器、可分立可组合，具有很高的现场适应性。

多点组网监测

多点同时监测，满足现场环境需要，提高监测可靠性。

遥测遥信能力

可以通过RS485或RS232总线将数据远传送到远动控制中心，控制中心也可以直接远距离查询、控制监控系统。

也可远程传输报送信号到手机APP（可选）。

长寿型设计

精心设计的高频小电流高压开关电源，应用于SF6传感器监测头，具有、的特点。充分利用单片机的灵活性。

宽电压带设计

85V～265V AC，满足不同现场环境需要。

大屏幕液晶显示屏同步显示

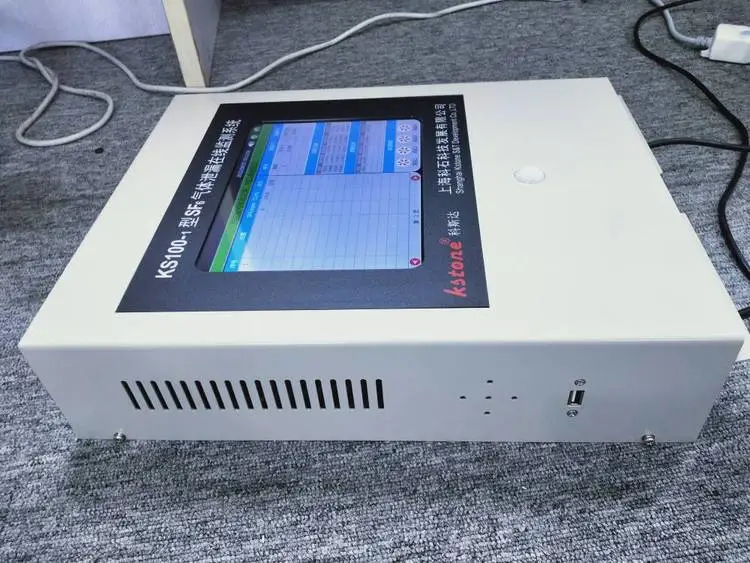

大屏幕液晶彩色显示屏，美观大方，运行状态一目了然。简约操作界面，操作简单

历史数据记录

系统主机配套的大容量存储器可存储一年时间以上的历史数据，性能的查询系统软件***了系统能在数秒内实现历史数据的快捷查询。

支持GPRS短信接收功能（可选）

二、KS100系统主要功能

A.人性化的服务

1.??? 采用语音报告系统：当操作人员进入工作区域前，系统自动用人工语音方式报告工作区域环境状况并在安全情况下再通风15min后允许操作人员进入工作区域。

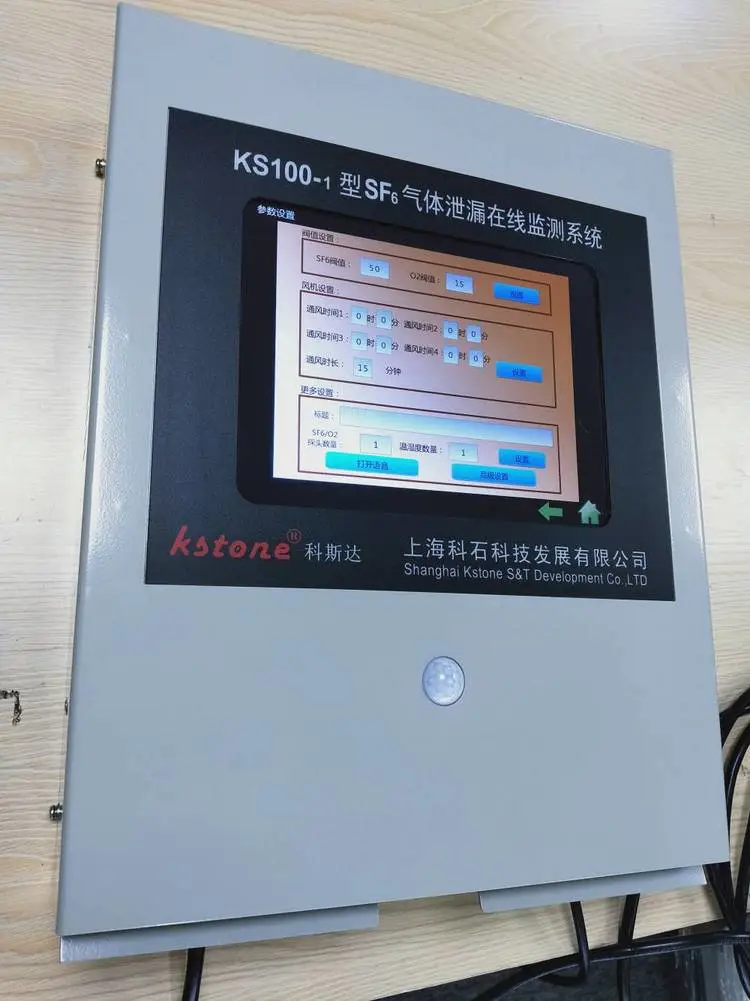

2.??? 采用国内的触摸式十英寸彩色大屏幕：实时显示各种参数和系统状态、显示字大清晰、操作方便简单。

3.??? 采用人体识别技术：操作人员进入识别范围内屏幕自动点亮。操作人员停止操作后系统自动关闭背光以节约能源。

4.??? 采用可疑检测节点自跟踪算法，同时操作人员也可按照实际需求自行调整系统巡检间隔。

5.??? 采用宽工作电源设计85～265V，同时具备防浪涌和防雷击功能。能适应各种恶劣环境；

6.??? 超限报警采取语音、笛声、报警灯多方式报警。

B.?????????的性能

1. 本系统可同时对六氟化硫气体浓度和氧气含量进行监测；

2. 本系统具有氧气和六氟化硫浓度报警点自行设置功能：

3. 本系统具有手动强制排风和定时排风功能，其中定时排风时间可以按照实际工作情况设定。且可查询上次排风停止时间；

4. 本系统具有六氟化硫气体浓度超限报警、语音提示、自动通风。

5. 本系统具有实时缺氧报警功能。

6. 本系统每个探测单元可以独立工作，可同时检测SF6和氧气泄漏，。

7. 本系统可自动启动时段定时排风及泄漏超标自动排风、手动排风、上次排风时间提示等功能。

8. 本系统可自动检测环境温度湿度。

9. 本系统可根据需要任意扩展气体探测点，可以扩充到64只。

10. 本系统可选择与上位计算机连接，实现远程监控，并进行事件记录与历史数据记录。

11. 本系统支持历史资料查询功能。

12. 本系统支持远动系统遥测遥信、支持RTU遥测遥信功能。

C.安心的维护

1. 本系统采用长寿命高稳定探测解决方案设计，可***探测单元长期稳定地使用。

2. 本系统采用氧气和SF6气体传感器采用产品，传感器使用寿命大于10年

3. 本系统采用检测单元环状组网，便于安装布线。

4. 本系统采用在线自动补偿修正环境变化引起的误差，自动进行零点校准。解决了同类产品中普遍的数据漂移问题

5. 本系统采用的每日自动零点校准功能，自动修正漂移和误报。

6. 海量报警数据记录存储功能,长寿命设计。
