| 产品特性:盲板阀 | 品牌:上海渤工 | 型号:F343X |
| 连接形式:法兰 | 材质:铸钢 | 公称通径: DN100-2400mm |
| 3C阀门类别:工业 | 适用介质:煤气 | 压力环境:低压 |
| 工作温度:常温 | 标准:国标 | 外形:大型 |
| 流动方向:单向 | 驱动方式:手动 | 零部件及配件:配件 |
| 形态:柱塞式 | 类型(通道位置):直通式 | 规格: DN100-2400 |

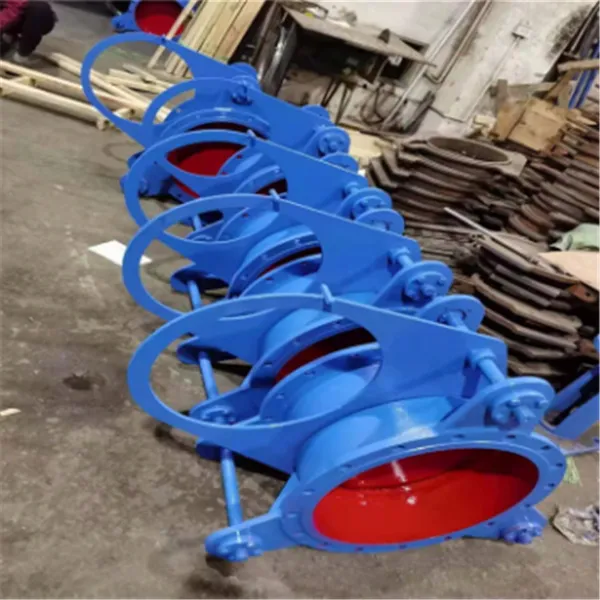

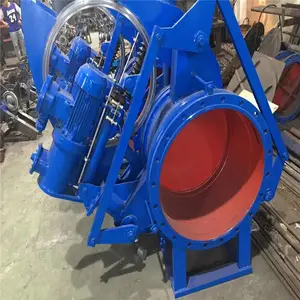

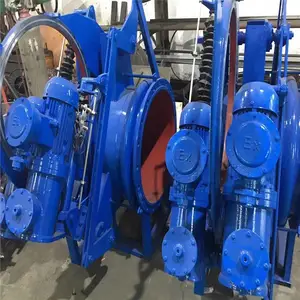

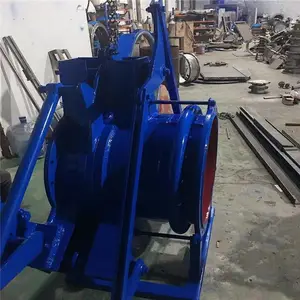

产品名称 | 盲板阀(手动、涡轮、气动、电动) |
产品型号 | F43X、F343X、F943X、F643X F743X |
公称通径 | DN100-DN2400 |
压力范围 | 0.25MPa |
阀体材质 | 碳钢 |
产品特点及工作原理:
扇形盲板阀又称蜗轮扇形眼镜阀,翻板阀,扇形阀,由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母、不锈钢补偿器、两个蜗轮传动机构等组成。它是通过三根丝杆连成一体,并把三个阀体分别固定在底座上,构成一个刚性结构体。中阀体与右阀体用不锈钢膨胀管连接,左、中阀体分别用三根两端带左右梯形螺纹的丝杆连接,将三根丝杆同时作正向(或反向)旋转,则左、中两阀体得到压紧(或分离)。三根丝杆中上面一根丝杠中间装有盲板,盲板绕该轴心旋转。下面两根丝杆在同样的部位上安装有盲板的定位块,盲板旋转时可以防止盲板漂移,避免密封圈擦伤,其中一根丝杆上装有蜗轮传动机构,实现松开夹紧阀体的目的。
主要性能参数:
公称压力MPa | 0.25 | 0.15 | 0.10 | 0.05 |
密封试验压力MPa | 0.275 | 0.165 | 0.11 | 0.055 |
强度试验压力MPa | 0.40 | 0.225 | 0.15 | 0.075 |
适用温度℃ | 丁腈橡胶 | 硅橡胶 | 氟橡胶 | |
<120 | <250 | <300 | ||
适用介质 | 煤气等有毒、有害、易燃的气体 | |||
采用标准 | 连接法兰尺寸符合JB/T81-94标准,检测方法符合GB/T13927-92标准 | |||
主要零部件材料 | 阀体、闸板为碳钢;连接轴、伸缩器为碳钢或不锈钢;密封圈为橡胶 | |||
