医疗污水处理一体化设备的结构介绍

水处理设备的结构组成：

A、调节池（钢砼结构，房建承建）由于来水标高低，无法直接流入地埋式生活污水处理设备，在生化一体化设备前增加集水调节池一座。集水提升池内装有两台潜水提升泵，将集水提升池内的废水提升至一体化污水处理设备。调节池同时起到均化水质和水量的作用。

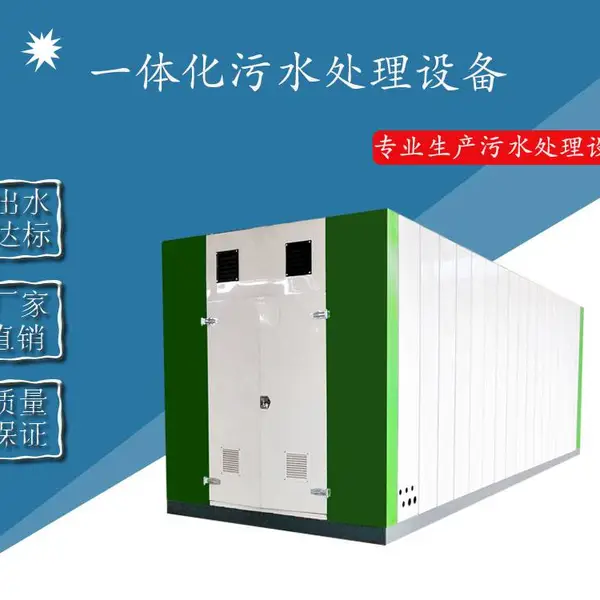

医疗污水处理一体化设备图（1）

B、格栅调节池的废水由提升泵抽至一体化污水处理设备格栅前，格栅对污水中含有各类漂浮物质加以拦截。以防止堵塞后续的水泵或处理设备；避免在后续水池内沉淀，增加检修次数。

C、生物接触氧化池（包括一氧池及二氧池）在生物接触氧化池中，通过鼓风机和微孔曝气器对污水中不断供氧，利用好氧微生物来氧化有机物，使污水中的COD、BOD大大降低，后达到排放标准。

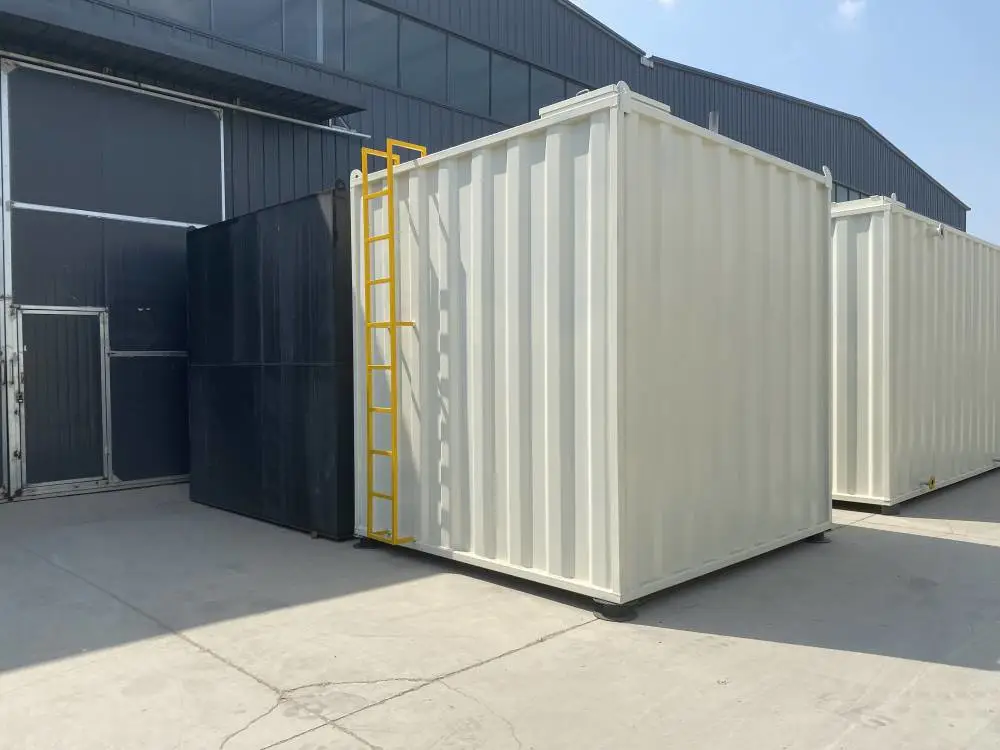

医疗污水处理一体化设备图（2）

D、沉淀池

经过生化后的污水进入沉淀池，污水中的悬浮物部分沉降于池底，得到澄清的污水从沉淀池另一端的溢流堰流出。沉淀池积累的污泥通过污泥泵回流到接触氧化池。沉淀池采用斜板沉淀池的形式，以增加沉淀效果，出水水质。

E、污泥池

沉淀池底部的污泥在重力的作用下进入污泥池，污泥池的污泥由污泥泵定期回流至生物接触氧化池，既生化池的污泥量又可以好氧消化掉部分污泥。

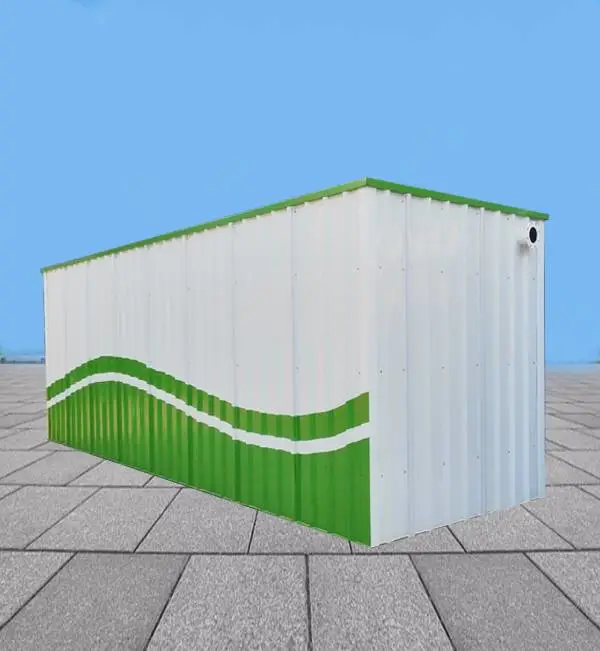

医疗污水处理一体化设备图（3）

F、清水消池

消池接收来自沉淀池的溢流水。消池内投加溶液，杀灭处理后水中残存的大肠杆菌等有有害微生物，出水。
