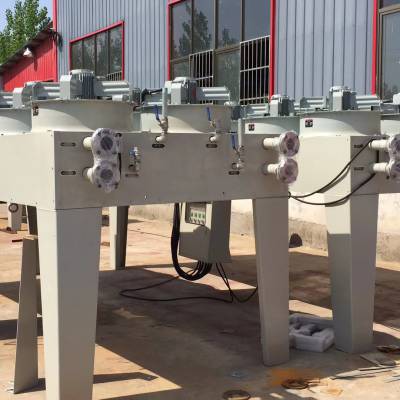

多风扇卧式水箱适用于 12V190型 500-700KW燃气发电机组冷却循环系统热交换

用。

主要技术参数： 外形尺寸： mm 长*宽*高 4630*1780*2060 地脚螺栓孔：长 4470*宽 1620*直径 21 电机功率： 10*2. 2Kw =22Kw 水箱容量： 200 L 进出水管口径： DN65 二、散热面积及结构：

? 高温在上，低温在下，高温采用 3 排 TP2M 铜管，散热面积为 400 ㎡；低温采 用 3 排 TP2M 铜管，散热面积为 400 ㎡（散热片采用局部开窗式；合计散热面 积为： 800 ㎡；铜管与散热片采用涨接方式，涨接平实；铜管与水室（集流管） 采用铜焊接方式，焊接牢靠；

三、风机参数

? 风机采用国内***浙江明新风机（原上虞风机厂），电机采用防水、防潮 优质***前川电机，参数如下：

? 电机电压： 380V 电机功率： 2. 2kW*10 个

? 电机转速： 1420r/ min 流量系数： 0. 21

? 吹/吸风量（流量）： 20320 ㎡/h 压力系数： 0. 070

全压： 260Pa 空气效率： 0. 66

? 采用轴功率： 1. 67 单个风机机噪声：≦ 78 分贝（ 10 米外）

? 风扇扇叶：直径为 660mm、铝制 9 片/个； 叶片角度： 25°

? 风机主体采用煅钢制造，外表（主风罩）一次拉伸形成，以***外观美 观，风机上部加防护网，特点：美观、节能、高效、低噪；

四、产品优势 4. 1 新疆地区空气干燥；早晚温差大； 10 风机和老式 8 风机比较：一、 风机优势：老式水箱采用 8 个 3KW 电机合计 24KW；普通风机；新式 10 风机 水箱采用 10 个浙江明新风机； 2. 2KW 电机合计 22KW；浙江明新风机外罩采 用 4mm 钢板多次旋压拉伸制成；结构好稳定性好；平衡性好；普通风机多 是采用 2. 5mm 钢板拼焊制成；工艺简陋；稳定性差；平衡性差；明新电机 采用浙江前川***电机；外壳压铸铝制，结构密实紧凑、散热好；普通风 机采用铸铁或者挤压铝制或者浇铸铝制；结构松散；散热不好；前川电机 铜线全部采用国标无氧铜；匝数及绝缘都符合国标要求；普通电机标准没 有这麽高；硒钢片工艺和材质同样没法比；扇叶明新采用压铸铝质 9 片； 平衡好；耐老化，不变形；普通风机采用的是 3-4 片铝铆接甚至是 3-4 片 尼龙制造；平衡性不好；容易高温变形老化. 4. 2 散热面积及结构优势：老式 8 风机散热面积为高低温各 375 平方； 新式 10 风机散热面积为高低温各 400 平方；而且表面面积大；风机匹配多； 风量大；有散热余量；已满足新疆地区的恶劣环境。 4. 3 节能降耗优势：老式 8 风机 8 个 3KW 电机分 4 组；每组 6KW；新式 10 风机分 5 组；每组 4. 4KW；分配更均衡；更适合温差大的地区。
