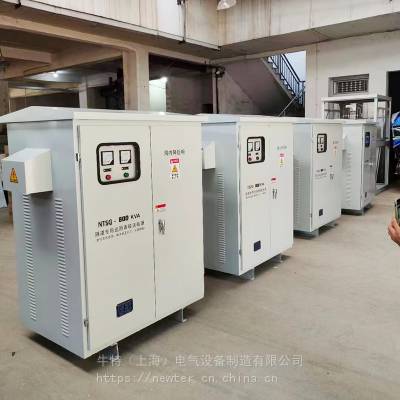

隧道升压变压器

隧道升压变压器主要适用于交流50-60HZ,电压在2000V以下的供电电路中。是解决因供电电网线路距离远，末端电压很低且电压波动范围大，造成用电设备无法起动和正常运行的一种极为理想的电源设备。可用于边远山区的矿山企业和隧道施工单位的（输送泵、喷浆机、空压机、鼓风机、球磨机、破碎机、卷扬机、水泵）等大电流起动的机电设备。隧道升压柜 解决隧道施工距离远-电压低-设备无法运行

隧道专用升压稳压器给你强劲电力

一、品简述：

本产品可解决因电网电压低于350v,甚至***，线路过长导致电压过低，设备过多导致所有设备不能正常启动使用，使用隧道专用升压稳压器可是电压升至380-420v，使用电设备正常启动和工作。特别适用于工厂、矿山、公路、铁路、隧道、灌溉等电压过低的场所。

二、特性优点

1、可解决因用电高峰期高压电网太低（不足10KV）导致低压电网电压低（300V-380V）设备无法正常运行。

2、本产品可解决高压电网电压正常，变压器输出达不到380V以上，但由于低压线路太长（2300米以内）从而使设备无法正常运行。

3、本产品因使用用电设备数量过多，导致使用电压过低，不能满足所有设备启动运转。

4、本产品比用机组发电机发电能节约费用40-50%左右。

5、稳压器一般对工作环境要求较高，主要因为该设备的集成电路要求有较好的工作环境，易损坏；碳刷刷速较慢，对瞬间需要的启动高压不能满足启动要求；购买成本略高于本产品，使命寿命较短，维护成本较高，本产品可解决瞬间高压启动，购买成本和维护成本较低，且安装简单和使用环境要求不高，体积小，便于流动作业。

6、有些客户要求传输距离相对较远，可安装组合型设备，线路首端安装一台升压变压器A1，再线路末端在加装一台降压变压器A2，从而满足设备启动运转要求。一些客户要求将电压增压器安装到线路末端，这种情况应该将产品功率放大一档使用。

近几年，我国正大力开展交通基础设施建设，高速铁路、高速公路建设飞速发展，隧道施工是这些建设中的一项重要内容。

在隧道施工，尤其是大长隧道的施工用电中，经常会遇到长距离送电，供电末端电压太低，隧道施工设备，如液压钻孔台车、空压机、大型风机、混凝土输送泵等设备无法工作的问题。我公司根据用户的实际需要，生产出一种能为用户解决上述问题的产品——TOSG隧道专用调压变压器。

由于隧道施工中动力设备的运行受施工工序、推进距离等因素影响较大，长距离送电，供电末端电压太低的问题经常困扰隧道施工用户。使用隧道专用调压变压器，就能有效解决隧道施工中碰到的这类的“中继升压动力供电”问题。

该产品除符合一般通用变压器的所有技术指标外，还能输出多档适合隧道施工的供电电压。并能根据用户需要作特规电压设计。

另外，在洞内施工需要移动照明的地方，还需要36V的照明供电。该产品也能提供这一电压等级的输出。

一、工作原理 隧道升压柜 解决隧道施工距离远-电压低-设备无法运行

 隧道专用调压变压器”由“升压变压器T1”和“降压变压器T2”组成（见下图）。“升压变压器T1”放置在隧道口，“降压变压器T2”放置在隧道内的设备施工现场。

隧道口

降压变压器T2

输入1100V

输出分三档

400V\430V\460V…

升压变压器T1

输入 400 V

输出1100V

隧道内的设备施工现场

电网 隧道内 输出电压

电压 若干米 供设备使用

电网 输出

电压 电压

隧道专用调压变压器

升压变压器T1的作用是：将400V的电网电压升至1100V，这样可大大减少隧道内传输电缆流过的电流，从而大大减少电缆上的电压降及损耗。

降压变压器T2的作用是：将T1输出的1100V电压降回至400V，供给隧道内的施工设备使用。同时，T2上还有3～5个抽头，使T2的输出电压有3～5个档位（400V/430V/460V...）可供用户任意选择。如，当隧道内的施工现场距隧道口太远，电压降低太多时，就可将T2的输出电压调至高于400V的合适档位，以***设备能正常工作。

由视在功率的计算公式S=U＊I可知，当功率不变时，电压越高，电流越小。因此，通过升压变压器T1，将电网电压由400V提高至1100V，则将使隧道内供电电缆的电流减少约64%（400V/1100V=0.64）。

由电缆损耗的关系式P∝I2R可知，电缆上的损耗是与其电流的平方成正比的。因此，减少电缆上的电流，将使其损耗大大降低。

综上所述，隧道施工采用“YSZG 隧道专用调压变压器”，即能为施工设备提供合适的工作电压，解决长距离送电，供电末端电压太低的问题，又能在隧道输电的过程中节约电能，因此，这将是一项一举多得的明智选择。

二、技术参数

额定输入电压：AC 380V /220V，50Hz

额定输出电压：AC 400V/440V/480V/520V/...（可增加36V照明输出），50Hz

额定容量：20KVA～2400KVA

绝缘等级：F级

使用频率：50Hz

空载损耗：≤4%额定容量

耐压测试：2500V/10mA无击穿

效 率：≥96%

连接方式：Y/Y

绝缘电阻：1000V DC 100MΩ

三、工艺特点

● 铁芯采用优质硅钢片，多级步进搭接，大大减小了运行中的损耗及噪音；

● 高低压线圈均采用VPI真空压力浸漆处理，经高温热烘固化。线圈绝缘性能好、强度高、防潮性能好；

● 安全、难燃、阻燃防火、******、可直接安装在负荷中心，在高温明火燃烧下，几乎无任何烟雾产生；

● 产品漆膜附着力强、机械强度高，具有优异的耐潮湿、盐雾、灰尘能力，适合在重度污染环境下运行；

● 损耗低，综合运行成本低；

● 结构合理、安装方便、运行寿命长；

● 散热能力强，强迫风冷条件下可以120%额定负载运行。

四、使用注意事项

1、 运行场所无导电和爆炸的尘埃，无腐蚀金属和破坏绝缘的气体和蒸汽。

2、环境温度－5℃～＋40℃；相对湿度≤90％RH（40℃±2℃无凝露）。

注：当运行环境温度高于＋40℃时，变压器负载能力将降低。

3、海拔高度不高于1000m。

注：当海拔高度超过1000m时，变压器负载能力将降低。

4、用户洞内电缆需能承受1200V交流电压
