变频器产品内部包含有整流、逆变、制动、电流电压检测等模块单元，本文主要介绍其中的温度采集模块，该模块主要使用NTC采集产品的环境温度以及芯片的发热温度，当温度过高时主控通过控制降低输入电流与电压来降低功率，从而形成闭环控制。

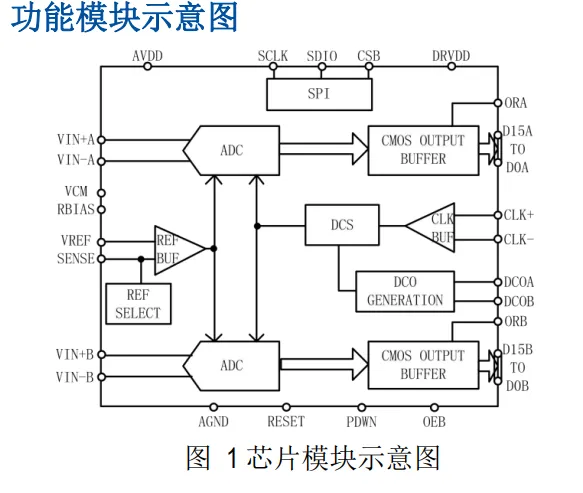

其中需要用到ADC（模数转换芯片）用于模拟量到数字量的转换，在此推荐芯炽科技的SC1269（兼容AD9268），这是一款双通道16位，转换速度125MSps，基于流水线架构的模数转换器（ADC），内部集成了时钟缓冲、基准电压源、输入采样保持等功能模块，实现对模拟输入高速高精度模数转换。功能模块示意图如下：

SC1269集成了独特的数字校准算法，在不影响功耗的前提下，有效提升ADC动态特性。输出为1.8V全并行CMOS电平，采用三线制SPI串行接口实现内部寄存器的读写操作。SC1269采用64脚QFN封装，额定温度范围-40℃至85℃工业温度范围。

芯炽科技SC1269主要特点优势：

1.8V模拟电源供电

1.8VCMOS输出供电

低功耗：750mW（125MSps）

信噪比(SNR)：78dBFS(70MHz, 125MSps)

无杂散动态范围(SFDR) : 88dBc(70MHz，125MSps)

中频采样频率达400MHz以上

小信号输入噪声：-154.0dBm/Hz(200Ω输入阻抗，70MHz，125MSps)

可编程ADC内部基准电压源

集成ADC采样保持输入

灵活的模拟输入范围：1Vpp至2Vpp

差分模拟输入650MHz带宽

ADC时钟占空比稳定器

串行端口控制
