| 产品特性：ZAZP-16C | 品牌：上海冠桓泵阀有限公司 | 型号：ZAZP-16C DN250 |
| 材质：碳钢 | 连接形式：法兰 | 加工定制：否 |
| 公称通径：15-400mm | 适用介质：水、 油品、 氨气、 氮气、 氧气、 液化气、 空气 | 压力环境：常压 |
| 工作温度：常温 | 流动方向：单向 | 驱动方式：气动 |
| 零部件及配件：阀体 | 形态：膨胀式 | 类型(通道位置)：二通式 |
| 标准：国标 | 密封形式：硬密封型 | 规格：法兰 |

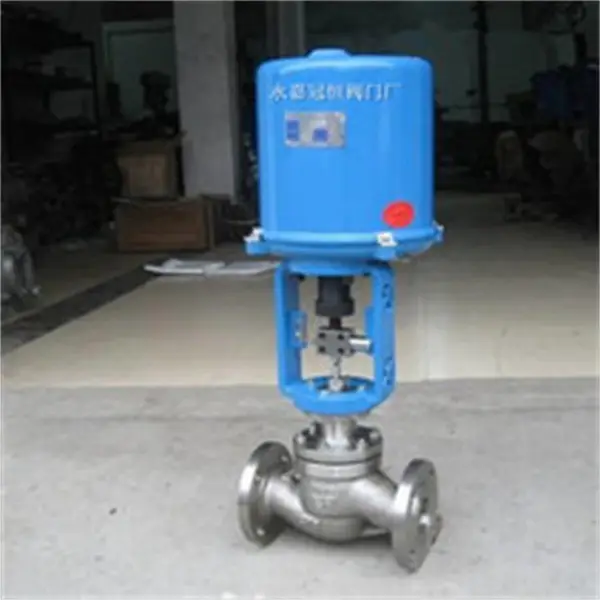

ZAZP-16C DN250流量调节阀电动单座调节阀厂家高温单座调节阀
电动调节阀概述：
ZAZP-16C/ZAZP-16P型电动调节阀由电动执行机构与各种的阀体（单座、双座、套筒）组配而成，而具备了各种阀的特点。电动调节阀以单相交流220V电源为动力，接受统一的标准电信号0-10mADC或4-20mADC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。
电动调节阀规格与技术参数
| 公称通径DN（mm） | 3/4” | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 额定流量 系数kv | 单座 | P | 0.08～0.8 | 1.2～5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | ；； | ；； |
| 双座 | N | ；； | ；； | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
| 套筒 | M | ；； | ；； | 15 | ；； | 20 | 30 | ；； | 75 | 115 | ；； | 240 | 350 | ；； | ；； | |
| 公称压力（MPa） | 1.6 4.0 6.0 | |||||||||||||||
| 行程（mm） | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||
| 信号 | DKZ-310/310C | DKZ-410/410C/510/510C | DKZ-510/510C | |||||||||||||
| 电动执行器型号 | Ⅱ型0-10mA DC ；；Ⅲ型4-20mA DC | |||||||||||||||
| 介质温度℃ | -200～+200、-40～+250（常温） -40～+450（中温） -250～-60（低温） | |||||||||||||||
| 流量特性 | 直线 ***比 | |||||||||||||||
| 可调范围 | 30:1 | |||||||||||||||
| 阀 体 材 质 | 公 称 压 力 （MPa） | 0.6 | ；； | 低温：ZG1Cr18Ni9Ti | ||||||||||||
| 1.6 | 常温:HT200 | |||||||||||||||
| 4.0 | ；； | 低温:ZG1Cr18Ni9Ti | ||||||||||||||
| 常温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
| 中温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
| 6.4 | 低温:ZG1Cr18Ni9Ti | |||||||||||||||
| 常温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
| 中温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
| 法兰尺寸 | 管连接 | 铸钢法兰按JB77-59，铸铁法兰按JB79-59 | ||||||||||||||
| 法兰型式 | 法兰密封型式按JB77-59，其中PN6.0法兰按准糟式 铸钢法兰按光滑式，铸铁法兰按凹式 | |||||||||||||||
| 阀芯材质 | 1Cr18Ni9Ti | |||||||||||||||
| 上阀盖型式 | 普通式（常温型），热片式（中温型），长劲式（低温式） |
电动调节阀主要技术性能指标
| 项目 | 指标 | |
| 基本误差％ | ±5.0 | |
| 回差％ | 3.0 | |
| 死区％ | 3.0 | |
| 泄漏量 | 单座阀 | 10-4×阀额定容量 |
| 双座阀 | 10-3×阀额定容量 | |
| 套筒阀 | 10-3×阀额定容量 |
电动调节阀允许压差
（双座调节一般可承受较大压差，单座调节阀差压可参考下表先用。）
| 使用情况 | 阀芯处于流开状态，关闭时阀后压力P2＝0 | |||||||||
| 公称通径 DN（mm） | 阀座直径 DN（mm） | 执行机构 有效推力 （N） | 允许压差（sMPa） | |||||||
| 电动直通单座调节阀 | ||||||||||
| PN1.6（MPa） | PN6.4（MPa） | |||||||||
| 3/4 | 3 | 4 | 5 | ；； | ；； | ；； | ||||
| 6 | 7 | 8 | ||||||||
| ；； | 10 | 12 | 15 | 20 | 400,1000,2500 | 公称压力 | 3.8 | 2.7 | 1.7 | 1.0 |
| 公称压力 | 4.34.3 | 2.5 | ||||||||
| 25 | 26 | 400,1000,2500 | 0.5 | 公称压力 | 0.6 | 3.6 | ；； | |||
| 32 | 32 | 0.4 | 公称压力 | 0.4 | 2.3 | ；； | ||||
| 40 | 40 | 400,1000 2500，6400 | 0.7 | 1.0 | 0.7 | 1.5 | ；； | |||
| 50 | 50 | 0.5 | 1.0 | 0.5 | 1.0 | ；； | ||||
| 65 | 66 | 6400，16000 | 1.4 | 1.4 | ||||||
| 80 | 80 | 1.0 | 1.0 | |||||||
| 100 | 100 | 0.6 | 0.6 | |||||||
| 125 | 125 | 6400，16000 | 0.5 | 1.0 | 0.5 | 1.0 | ||||
| 150 | 150 | 0.3 | 0.7 | 0.3 | 0.7 | |||||
| 200 | 200 | 0.2 | 0.4 | 0.2 | 0.4 | |||||
| 250 | ；； | 16000 | 0.3 | 0.3 | ||||||
| 300 | ；； | 0.2 | 0.2 |
