产品特性:非标定制 | 是否进口:否 | 产地:广东东莞 |
品牌:海优测 | 型号:HD-A520-3 | 类型:包装件跌落试验机 |
跌落高度:0 ~ 1000mm | 试件最大重量:见详情页kg | 加工定制:是 |
规格型号:HD-A520-3/LWX | 出厂标准:HD/T20220825/LWX |
一、产品功能

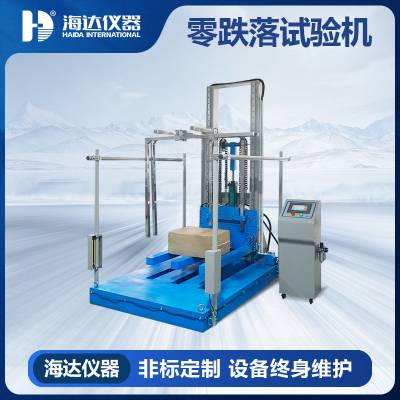

HD-A520-3零跌落试验仪,主要用于考核包装件、家居用品等在实际运输、装卸过程中受到跌落冲击的影响程度,评定包装件在搬运过程中耐冲击强度和包装设计的合理性。
二、主要技术参数
指标 | 参数 |
控制方式 | PLC控制 |
显示方式 | 触摸屏显示 |
数据输出 | USB输出 |
负载 | ≤500 kg |
跌落高度 | 0 ~ 1000 mm |
上升速度 | 约2m/min |
E字支架间隔 | 220mm |
驱动方式 | 油缸、气缸驱动 |
液压单元组合 | 1.5kW(2HP) 40L油箱 |
试样 | 适用于各类包装材料/冰箱/桌椅/箱柜/等 |
试样尺寸 | 面跌落:约1200mm×1200mm×1200mm(L*W*H) |
棱角跌落:约800mm×800mm×800mm(L*W*H) | |
仪器外形尺寸 | 约2300mm×1490mm×1950mm(L*W*H) |
重 量 | 约1380kg |
气 源 | ≥0.6MPa |
电 源 | 3∮ AC380V |
整机功率 | 约1.6kW |
主要测试项目 | 测试各类包装材料/冰箱/桌椅/箱柜等的抗跌落冲击损坏的能力 |
三、操作原理
测试时把样品放置在E字支架上,确定测试方式(面跌落、棱跌落、角跌落),使用扶架固定样品,操作面板控制释放装置,使样品升到设定高度后以自由落体的方式跌落到底板上,根据得出的数据可直观的表现出产品是否符合标准。
四、试验标准
GB/T 4857.5-92包装 运输包跌落试验方法。
五、产品特点
(一)硬件特点
1.整体采用加厚方通、槽钢和实心钢组成,避免测试过程产生的撞击移位,***机器的稳定性;
2.机器外观采用烤漆喷涂工艺,防锈能力高、外型美观;
3.载物E字支架负重强,可达500kg;
4.使用拉线位移编码器实时反馈提升高度,***数据的准确性;
5.载物E字支架跌落到底板后,底板上有防二次冲击撞击装置,***数据的准确性。
(二)软件特点
1.采用触摸屏PLC程序控制,操作便捷;
2.行程限位保护、漏电保护设计,***操作安全;
3.异常故障报警提示,***操作安全。
六、产品出厂配置
配置 | 名称(单位) | 明细 |
标准配置 | 文件(份) | 合格证*1、说明书*1、保修卡*1、配件清单*1 |
电源线(条) | 国标*1 | |
警示标志(张) | 警示标签*3 | 避免阳光直接照射*1 |
感电注意*1 | ||
严禁敲打碰撞*1 | ||
气管(条) | Φ8气管*1 | |
选购 | 电源线(条) | 英标/欧标/美标/南非等 |
空压机(台) | 建议选购3P以上 |
七、产品配件清单
序号 | 配件名称 | 品牌 | 配件规格 | 产地 |
1 | 油缸 | 万灵 | MOB 80x550 | 中国 |
2 | 薄型气缸 | 神驰 | SDA40x30-S | 中国 |
3 | 标准气缸 | 神驰 | SC50x25-S | 中国 |
4 | 深沟球轴承 | NSK | 6008ZZ | 日本 |
5 | PLC | 汇川 | H1U-1410MT-XP | 中国 |
6 | 触摸屏 | 昆仑通态 | TPC7032KT | 中国 |
7 | 光幕传感器 | 国产 | MT-0640-30NC | 中国 |
8 | 拉线位移编码器 | 国产 | SF30-Lx1000-400BM | 中国 |
9 | 长城液压油 | 国产 | 46#/50L | 中国 |
注:海优测仪器始终致力于产品性能和功能的创新及改进,基于该原因,产品技术规格、外观亦会相应改变。
