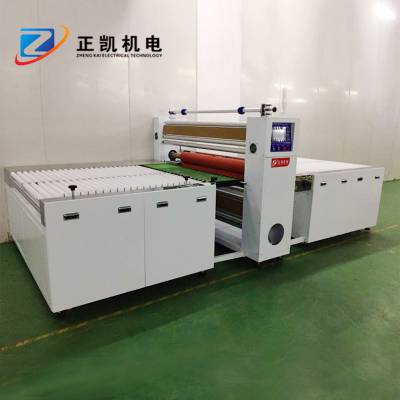

一、设备概述
大尺寸覆膜机适用产业---TOUCH PANEL 制程中进行自动覆干膜，可满足

大尺寸材料覆干膜。

二、设备规格以及主要技术指标
进料传送段
1.采用包胶滚轮传送，传送面宽1800mm，包胶面宽1500mm，300mm区域

为FPC避让区

2.传送滚轮包胶区直径50mm，PFC避让区直径40mm，滚轮间距80mm
3.传送滚轮采用齿轮减速电机驱动
4.与覆膜裁切段相连处350mm的传送滚轮可掀开，方便穿膜及维修
5.滚轮间隙安装整列机构两组，前后各一组，分别用伺服电机驱动，可

根据不同产品尺寸调整

6.输送面高950±20mm
出料传送段
1.采用包胶滚轮传送，传送面宽1800mm，包胶面宽1500mm，300mm区域

为FPC避让区
2.传送滚轮包胶区直径50mm，PFC避让区直径40mm，滚轮间距80mm
3.传送滚轮采用齿轮减速电机驱动
产品覆膜裁切
1.上下保护膜分别经上下覆膜滚轮覆在从两个滚轮中间穿过的产品表面

上，产品覆完膜后，光电检测到尾边经过切刀处时，切刀迅速将保护膜

切断

2.配备上接驳平台及下接驳平台，***覆膜的连续性
3.上下两组压轮采用包胶硬度68°制作，包胶轮接触材料表面避免覆膜

后起泡
4.上覆膜轮可通过两组气缸带动其升降，方便穿膜。
5.上下覆膜轮可加热到110℃。
覆膜参数规格：
1.料筒内径：3英寸
2.保护膜厚度:0.05～0.5mm
3.MAX覆膜宽度：1500mm
4.保护膜MAX直径：300mm
5.覆膜产品:片状产品
6.产品厚度:0.1～5mm
7.覆膜方式：双面冷覆膜
8.覆膜压轮：硅胶滚轮，硬度68°±2°
9.覆膜压轮直径：Φ150mm
10.覆膜MAX宽度：1500mm
11.覆膜速度: 0～5M/min
12.片材间距：6mm
13.覆膜左右偏移：±1mm
14.产品要求：产品弯曲（600mm*600mm）10mm以内
15.传送面高度：950±20mm
◆其它
1.控制系统：PLC配合人机界面，操作界面直观简单
2.机台结构：外部及下座采用SS41#钢板加烤漆处理，外部60#浅沙色，

零部件镀铬处理
3.电力：AC220V 单相 50HZ，5KW
4.空气源：5～7kg/c㎡
5.空气量：30～40L/Min
6.机台尺寸：约L5000㎜×W2600㎜×H1700㎜
