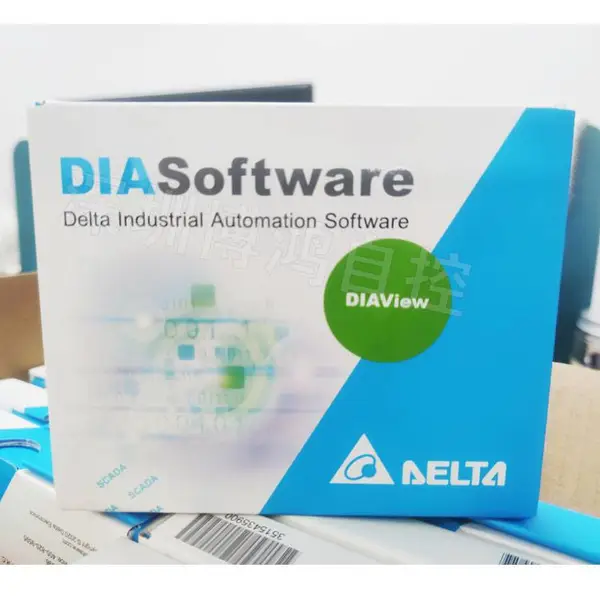

台达 DIAView SCADA 工业图控软件是具备实时系统监控、数据获取和分析的自动化 管理系统，可协助管理者采集整厂的数据及规划产线视觉化的管理界面，让客户轻松 实现实时监控、系统管理和全厂信息化管理，提高工厂整体生产效益。通过友善的接 口编辑功能建立客制化管理接口，呈现生产信息、达到远程监控、系统管理、工厂数 字化，并提高整体生产效率。 DIAView 提供单机版、客户 / 客户/服务器（C/S）版 以及 Web-Based (B/S) 版本的监 控平台，让客户实现跨平台实时数据采集、远程监控以及信息化管理。 台达 DIAView ***连接台达自有品牌及市场上其他主流品牌 PLC、仪表等设备，提供 丰富的图库、警报管理方案、客制化报表、多类型曲线图表等功能。根据不同行业、 不同场景的需求，协助客户建立完整的自动化解决方案，为优化生产调度提供了可靠 的依据，推动产业信息化、可视化、实时化发展。

通讯协议

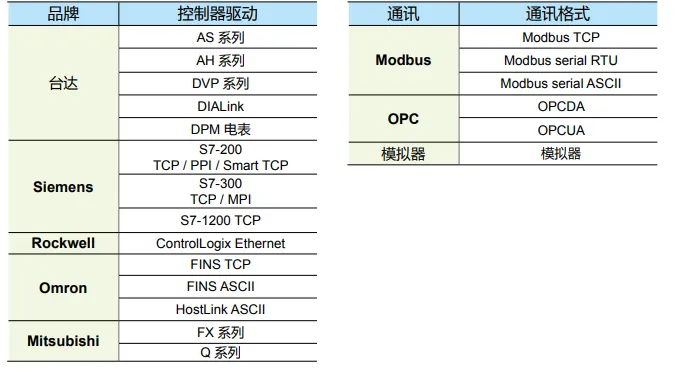

 ? 拥有超过 20 种以上驱动程序，支持多种市场主流品牌厂商设备

 ? 支持批量添加设备地址，可导入导出变量地址至 Excel 进行编辑

 ? 支持线性、开根号、布林 3 种运算方式 ? ***故障处理方案，及时发现通讯故障；自动恢复设备连接，高速***获取资料

? 通讯参数配置更简便、灵活、高效；通信配置时，可在线测试设备的连接状态。

单机系统

结合上位监控平台，直接对各设备进行资料获取以 及实时画面监控；DIAView 单机系统亦可搭配触控 式工业计算机，应用于各式高阶设备的控制。

客户端 / 服务器系统 (C/S版)

客户端/ 服务器模式，主要是由DIAView 对各设备 进行资料获取及运算分析，再通过TCP/IP 通讯协 议将实时资料及画面传输至各用户端，实现同步监 控。

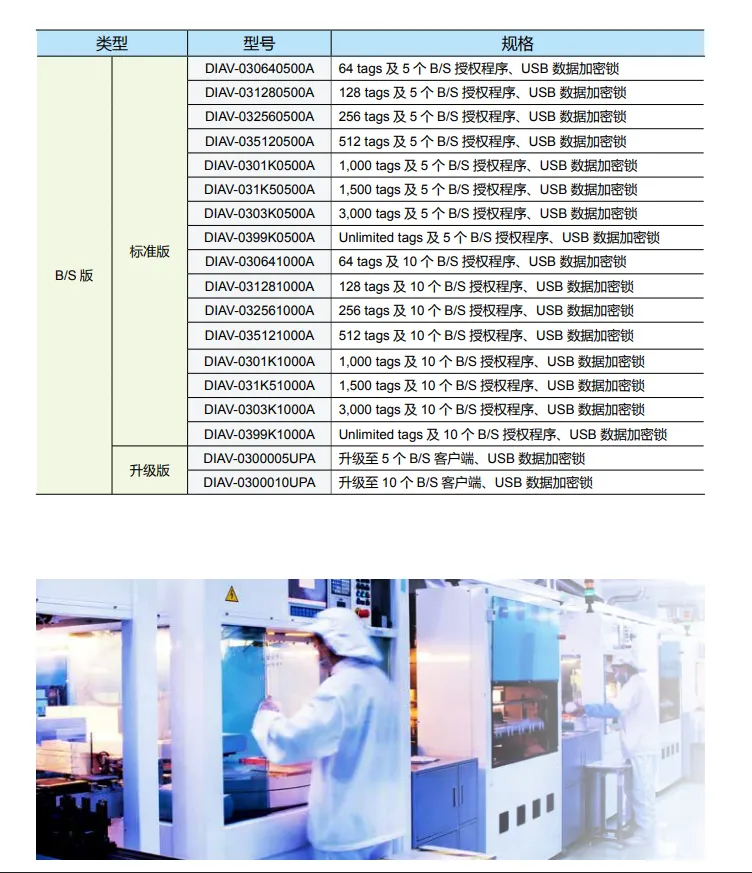

Web-Based 系统 (B/S版)

浏览器 / 服务器模式，由 DIAView 对各设备进行 资料获取及处理，内置 Web 服务器可直接发布， 无需安装 IIS。纯网页 SVG 矢量图形，兼容 IE、 Chrome、Safari、Firefox 等各主流浏览器，无需安 装任何外挂程序。此外，C/S 客户端及 Web 客户端 支持混合组网，可实现资料及画面的多平台监控

应用实例

木工行业封边机监控系统

专案背景 终端用户的制造执行系统 (MES) 及自行开发软件需获取机台数据分析， 并通过 SQL Server 数据库实现 MES 系统与底层设备之间的数据传递， 达到生产线现场可视化

解决方案

? 通过扫码器扫描自动带出配方工艺资料，以便提高设备自动化 ? 支持中文 / 英文等多语言配置开发，可以快速复制，二次开发效*** ? 主要控制工艺：输入 / 输出 / 数据监控、功能设定参照表、  加工界面 ( 分离剂、预铣、预热、头尾切、精修等 ) ? 主要功能：配方设定 ( 支持汇入汇出 Excel 和 CSV、以及使用扫码枪  扫描汇入配方选项 ) 和警报界面

效益分析

? 节约人力成本实现压边工艺自动化操作

? 实时监控设备工艺执行状态，提高设备***度

? 性价比和自动化程度高，适合行业机台设备应用及推广
