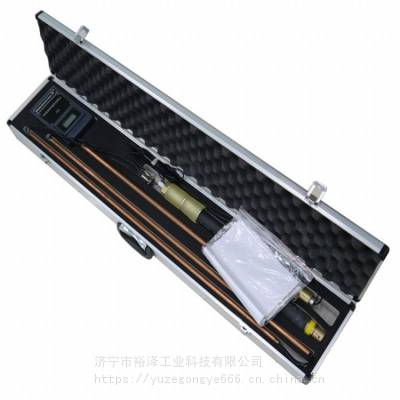

TC-BA-Ⅱ(CT-2)型超声波围岩裂隙探测仪（又名超 声 波围岩松动检测仪），本仪器用于探测围岩松动、裂隙范围，为井巷设计与施工提供科学依据，仪器为矿用本质安 全型。可用于瓦 斯矿井、金属矿井、隧 道及地下工程围岩定性评析。

1. TC-BA-Ⅱ(CT-2)型超声波围岩裂隙探测仪工作原理

超 声 波在岩体中的传播速度与cm01岩体受力状态及裂隙程度有关，当围岩裂隙（破裂逢）多时，波速相对于深 度完整无裂隙（未松动破坏）岩（煤）体的波速低。通过岩 石钻孔 41～45mm)测出声波纵波速度在围岩钻孔中的分布变化曲线或“时间——孔深”曲线，即可判定围岩裂隙（松动）范围。

3.TC-BA-Ⅱ(CT-2)型超 声 波围岩裂隙探测仪技术特性

(1)主机

防爆类型: 矿用本质安全型发射电源：450～500V

分辨率：0.1us 外型尺寸: 206*102*57mm

重量：600g

(2)探 头

主频：33KHz 外型尺寸: 36*220mm

导线：射频电线20m 钻孔直径：41～45mm

(3)电源

电池：6节5号普通碱性干电池 工作电压：5V

工作电流：80mA

超声波围岩裂隙探测仪使用方法

(1)测试前检查

电源电压：开机后，红色电源指示灯亮。每组电池可测5～10个钻孔。

探 头绝缘电阻：换能器正极对绝缘电阻应≥500MΩ,否则将影响仪器的发射和接收能力，甚至不能正常工作。简易判别方法：将两个换能器接线螺母分别接仪器左边的发射接线柱，打开电源开关后每5—7秒应有一次“啪、啪”的响声，若不响说明换能器有问题，需检查导线是否有开皮短路等现象或更换。

(2)测试工作

①钻孔扫眼，清出孔中岩和碎石（煤）碴；

②将探 头送至孔底，封孔器插入孔口并固定好（两帮向下扎钻孔不用封孔器）；

③注水。测杆尾端有连续水流出时，表明水已注满；

④测试读数，将探 头向外逐次抽动10cm，读数计时；

⑤检查记录数据，决定是否复测，初步判定围岩裂隙松动范围。
