一  包装概述

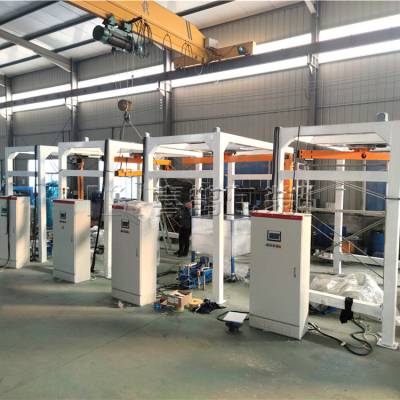

摇臂缠绕包装机是将上游自动码垛机及输送系统（客户自备）整理好的整托盘的产品，通过移栽辊筒输送机（客户自备）将托盘货物自动输送的缠绕包装机工位上，自动停止，缠绕包装机自动上膜并进行缠绕，按设定程序进行包装，直到缠绕包装结束，自动断膜，然后货物被输送到后端辊筒输送机（客户自备）工位上，等待叉车入库，下一个包装循环开始。

二  主要技术数据及要求

技术参数：

l 货物尺寸

                   1200*1200*1200mm

l 货物重量：max: 2000kg

l 包装效率：（满足以上规格货物包2层）30-40托/小时（max）

l 包装效果要求：能包到15cm托盘的三分之一处，并越顶到货物顶部15cm以内。

l 设备使用场合：室内常温

供货范围

摇臂缠绕包装机（1台）

1.1摇臂驱动部件（1套）

l 电机变频调速并带制动。

l 摇臂导向装置

1.2 膜架升降部件(1套)

l 膜架升降采用链条传动，平稳可靠性高

l 膜架升降驱动减速机型号：涡轮涡杆减速机

l 交流电机预拉伸，拉伸比可达1：2.5

l 电机功率：  0.37kw

l 升降减速机：台湾中一

1.3机架部件(1套)

l 机架为龙门式四柱方管钢结构，材料是Q235型材

l 机架上部装有传动支架

l 摇臂部件通过回转支承固定在摇臂架上

l 回转支承传动结构，不是链条传动的。

l 机架尺寸：（以图纸为准）

1.4安全防护装置（1套）

l 机架部件有安全防护装置和防护网，防护网门锁和设备连锁，当安全门打开时，设备停止运转

l 防护网尺寸（以图纸为准）客户可选配

l 进货位及出货位防护网处增加辅助保护光电，保护客户误操作进入防护网的操作人员的安全   客户可选配

1.5膜架部件(1套)

l 膜架上安装光电开关，自动检测货物的高度

l 交流电机驱动系统

l 膜架拉伸比为1：2.5，送膜速度可调

l 膜架随动机构

l 膜架送膜摆臂回转，接近开关控制送膜电机的启停达到送膜的随动

上断膜装置技术源自荷兰，是荷兰***的上断膜装置，是为立库灌装等特殊自动化行业专门量身打造的缠绕上断膜方式，焊接方式独到，这样能够大大提高缠绕设备与立库设备的衔接和配套，确保不留任何膜尾，现在国产设备中是的，焊接膜尾长度控制在立库入库的范围以内。
