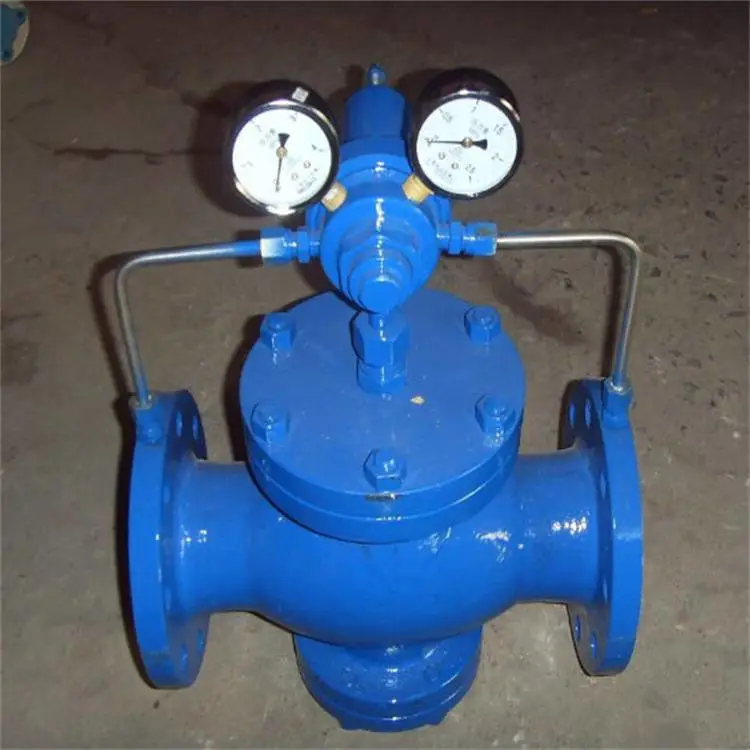

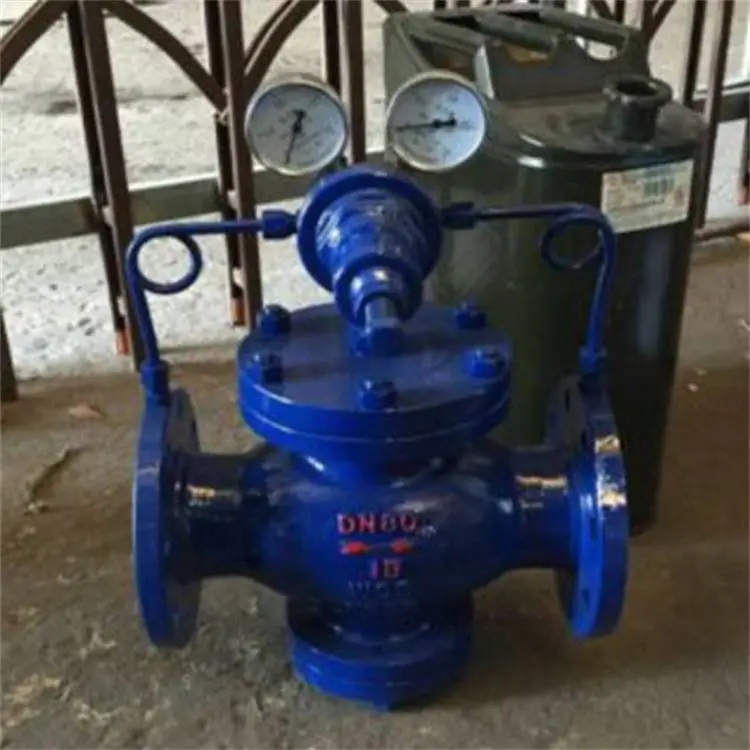

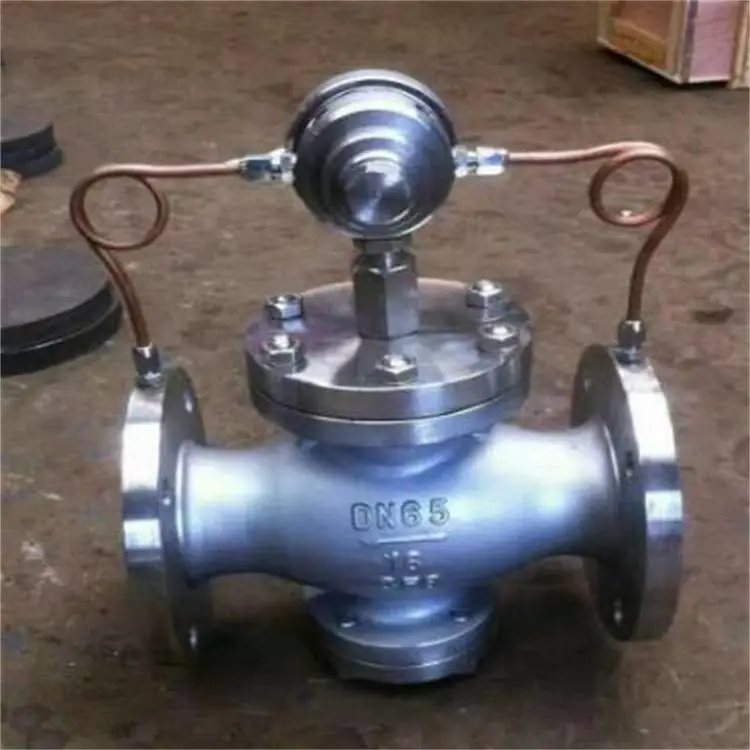

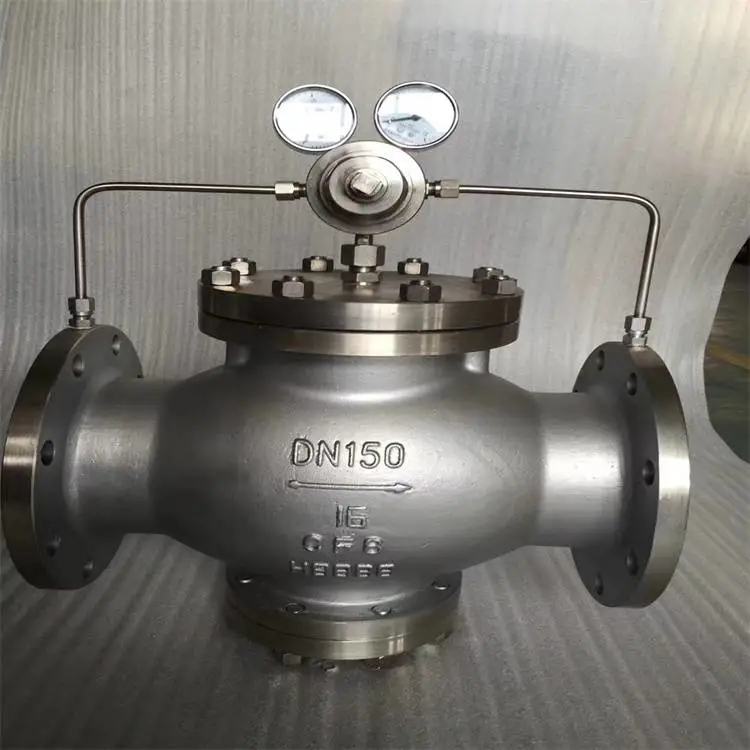

YK43X-40C DN200法兰连接气体减压阀-黄山市阀门经销商价格

产品特性：YK43X-40C	品牌：上海冠桓泵阀有限公司	材质：碳钢
型号：YK43X-40C DN200	连接形式：法兰	适用介质：蒸汽
3C阀门类别：工业	公称通径：15-400	结构形式：活塞式
压力环境：常压	工作温度：常温	标准：国标
流动方向：单向	驱动方式：手动	零部件及配件：阀体
形态：隔膜式	类型(通道位置)：二通式	规格：法兰

展开

YK43X-40C DN200法兰连接气体减压阀-黄山市阀门经销商

一、YK43X/F活塞式气体减压阀--结构特点和用处

气体减压阀YK43X/F属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。气体减压阀主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。

二、YK43X/F气体减压阀--主要技术参数和性能指标

公称压力(Mpa)

	1.6	2.5	4.0	6.4	10.0	16.0
壳体试验压力(Mpa)*	2.4	3.75	6.0	9.6	15.0	24
密封试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
进口压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口压力范围(Mpa)	0.1-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-3.5	0.5-4.5
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
***小压差(Mpa)	0.15	0.15	0.2	0.4	0.8	1.0
渗漏量	X/F(聚四氟乙稀/橡胶)：O Y(硬密封)：GB12245-1989

*：壳体试验不包括膜片、顶盖

三、YK43X/F气体减压阀--主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB/FCB*
阀座阀盘	2Cr13/304*
缸套	2Cr13/25(镀硬铬)/304*
活塞	2Cr13/铜合金/铜合金*
活塞环	合金铸铁/对位聚苯*
导阀座导阀杆	2Cr13/304*
膜片	1Cr18Ni9Ti
主阀导阀弹簧	50CrVA
调节弹簧	60Si2Mn
密封垫(X/F型号)	橡胶/聚四氟乙稀
导阀体导阀盖	25/304*

*：用于氧气介质时的材料

四、YK43X/F气体减压阀--流量系数(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

五、YK43X/F气体减压阀--外形尺寸(PN1.6~4.0)

公称通径DN	外形尺寸
L	H	Hl
1.6/2.5MPa	4.0MPa
15	160	180	290	90
20	160	180	300	98
25	180	200	300	110
32	200	220	300	110
40	220	240	320	125
50	250	270	320	125
65	280	300	325	130
80	310	330	365	160
100	350	380	365	170
125	400	450	475	200
150	450	500	475	210
200	500	550	515	240
250	650	560	290
300	800	705	335
350	850	745	375
400	900	780	405
450	900	730	455
500	950	835	465
