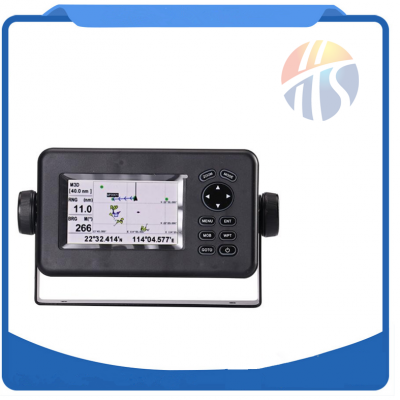

matsutec船用AIS彩色液晶收发机GPS导航仪HP-33A升级版HP-528A

Compact in size, yet big on features andperformance, the Matsutec HP-528A is perfect Class B AIS transponder with GPSnavigator, This advance unit provides accurate and reliable position fixing andnavigator, it also provide automated AIS communication from ”Ship-to-Ship” and“Ship-to-Shore”, transmitting and receiving vessel, Voyage and safety relatedinformation. Own Vessel Voyage, Position and Course information isautomatically transmitted and the AIS information provided b other ships in thevicinity, Shore based station and AIS equipped aids to navigation is clearlydisplayed.

HP-33A is a class B transponder capable ofexchanging navigation and ship data with other ships, base station, AtoN, SAR,etc. It complies with ITU-R M 1371-1, IEC 62887-2, IEC 61993-2, IEC 60945, IEC61162-1.

FEATURE

To AIS

• Radar plotter display and multi-list display

• Detailed target information display

• Watch function for fishing net buoy, friendship, etc

• Visual and audio alarm of collision, SART,MOB, watch target lost, watch target deviation, etc.

• Safety and normal message display

To GPS

• Multi-display with 2 user-customized modes

• Store up to 10,00 waypoints, 100 routes and3,000 tracks

• SBAS capability

• Visual and audio alarm of arrival / Anchor,XTE, speed, trip, odometer, etc.

• Man overboard feature and quick GOTO mark set

What is andAIS transponder?

An AIS transponder on your boat automaticallyreceives information broadcast by other AIS-equipped vessels and base stations,all while your own vessel’s static and dynamic information is beingtransmitted. AIS signal may reach where radar can not,  showing AIS-equipped vessels that mightotherwise be hidden, such as on the other side of an island or behind a largevessel, SOLAS commercial Class A AIS transponder, so you position will be knownby nearby large vessels, it will increase your safety at sea.

VariousDisplays

The HP-33A provides navigation/AIS data anddisplays them in a wide variety of numerical and graphical formats. You canfreely select which data you want displayed with easy to use controls. Thecombination of a high resolution screen and large data fields makes the screeneasy to read in almost any condition.

AIS onplotter

Except presents various data of ship tracks,GPS information and graphic symbols, now HP-33A added AIS information displayedon plotter.

AIS radar

Radar overview look like a marine radardisplay, North-up, Course-up and range from 0.125NM to 24NM are supported.

AIS lists

• The target list display show all detected AISequipped vessels and targets.

• The danger list display show a list ofvessels that are within 6nm CPA and 60 minutes TCPA from your vessel.

• Watching display MOB, Fishing net buoy,friendly ships.

Other displays: Nav Data, Highway, Plotter, COG, Steer, SATinfo., Speed, Digital

Upgrade: outside alarm system

SPECIFICATION

DISPLAY

Screen size: 95.04(W) x 53.85(H) mm

Pixel number: 480 x 272 pixels

Display mode: Plotter, AIS radar, AIS lists,Highway, Steering, Nav data, Satellite, User display 1, User Display 2

Memory capacity:

• 3000 ship’s track points

• 10000 marks and waypoints with comments

• 100 routes, 30 waypoints / route

GPS Alarm: Arrival, Anchor watch, XTE, Speed,SBAS, Time, Trip, Odometer.

AIS Alarm: Collision, AIS SART, EPIRB, MOB,Lost, Position

AIS Message: Receive Broadcast / Addressedmassage

Projection: Mercator projection

Plot Scales: 0.01nm ~ 320nm

AIS Radar View Scales: 0.125, 0.25, 0.5,0.75, 1.5, 3, 6, 12, 24 nm

AIS MAINSPEC.

Standards:

• IEC 62287-1

• IEC 62287-2

• ITU 1371-3

• IEC61993-2

• IEC 61162-1

• IEC 60945

Frequency:

CH87 – 161.975 MHz

CH88 – 162.025 MHz

Channel bandwidth: 25 Khz

Frequency Stability: ≤2.5 PPM

Modulation: AIS GMSK

Data Rate: 38400 bps

AISTRANSMITTER

Power output: 2W ± 1.5 Bm

Power Delay:

• Rise delay ≤ 313 US

• Fall delay ≤ 313 US

Stray Power: ≤ -36 dBm

AIS RECEIVER

Sensitivity: ≤ -107 dBm

Max Usable Sensitivity: PRT ≤ 20% at – 107dBm

Channel Rejection Ratio: ≤ - 10 dB

Adjacent Channel Selectivity: ≥ 70 dB

Intermodulation Selectivity: ≥ 65 dB

Blocking: ≥ 85 dB

GPS/SBAS

Receiver Type

• GPS: 50 Channels, C/A code

• SBAS: WAAS, EGNOS, MSAS, GAGAN

Receive Frequency: L1 (1575.42 MHz)

Time to First Fix:

• Cold start: 32s

• Hot Start: ＜ 1s

Tracking Velocity: 500m/s Max

Altitude: 50,000 m Max

Dynamics: ≤ 4g

Geodetic Systems: WGS-84 (and others)

Horizontal position:

• GPS: 2.5 m

• SBAS: 2.0 m

Velocity: 0.1m/s

Heading: 0.5 degrees

INTERFACE

Port: RS-232C

GPS Antenna Port: Female TNC Connector

VHF Antenna Port: Female Type M Connector(Optional)

Output Sentence:

• REM1: DTM, GGA, GLL, RMB, RMC, VTG, ZDA

• REM2: BWC, DTM, GGA, RMB, RMC, VTG, ZDA

• AP: AAM, APB, BOD, BWC, BWR, GLL, VTG, XTE,ZDA

• GPS: GGA, GPA, GSV, VTG

• AIS: AIVDM, AIVDO, GGA, GSA, GSV, VTG, GLL,RMC

ENVIRONMENT

Temperature:

• Display unit: - 15 C to + 55 C

• Antenna unit: - 25 C to + 70 C

Waterproofing:

• Display unit: IP56

• Antenna unit: IPX6

POWERSUPPLY

Power Supply: 12 – 24 VDC: 0.24 – 0.12A

PHYSICAL

Size: 181 mm(W) x 143mm(H) x 83 mm(D)

Weight: 0.80 kg; 1.76 lb
