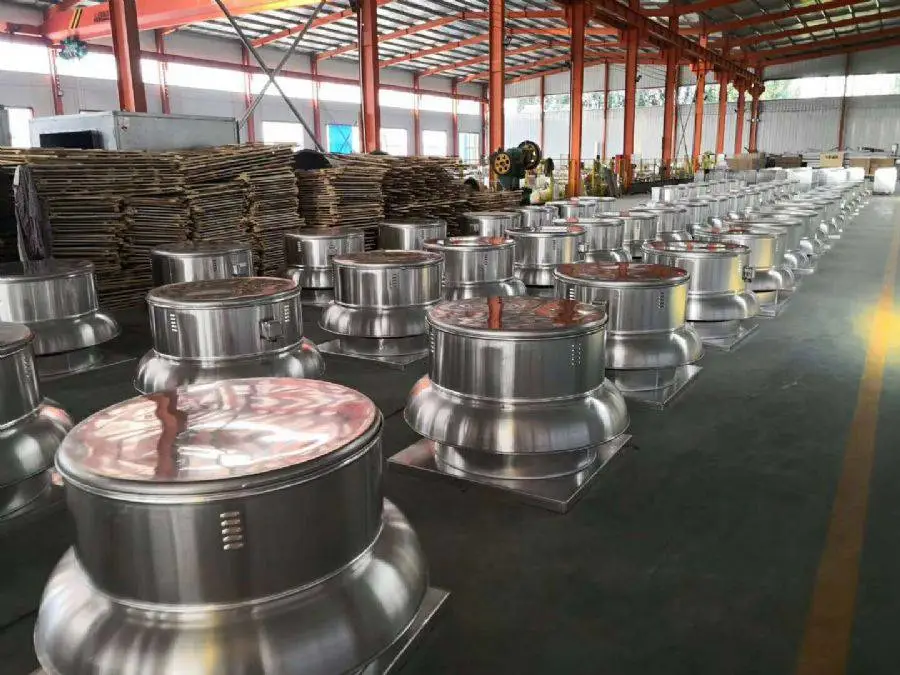

RTC系列风机是我公司在美国格林汉特风机公司产品的基础上加以改进，并经过大量的计算以及模型风机和实物产品的反复试验，

以的技术装备制造开发和***低噪音离心式屋顶排风机。根据适用场合通风排烟特性的不同，该风机在启动模式中加入了烟雾传感

器和温度传感器，便于更好的帮助风机的起动与停止，进一步改善风机设备的能耗。该产品具有压力高、风量适中、噪音低、耗电省、

外形美观牢固等优点。

型号含义

RTC - 300 (DB) - 0.12

电机功率：0.12kW

电机直联驱动6极

叶轮名义直径：300mm

风机型号：RTC型离心式屋顶排风机

1. 风机叶轮：采用CAD流场模拟技术优化设计。该叶轮的设计***了叶轮的气体动力特性，叶轮材质为低压铝合金，并经

过静态与动态平衡，坚持做到***1940标准的G2.5平衡等级水平(普通产品仅为G6.3)从而确保了产品能够长期持续安静运行。

2. 风机配套电机：采用防护等级IP54，绝缘等级F级电机，如配绝缘等级为H级产品可在300℃高温环境下运行45min；也可配防爆电

机，双速电机或变频电机。

3. 机壳：本风机整体结构强度按50m/s室外风速的条件进行设计。整机采用铝合金材质，经拉伸、卷边等加工，在***风机足够

强度的前提下，提高了风机外形的美观，减轻了风机的自重，降低了对屋顶基础的强度要求，且抗风能力较好。

4. 风帽：采用铝合金制造，整体拉伸成型，并经卷边处理。重量轻、强度高、风阻小。

5. 集流器：采用的文丘里管设计，一次工艺成型，使叶轮导流口与进风口充分吻合，有效控制气流，符合流体力学的双曲线型文

丘里进风口，大幅降低入口噪音，提高风机效率。

6. 固定支架：数控下料、成形，多工位数控冲床加工固定孔，安装方便。

7. 风阀：采用重力自动关闭式或电动驱动启闭式止回阀，风阀框架材质为镀锌板，百叶材质为铝合金，多片联动的止回阀有效防止室

外空气倒灌，并可防结露。若风机为排烟、通风两用时，可选配排烟防火阀，风机、排烟防火阀均已通过消防产品型式检验。

8. 安装维护：电机防护罩采用扣襟固定结构，操作方便，省时省力。

9. 运转平稳：本风机的转动惯量小，平衡品质达到***1940标准的G2.5平衡等级水平，整机经过机械运转试验，振动试验和气动性

能试验，以***达到运行平衡、可靠的要求，有效延长风机的使用寿命，降低噪音，减小振动。

附件选配

1. 烟雾传感器：采用气敏电阻类传感器，可适合于地下车库、隧道、各类舞厅酒吧等场所检测盐雾浓度，也可以作液化气、丁烷、甲

烷、酒精、氢气等工厂气体泄漏的检测装置，烟雾传感器通过检测烟雾的浓度来实现风机的开停状态，当烟雾探头探得空气中烟雾超出控

制设定范围时，控制器接通风机电源使其工作；风机运行20分钟，当烟雾探头探得空气成分比例关系正常时，控制器则断开电源使风机停

止。

2. 温度传感器：通过对温度上下临界点的控制来实现风机的开停机，主要适用于供热公司、食品厂、化工厂、电厂、钢铁厂、机械厂。

当温度探头探得设备周围空气温度超过设定上临界点时，控制器接通风机电源使其工作；当温度探头探得设备周围空气温度低于设定下临

界点时，控制器则断开电源使风机停止(以上配件订货时注明)
