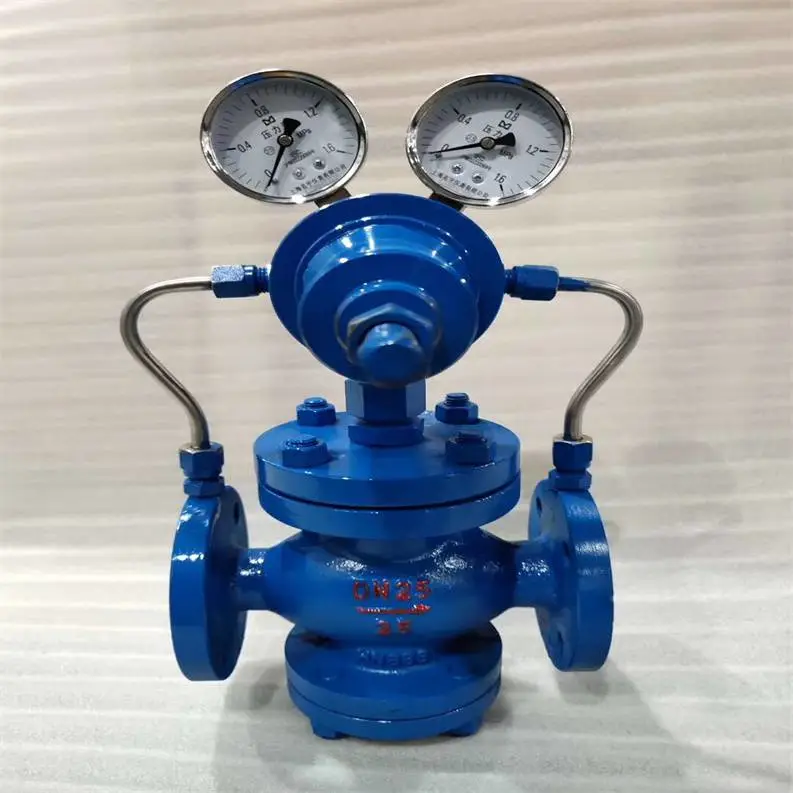

YK43F-25C 先导活塞式N2工业氮气管道碳钢减压阀 N2工业氮气管道减压阀产品说明

由主阀和导阀两部分组成.主阀主要由阀座/主阀盘/活塞/弹簧等零件组成。导阀主要由阀座/阀瓣/膜片/弹簧/调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

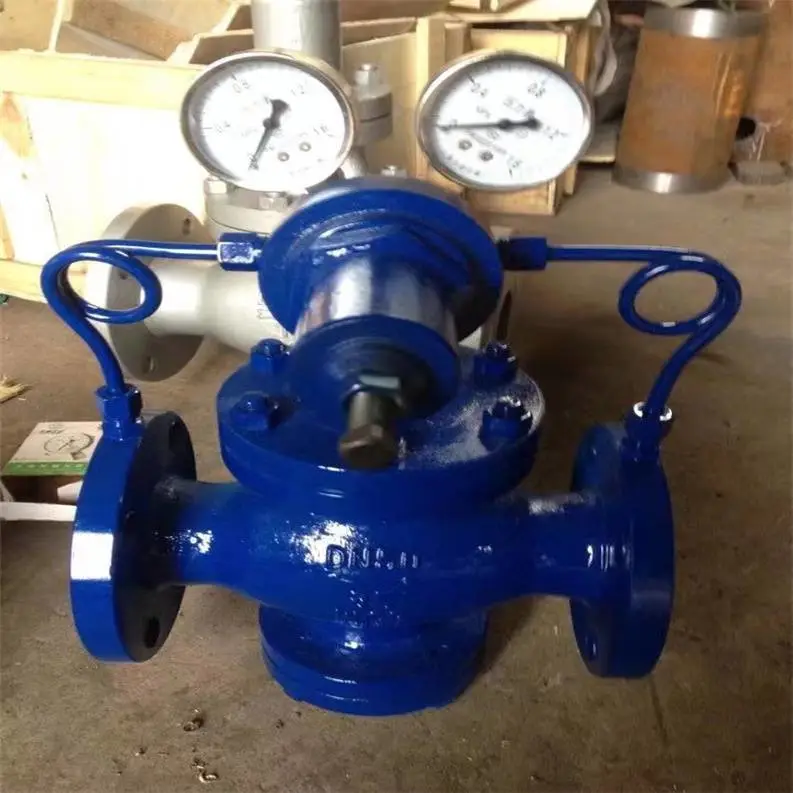

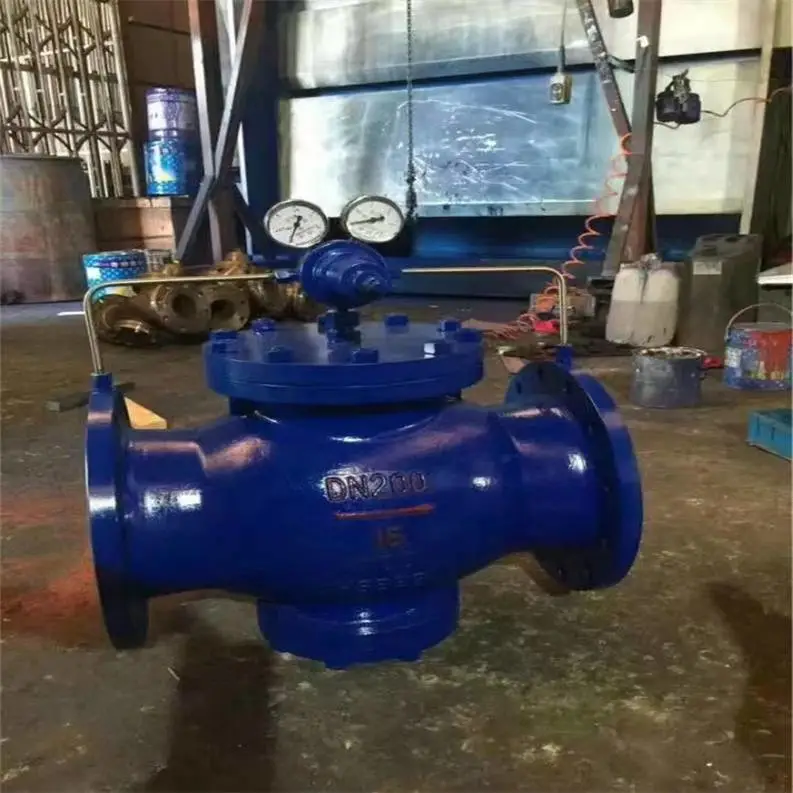

YK43F-25C 先导活塞式N2工业氮气管道碳钢减压阀

 上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,水减压阀,蒸汽减压阀本系列减压阀属于先导活塞式减压阀。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。气体减压阀主要用于气体管路，如空气减压阀、氮气减压阀、氧气减压阀、氢气减压阀、液化气减压阀、天然气减压阀等气体进一步，阀体的上部设有环形凹槽，该环形凹槽内装设有与阀盖的下端相匹配的密封垫圈，阀盖的下部与阀体的上部螺纹连接，并且阀盖的下端与密封垫圈紧密抵接。

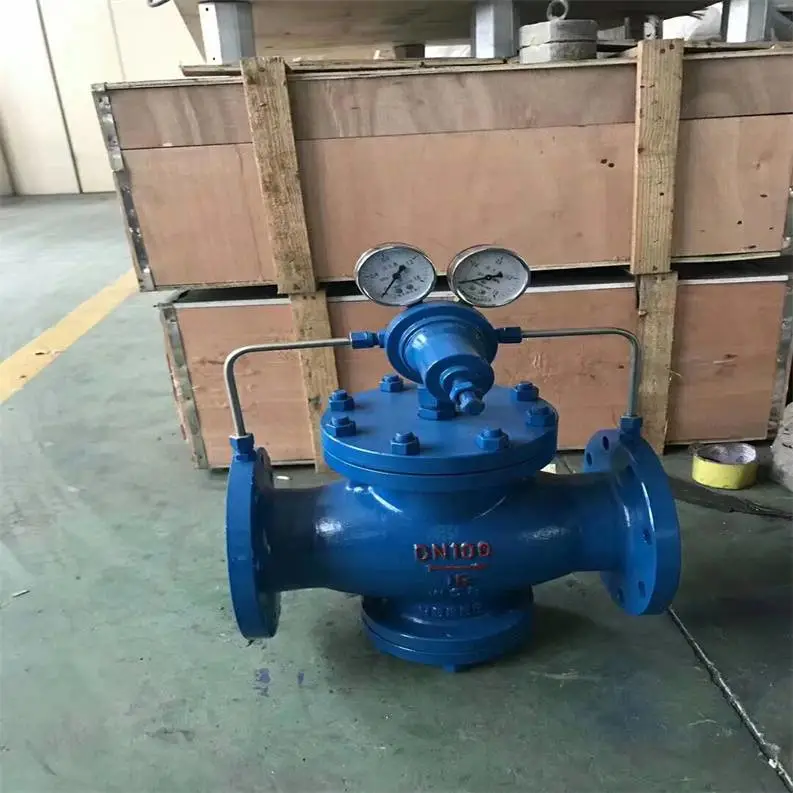

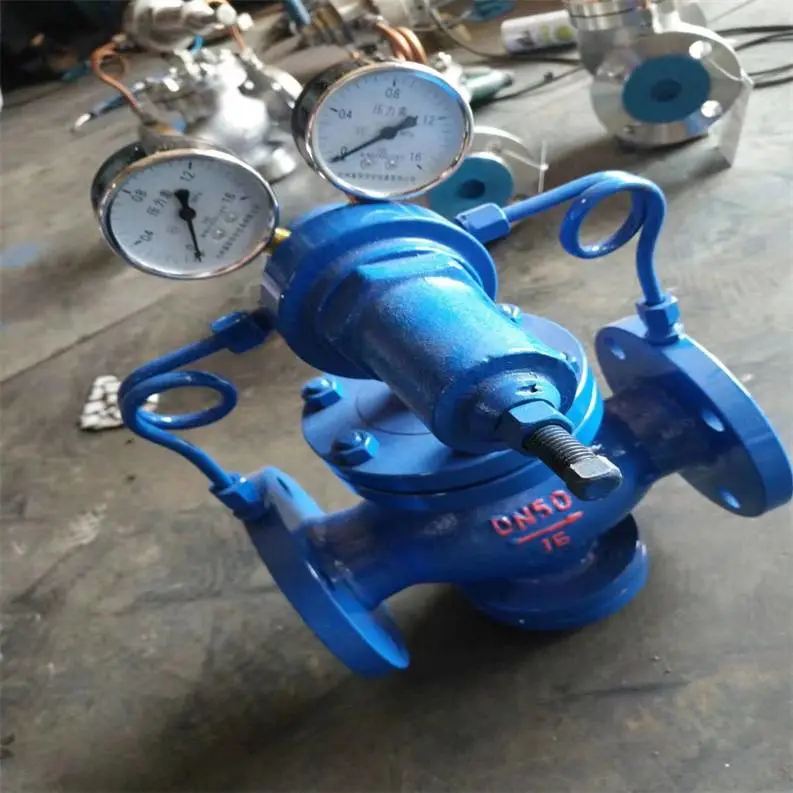

YK43F-25C 先导活塞式N2工业氮气管道碳钢减压阀

与现有技术相比，本实用新型具有以下有益效果:该减压阀的密封结构，阀体上设置用于放置密封垫圈的环形凹槽，当阀盖与阀体螺纹连接时，阀盖的下端紧密抵压在该环形凹槽的密封垫圈上，由于本减压阀采用密封垫圈的平垫密封结构，与现有的采用容易变形的O形圈密封相比，密封垫圈不会在装配过程中部分卷入阀盖底部而导致气压易泄露的问题，因而密封效果更好。

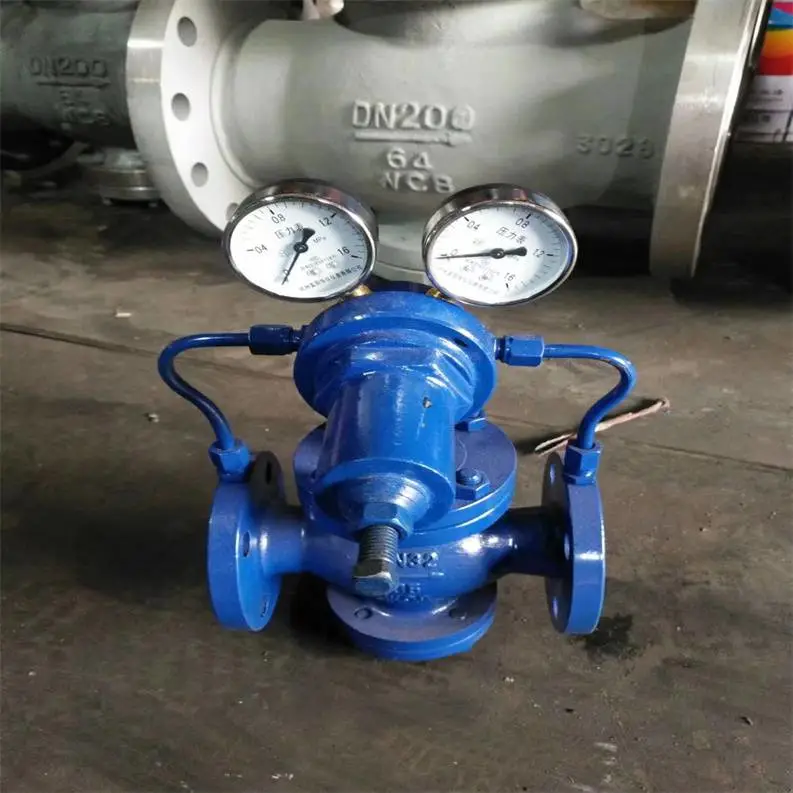

YK43F-25C 先导活塞式N2工业氮气管道碳钢减压阀N2工业氮气管道减压阀

本实用新型公开了一种减压阀的密封结构，包括阀体、阀盖、调压螺母、调压螺杆、定值弹簧、活塞、密封圈、推杆、密封座、密封堵头、平衡弹簧和底盖，阀盖设置于阀体上，调压螺母设置于阀盖上。该减压阀的密封结构，阀体上设置用于放置密封垫圈的环形凹槽，当阀盖与阀体螺纹连接时，阀盖的下端紧密抵压在该环形凹槽的密封垫圈上，由于本减压阀采用密封垫圈的平垫密封结构，与现有的采用容易变形的O形圈密封相比，密封垫圈不会在装配过程中部分卷入阀盖底部而导致气压易泄露的问题，因而密封效果更好。

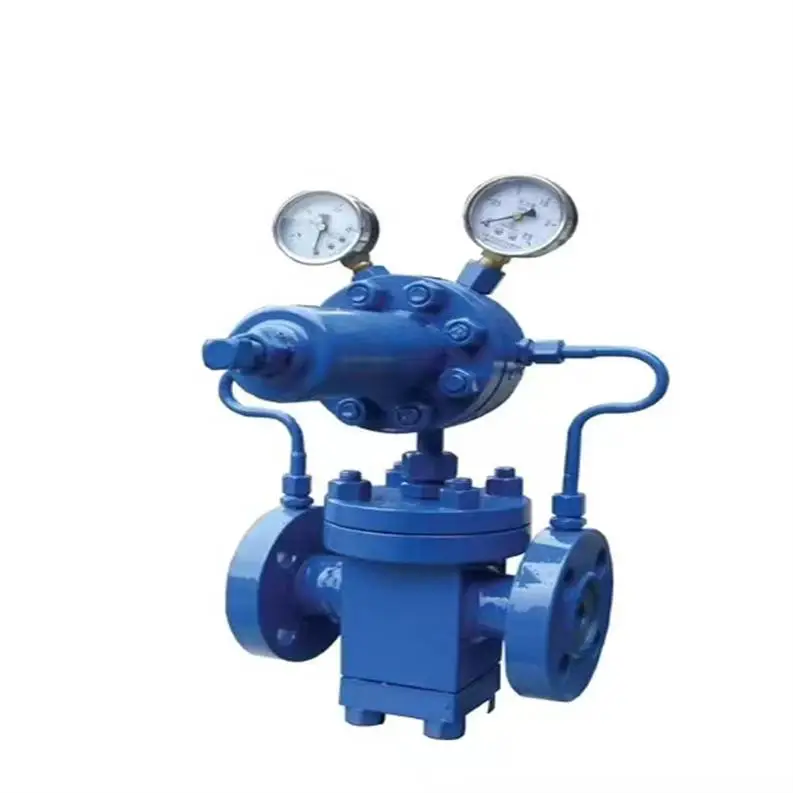

YK43F-25C 先导活塞式N2工业氮气管道碳钢减压阀

本实用新型公开了一种新型气体减压阀,包括阀体,阀体上设置的进气口和出气口,以及调节压力大小的压力调节螺杆,主弹簧,弹簧垫片,复位弹簧和活门;所述的进气口和出气口上分别安装有高压表和低压表;复位弹簧连接活门设置于节流腔体中,节流腔体一侧与进气口连通,节流腔体底端设有溢流孔;溢流孔与活门对应,并通过气室与出气口连通;活门的下端设置有刚性阀芯,刚性阀芯下端连接有竖直方向上移动的气密组件,气密组件下设置有弹簧垫片,弹簧垫片下侧连接主弹簧,主弹簧与压力调节螺杆连接.通过本实用新型设计而成的减压阀,结构简单,方便使用,具有可调输出压力大的特点;操作安全性要高.

气体减压阀主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

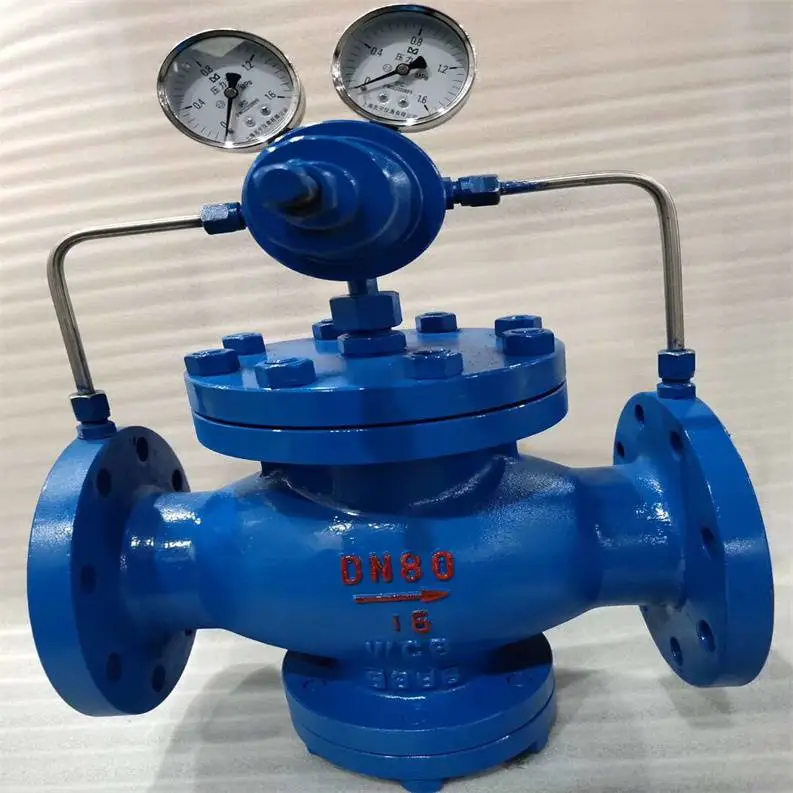

YK43F-25C 先导活塞式N2工业氮气管道碳钢减压阀

一种气体减压阀,属阀门技术领域,用于解决阀门的准确减压问题.其技术方案是:它由阀体,连接头组成,阀体上设有一个前后贯通的孔腔,连接头分别设在孔腔的两端,在阀体的孔腔内设有3个以上的针孔减压片,针孔减压片嵌入孔腔内,其两个平行的端面与阀体的孔腔轴线相垂直,针孔减压片的两端分别设有凹下的气室和减压针孔,减压针孔与气室相连通,针孔减压片沿阀体孔腔轴线依次叠置,相邻针孔减压片的气室和减压针孔对应相接.本实用新型通过多级针孔减压片的偏心小孔的阻尼摩擦减压,使高压氮气经逐级减压达到所需要的低压数值,有效克服了减压阀弹簧减压不准的问题,***了变压器消防的正常运行.

YK43F-25C 先导活塞式N2工业氮气管道碳钢减压阀 N2工业氮气管道减压阀工作原理

1、当输出压力低于设定值时，活塞下侧的力大于上侧，活塞向上移动，推动阀盖上移，使调压阀口加大，由调压阀口进入输出腔的压缩空气的流量加大，输出腔的压力则随之上升。当输出腔的压力达到设定值时，活塞上、下两侧所承受的力处于平衡状态，活塞停止上移，调压阀口的开度保持不变。输出口输出压缩空气的压力和流量保持稳定。

2、当输出压力高于设定压力时，活塞上侧的作用力大于下侧，阀盖和活塞一起向下移动，使调压阀口开度减小，经调压阀口进入输出腔的气体的流量减小，则输出腔的气体的压力下降。若此时输出腔的压力仍高于设定值，则活塞仍继续向下移动，直至调压阀口完全关闭。此时阀盖上弹簧的力不再通过阀芯作用在活塞上，而是使阀盖底面的胶垫紧紧地压在调压阀口上，输入腔与输出腔之间通路被隔断。此时，如果输出压力等于设定压力值，则活塞停止运动。此时设定压力就是在调压阀口与溢流阀口同时关闭，阀处于静平衡状态时的出口压力。

3、若输出压力仍高于设定压力值，活塞继续向下移动，溢流阀口即阀芯的上端面与阀盖的底面脱离，输出腔与溢流腔连通，输出腔内气体经溢流阀口排出。随着输出腔内压力的下降，活塞下侧的压力高于上侧，使活塞与阀芯一起沿轴向向上移动逐渐关小溢流阀口的开度。当输出压力达到设定值时，溢流阀口与阀盖底面完全贴合，输出腔与溢流腔之间通路被隔断，溢流停止。此时，溢流阀口与调压阀口同时关闭，阀处于气体停止流动的静平衡状态。由于阀盖上、下侧所受气压处于相互抵消的平衡状态，所以，无论进气口的压力如何波动，都不能影响阀内压力平衡，因而能够确保出口压力始终稳定在所需要在设定值上，使阀具有良好的压力特性。

N2工业氮气管道减压阀减压阀的性能

1、调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度，调压范围主要与调压弹簧的刚度有关。

2、压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性，输出压力波动越小，减压阀的特性越好，输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。

3、流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性，当流量g发生变化时，输出压力的变化越小越好，一般输出压力越低，它随输出流量的变化波动就越小。

一种新型气体减压阀,包括阀体、阀体上设置的进气口和出气口、以及调节压力大小的压力调节螺杆、主弹簧、弹簧垫片、复位弹簧和活门；其特征在于：所述的进气口和出气口上分别安装有高压表和低压表；复位弹簧连接活门设置于节流腔体中,节流腔体一侧与进气口连通,节流腔体底端设有溢流孔；溢流孔与活门对应,并通过气室与出气口连通；活门的下端设置有刚性阀芯,刚性阀芯下端连接有竖直方向上移动的气密组件,气密组件下设置有弹簧垫片,弹簧垫片下侧连接主弹簧,主弹簧与压力调节螺杆连接。

YK43F-25C 先导活塞式N2工业氮气管道碳钢减压阀选型步骤如下：

1、 确定进出口压力，根据进口和出口压力来确定减压阀所需的压力等级；

2、 根据气体的具体介质，来选择减压阀的阀体和密封材质，如果一般气体可以选用铸钢，不锈钢或者铸铁，如果是氧气，就必须选用经过脱油脱脂的不锈钢或者黄铜；

3、 根据流量要求，就是确定好CV值，来选择合适的减压阀的口径；

N2工业氮气管道减压阀的基本性能

减压阀（ reducing valve）是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，

　　（1） 调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。

　　（2） 压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。

　　（3） 流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。

YK43F-25C 先导活塞式N2工业氮气管道碳钢减压阀氮气理化性能

氮气，常况下是一种的气体，且通常***。氮气占大气总量的78.12%（体积分数），是空气的主要成份。常温下为气体，在标准大气压下，冷却至-195.8℃时，变成没有颜色的液体，冷却至-209.86℃时，液态氮变成雪状的固体。氮气的化学性质很稳定，常温下很难跟其他物质发生反应，但在高温、高能量条件下可与某些物质发生化学变化，用来制取对人类有用的新物质。

中文名：氮气

英文名：Nitrogen

化学式：N2

相对分子质量：28.013

化学性质：不活泼

CAS登录号：7727-37-9

化学式 N2

相对分子质量 28.013

CAS登录号 7727-37-9

EINECS登录号 231-783-9

英文名称 Nitrogen

熔点 63.15K，-210℃

沸点，101.325kPa（1atm）时 77.35K，-195.8℃

临界温度 126.1K，-147.05℃

临界压力 3.4MPa，33.94bar，33.5atm，492.26psia

临界体积 90.1cm3/mol

临界密度 0.3109g/cm3

临界压缩系数 0.292

液体密度，-180℃时 0.729g/cm3

液体热膨胀系数，-180℃时 0.00753 1/℃

表面张力，-210℃时 12.2×10-3 N/m，12.2dyn/cm

气体密度，101.325 kPa（atm）和70F（21.1℃）时 1.160kg/m3，0.0724 lb/ft3

气体相对密度，101.325 kPa（1atm）和70F时（空气=1）  0.967

YK43F-25C 先导活塞式N2工业氮气管道碳钢减压阀

N2工业氮气管道减压阀主要技术参数和性能指标

*：壳体试验不包括膜片、顶盖

流量系数（Cv）

目前，减压阀计算技术国外发展很快，就CV值计算公式而言，早在20世纪70年代初ISA（标准协会标准）就规定了新的计算公式，电工委员会IEC也正在制定常用介质的计算公式。下面介绍一种在平均重度法公式基础上加以修正的新公式。

YK43F-25C 先导活塞式N2工业氮气管道碳钢减压阀原公式推导中存在的问题

在前节的CV值计算公式推导中，我们可以看出原公式推导中存在如下问题：

（1）把调节阀模拟为简单形式来推导后，未考虑与不同阀结构实际流动之间的修正问题。

（2）在饱和状态下，阻塞流动（即流量不再随压差的增加）的差压条件为△P／P=0.5 ，同样未考虑不同阀结构对该临界点的影响问题。

（3）未考虑低雷诺数和安装条件的影响。

压力恢复系数 FL    由P1在原公式的推导中，认为调节阀节流处由P1直接下降到P2，见图2－3中虚线所示。但实际上，压力变化曲线如图2－3中实线所示，存在差压力恢复的情况。不同结构的阀，压力恢复的情况不同。阻力越小的阀，恢复越厉害，越偏离原推导公式的压力曲线，原公式计算的结果与实际误差越大。因此，引入一个表示阀压力恢复程度的系数FL来对原公式进行修正。FL称为压力恢复系数（Pressure reecvery factor）。

YK43F-25C 先导活塞式N2工业氮气管道碳钢减压阀

YK43F-25C 先导活塞式N2工业氮气管道碳钢减压阀【氮气减压阀】主要零件材料

N2工业氮气管道减压阀外形尺寸（PN1.6-4.0）

N2工业氮气管道减压阀外形尺寸（PN6.4-16.0）

YK43F-25C 先导活塞式N2工业氮气管道碳钢减压阀

YK43F-25C 先导活塞式N2工业氮气管道碳钢减压阀

摘要本实用新型涉及一种先导活塞式减压阀。该阀的主要技术特征是在已有先导活塞式减压阀结构的基础上，将原来开在主、副阀体上相接构成的反馈压力信号进、出口通道去掉，改为由外接于阀体上的两根反馈管代替，因而不仅使加工制造容易、结构合理、体积小、重量轻、调压性能好，而且清洗、维修更为方便，可广泛用于对空气、氧气、氮气、二氧化碳、乙炔和惰性气体等介质的输送。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

N2工业氮气管道减压阀氮气减压阀的调节方法：

1、使用时先打开钢瓶总开关，然后顺时针转动低压表压力调节螺杆，使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。这样进口的高压气体由高压室经节流减压后进入低压室，并经出口通往工作系统。

2、转动调节螺杆，改变活门开启的高度，从而调节高压气体的通过量并达到所需的压力值。

3、减压阀都装有安全阀。它是保护减压阀并使之安全使用的装置，也是减压阀出现故障的信号装置。如果由于活门垫、活门损坏或由于其它原因，导致出口压力自行上升并超过一定许可值时，安全阀会自动打开排气。

YK43F-25C 先导活塞式N2工业氮气管道碳钢减压阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属活塞式减压阀系列，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
