产品介绍Product introduction

zdy12000ld西安煤科院定向钻机 钻机配件 回转油路板总成KD12.1.2.12

产品信息

• 产品类别：矿用设备

• 品牌：GM

• 开关类型：

• 材质：

• 特殊用途：

• 加工定制：是

• 产地/厂家：

重庆4000钻机配件-重庆煤科院ZYW4000钻机配件

1 用途及适用范围

ZYW-4000 煤矿用全液压钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆防灭火孔、煤层

注水孔、防突卸压孔、地质勘探孔及其它工程孔。适用于岩石坚固性系数 f? 12 的各种煤层、岩层。

要求巷道或钻场断面大于 7.5m2，高度大于 2.5m，宽度大于 3m。

2 主要结构和工作原理

钻机整体结构如图 1 所示，液压系统见图 10。 钻机主要由泵站、 操作台、 动力头、 机架、 夹持

器、 底架、 导向套、 立柱和钻具等部件组成。 液压系统中采用了联动油路，能实现钻机主机中的动

力头正反旋转、卡盘及夹持器的松开和夹紧、动力头的进退和旋转与卡盘及夹持器联动各种功能。

2.1 泵站（LD4000ZYW01）

泵站（图 2）主要由电动机、双联柱塞泵、鼓形齿式联轴器、连接罩、油箱、精(粗)滤油器、

冷却器、空气滤清器及底架等部件组成。泵站功能是将电能转换成液压能(压力油)。电动机通过鼓

形齿式联轴器驱动双联柱塞泵旋转，油泵从油箱吸入液压油，并输出压力油。大泵输出的压力油至

钻进多路换向阀；小泵输出的压力油至手动换向阀。调节大泵上的节流阀手柄，改变大泵的排量，

即可调节钻机的输出转速。 油箱容积 200L，其作用是储存、冷却和过滤工作介质（46#抗磨液压油）。

2.2 操作台（LD4000ZYW02）

操作台（图 3） 主要由台架、 集成多路阀组（图 13） 、 推进油路切换阀、 溢流阀、压力表、胶

管等组成，用于操纵液压系统各元件的动作，以实现钻机的正常运转。其中集成多路阀组由两片阀、

夹持器联动—保持—松开功能选择阀、卡盘联动—松开功能选择阀、进杆—退杆钻进功能选择阀、

液控换向阀、顺序阀、减压阀、梭阀及单向阀等组成。 操作两片阀上的手把，可控制钻机动力头正、

反向旋转、 动力头正常进退和快速进退、 机架倾角的调整。 集成多路阀组通过操作这些功能阀，可

实现钻机的多种联动功能。 在钻进过程中必须将进退解锁—进退锁定功能选择阀置于解锁位。 调节

溢流阀可控制推进力， 即控制钻进的钻压。

2.3 动力头（LD4000ZYW03）

动力头（图 4） 主要由柱塞马达、 减速箱和胶套卡盘(图 12)等组成。动力头的功能是将液压能

转换成机械能。压力油驱动马达旋转，经减速箱减速后带动主轴及卡盘夹紧钻具一起旋转， 输出转

速和转矩。 调节马达上的手轮，可改变马达的排量，即改变钻机的输出转速和转矩。

减速箱为两组齿轮减速传动机构。 变速时，顺时针或逆时针旋转马达手轮，钻机转速逐渐增

大或逐渐减小。顺时针或逆时针旋转变量泵手轮，钻机转速逐渐减小或逐渐增大。 （注：转速调

整时，钻机必须停止旋转和推进。 ）

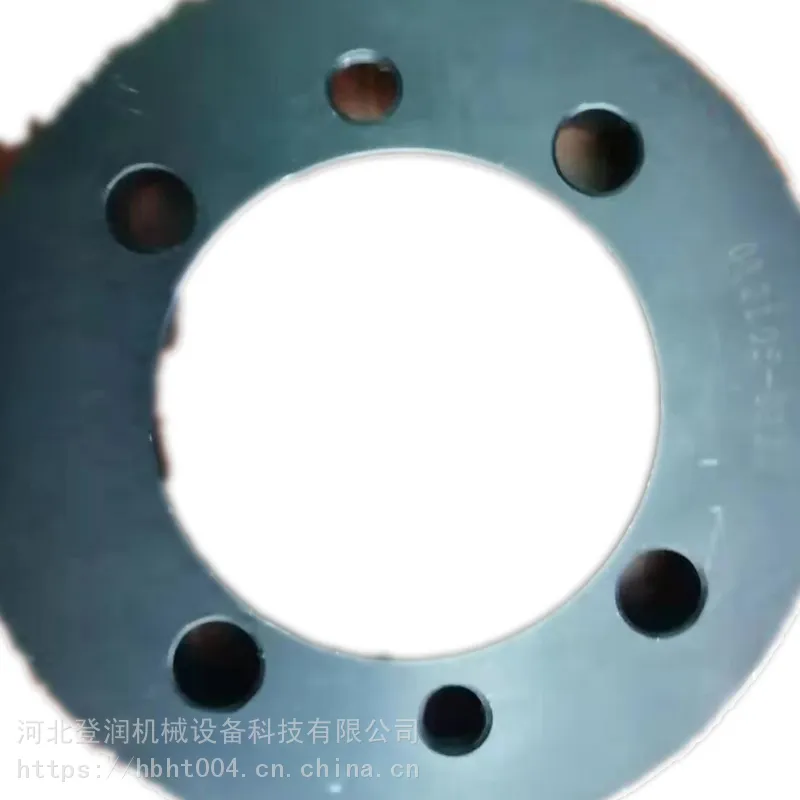

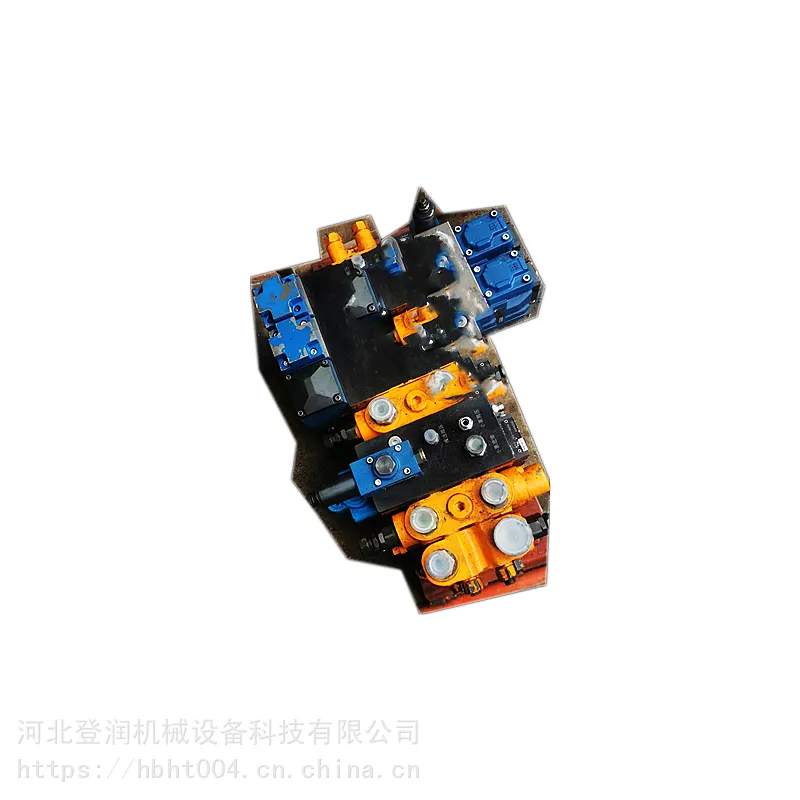

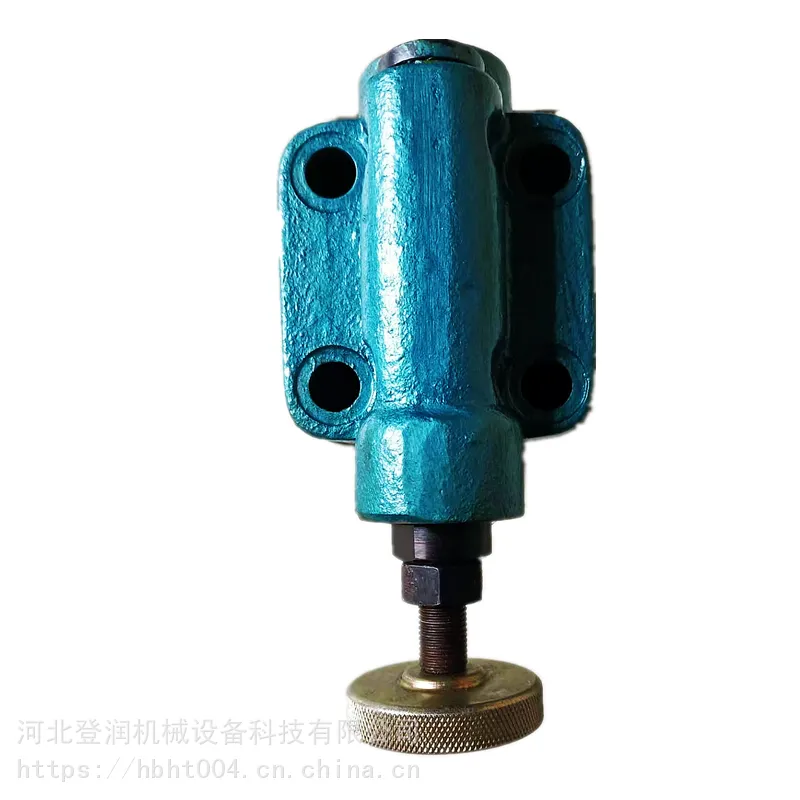

产品实拍图Product picture

正面

侧面

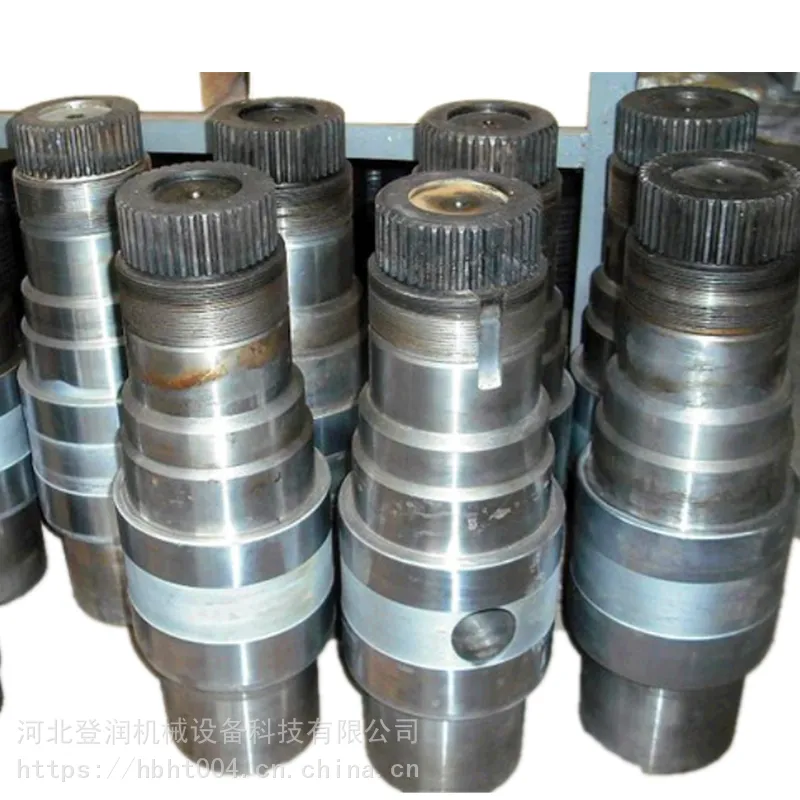

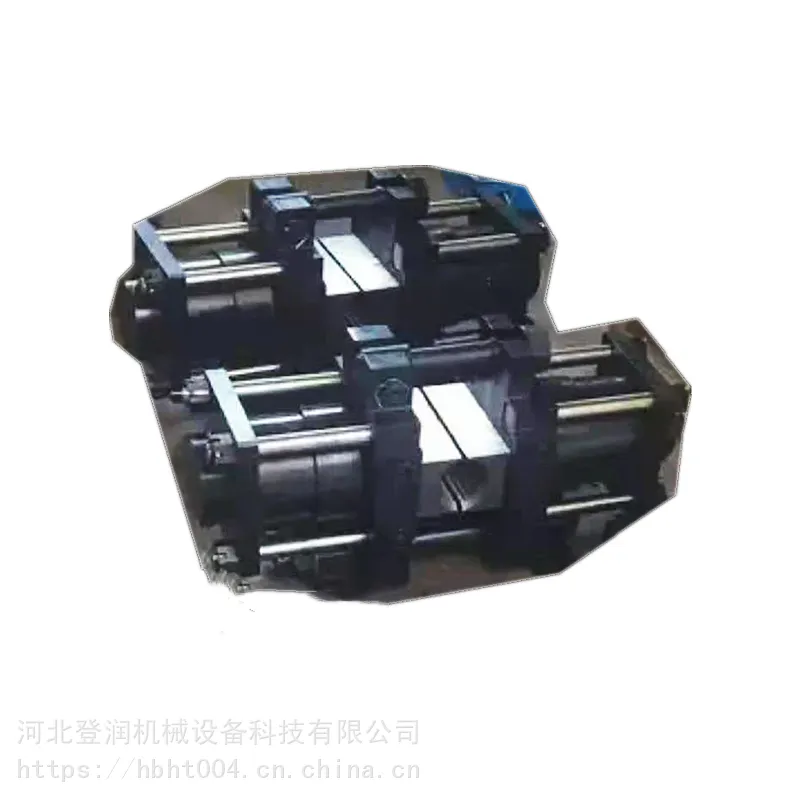

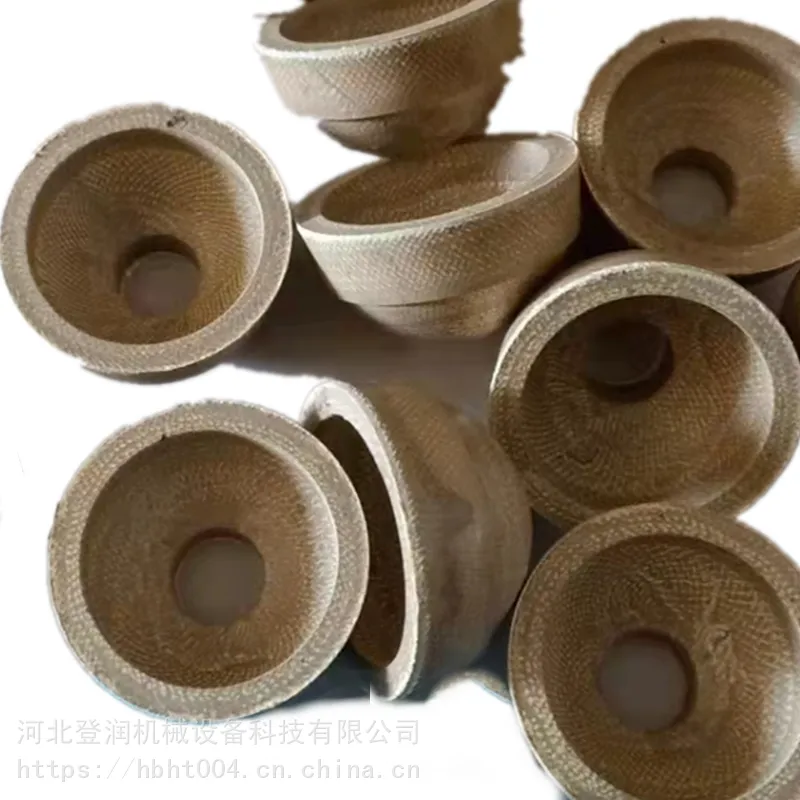

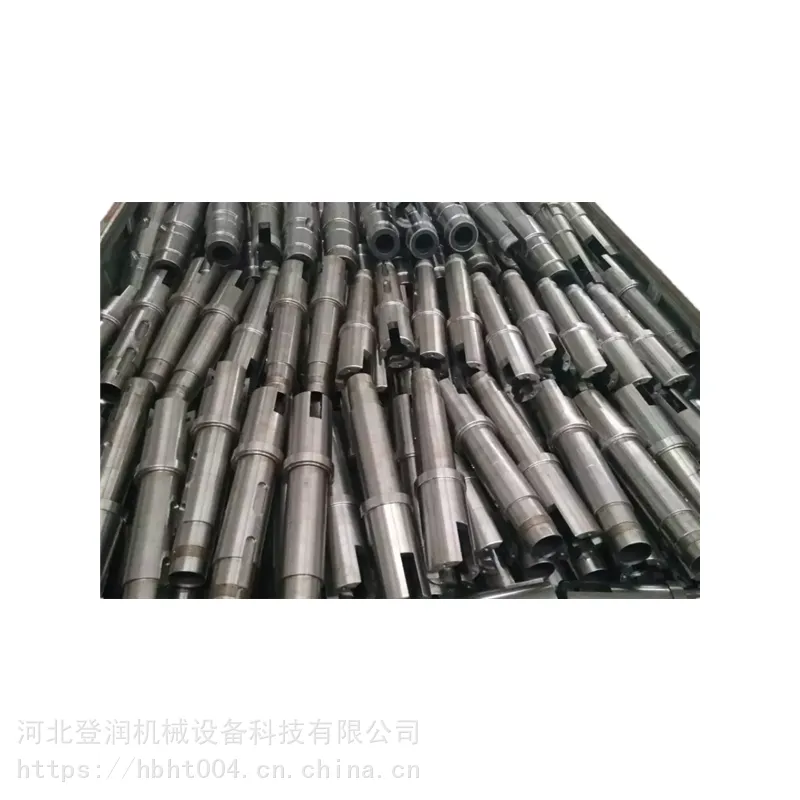

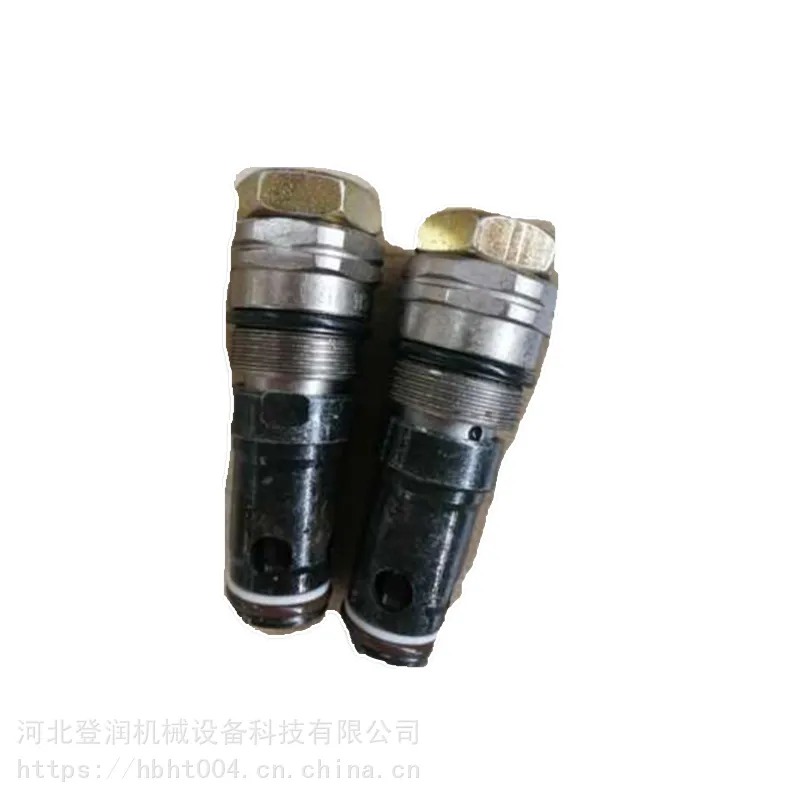

产品细节图Product detail drawing

更多角度展示产品

更多角度展示产品

更多角度展示产品

更多角度展示产品

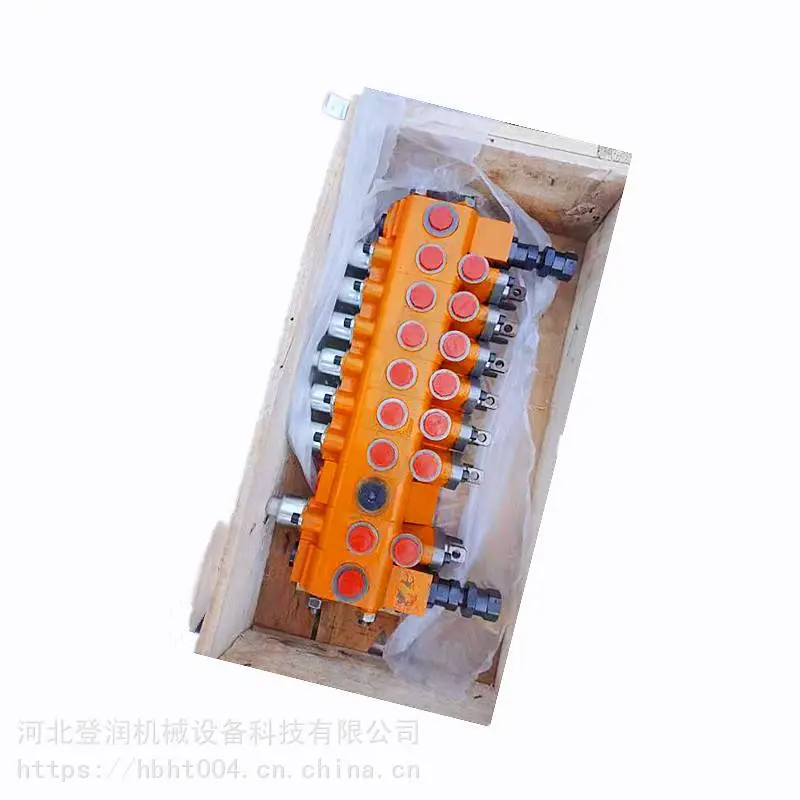

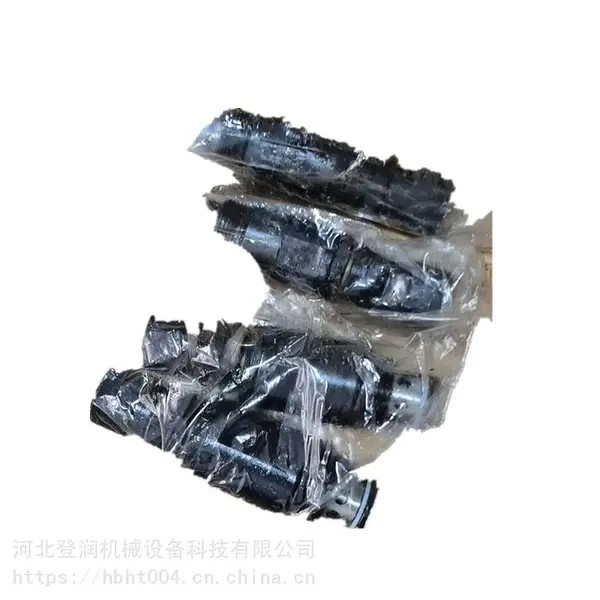

产品包装Product packaging

定制说明Custom instructions

购买须知Purchase notice

1.货源说明

   工厂直发

2.付款方式

   款到发货

3.退换货政策

 收到货7天内有问题可以退换。

4.票据制度

   专票
