FZW28智能分界负荷开关厂家

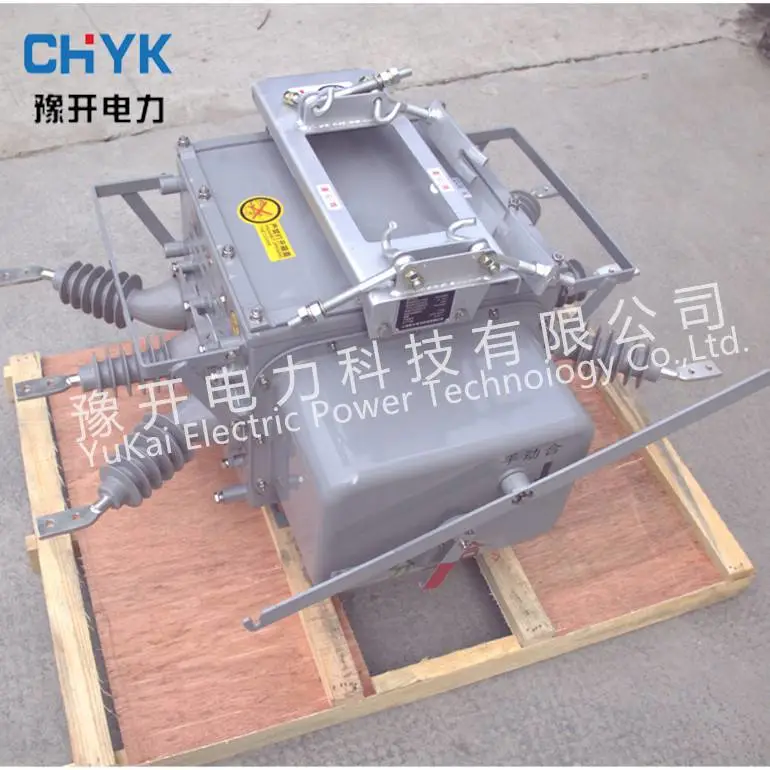

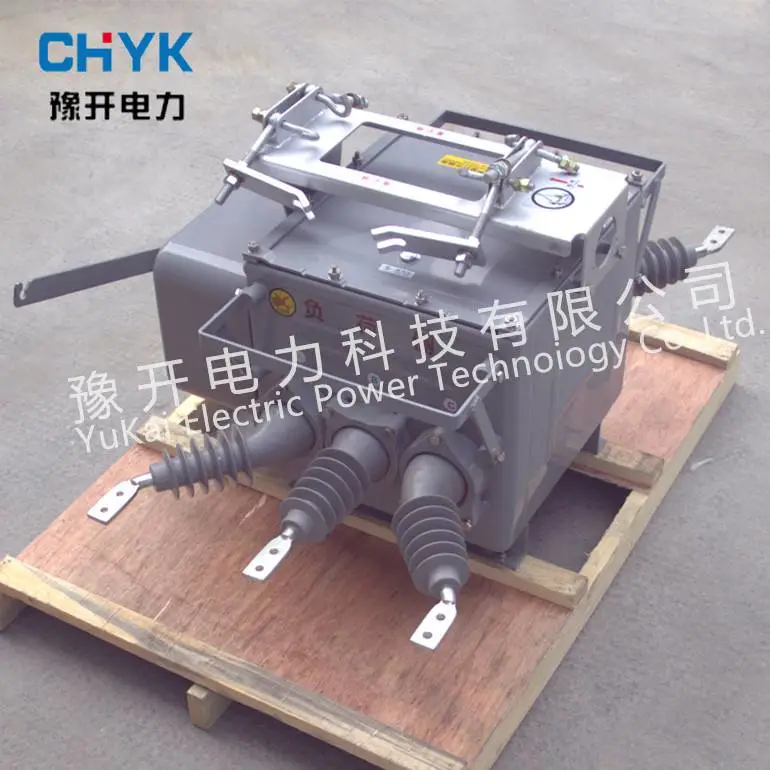

FZW28-12智能分界负荷开关是一种改进的产品，具有手动和电动操作功能。开关本体采用引进日本东芝公司VSP5-12型免维护负荷开关，成熟的不锈钢箱式密封结构，具有良好的密封性能，使之不受外界环境影响，是一种免维护产品。

10KV柱上分界开关 FZW28-12户外智能分界负荷开关

FZW28-12智能分界负荷开关

1. 10 kV看门狗分界断路器馈电架空线路的特点

对于远近郊区供电公司来说，在所辖主网主系统中10 kV馈电出线的安全供电十分重要。但是，10 kV馈电线路特点是结构多样，事故多发，特别是在城近郊区和远郊区地区还存在大量的架空输电线路，这些架空输电线路往往都是多分支线路，性差，遇到刮风下雨等恶劣天气，接地和短路故障频发，严重影响了电网的供电。

1.1 线路结构复杂事故查找困难

用户专线只带一两条支线，有的线路是T接多条支线或多台变压器呈放射状；有的线路短到几十米，有的线路长达几十千米；有的架空线路穿山越岭维护困难，有的配电变压器老化严重；有的全线架空，有的是电缆架空混合线路；有些架空线路临时带有电缆用户、带有临时箱变。架空线路一旦发生故障查找困难，特别是当线路发生单相接地时，由于故障点难以确定，往往延误了事故处理，造成故障扩大，进一步发展为相间短路，或者损坏电气设备。

1.2 线路保护配置相对简单

变电站10 kV架空线路保护一般只配置过流、速断、重合闸保护，在小电阻接地系统中再配置两段零序保护。因此，为***继电保护的选择性和灵敏性，就必须使整条线路都处在保护范围之内，要求线路末端故障时，保护应有足够的灵敏度。这样，就会由于一处故障造成全线停电，并且线路上下级保护呈阶梯性相互配合，在线路末端已经没有保护级差时间，只能失去选择性故障掉闸而致使全线掉闸。

1.3 不同的10 kV接地方式

对于消弧线圈接地系统，10 kV配电线路发生线路单相接地故障时不掉闸，只发接地信号。对于小电阻接地系统，10 kV配电线路配置零序保护，单相接地故障时掉闸。

1.4 10 kV馈线架空线路故障***、可靠性差,10 kV馈线的故障***，可靠性差。

随着用户对安全供电的可靠性要求越来越高, 安装带有微机保护测控，以及通讯模块融为一体的用户分界开关,成为解决配电网上述问题的有效之一。

2. 分界断路器的性能和主要作用

2.1 性能及结构

一般分界断路器由开关本体及测控单元两大部分构成见，结构示意图1。

图1　分界断路器控制器示意图

我公司的分界断路器其主要功能：运行中自动断开用户侧相间短路故障、自动切除用户侧接地故障，并可用于操作断开故障电流.

分界断路器带有一套外置电压互感器、一套内置电流互感器；有CPU内部处理器和通讯模块；故障跳闸时带有电压判断和故障记忆；具备跳闸闭锁功能。

分界断路器适用于10 kV中性点不接地、经消弧线圈接地或经低电阻接地系统的10 kV架空配电线路与用户（含临时用户）的分界。

2.2 主要作用

2.2.1自动切除单相接地故障

当用户支线发生单相接地故障时，分界开关自动分闸，甩掉故障支线，***变电站及馈线上的其它分支用户安全运行。

2.2.2自动断开相间短路故障

当用户支线发生相间短路故障时，分界断路器立即分闸甩掉故障线路。故障线路被隔离，使馈线上的其它分支用户迅速恢复供电。

2.2.3快速定位故障点

用户支线故障造成分界开关动作后，仅责任用户停电，并可主动上报故障信息，使电力公司能迅速明确事故点，及时进行现场处理，使故障线路尽早恢复供电。
