| 产品特性:IC芯片 | 品牌:INJOINIC | 型号:IP2759 |
| 类型:其他IC | 用途:TWS耳机充电仓芯片 | 封装:QFN40 |
| 系列:IP | 批号:2026+ | 特色服务:技术支持 |
| 产品说明:原厂正品 | 包装:5000pcs/盘 | 应用领域:3C数码 |
| 输入电压:4.5V~6V | 工作温度:0~70℃ | 输入耐压:15V |

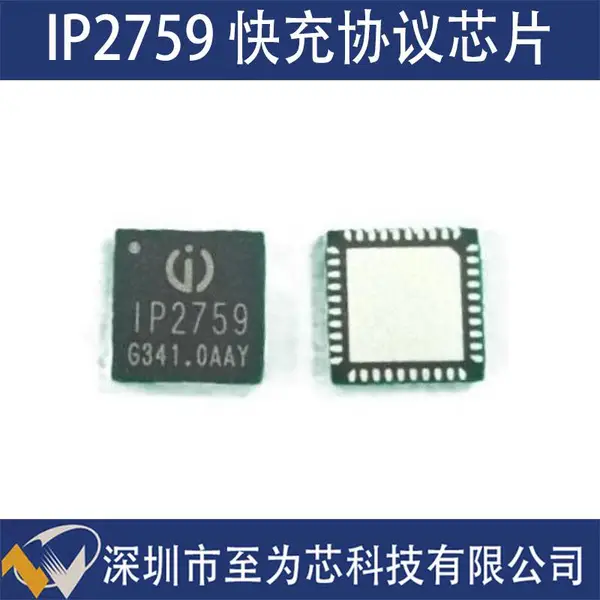

IP2759 是一款高度集成的多口快充协议控制芯片,专为多USB端口(如三口)设计,支持主流快充协议的独立控制,适用于适配器、车充等单向输出场景。其核心优势在于高集成度、多协议兼容性和高可靠性,具体特性如下:
一、特性
1、快充协议全覆盖
USB PD 3.2:支持PPS/EPR28V,兼容***快充标准。
高通QC系列:从QC2.0到QC5全覆盖,满足不同设备需求。
私有协议:华为FCP/SCP、AFC、联发科PE+、UFCS融合快充等,兼容主流品牌设备。
通用协议:BC1.2、Apple 2.4A、SAMSUNG 2.0A,确保基础充电兼容性。
三口独立控制:每个端口可同时触发不同协议快充,互不干扰。
2、高精度控制与补偿
三路独立环路控制:电压/电流可编程调节,支持线损补偿,确保输出稳定性。
高端电流检测:精准监测电流,避免过载风险。
3、灵活的电压调整与驱动
支持PWM反馈、光耦驱动、I2C接口三种控制方式,适配不同电路设计。
集成6路NMOS驱动,简化外围电路设计。
4、多重保护机制
输出保护:过流、过压、短路保护(三路独立)。
过温保护:最多4路NTC检测,支持开路检测。
信号线保护:DP/DM/CC1/CC2耐压30V,防止静电或浪涌损坏。
5、低功耗与可定制性
支持待机低功耗模式,延长设备续航。
宽工作电压(3V~30V),支持在线升级,适应未来协议扩展。
6、紧凑封装
5mm×5mm QFN40封装,0.4mm间距,节省PCB空间,降低BOM成本。
二、应用场景与优势
1、多口适配器
场景:桌面充电器、旅行适配器等需同时为多设备充电的场景。
优势:三口独立快充,避免协议冲突;高集成度减少元件数量,缩小体积。
2、车载充电器
场景:汽车点烟器转USB快充,支持手机、平板、笔记本同时充电。
优势:兼容车厂私有协议(如AFC),适配不同车型;自动泄放功能提升安全性。
3、系统集成应用
场景:显示器、电视等带USB输出的设备,需扩展PD快充功能。
优势:I2C接口便于与主控通信,实现智能化充电管理。
三、技术亮点与行业价值
协议兼容性
覆盖从公有协议(PD/QC)到私有协议,解决多品牌设备兼容性问题。
UFCS融合快充支持,推动行业标准化进程。
高集成度设计
集成电压基准、NMOS驱动、光耦控制等功能,减少外围元件(如电阻、电容、MOSFET),降低设计复杂度。
可靠性保障
多重保护机制(过温、过压、短路)和30V耐压设计,适应复杂电磁环境,提升产品寿命。
成本优化
紧凑封装和低BOM成本,适合大规模量产,尤其对价格敏感的中低端市场更具竞争力
