计算机及仪表电缆的代号、结构、技术要求、试验方法和验收规则等。

本规范适用于电子计算机系统、监控回路、自动化控制系统的信号传输及检测仪器、仪表连接用连

接线。

2 规范性引用文件

下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的

修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究

是否可使用这些文件的***版本。凡是不注日期的引用文件，其***版本适用于本规范。

GB/T 2951—2008 电缆绝缘和护套材料通用试验方法

GB/T 2952 电缆外护层

GB/T 3048—2007 电线电缆电性能试验方法

GB/T 3956 电缆的导体

GB 5441—85 通信电缆试验方法

GB/T 6995 电线电缆识别标志

GB/T 9330.1-2008 塑料绝缘控制电缆 第 1 部分： 一般规定

GB/T 17650-1998 取自电缆或光缆的材料燃烧时释出气体的试验方法

GB/T 19666-2005 阻燃和耐火电线电缆通则

JB/T 8137—1999 电线电缆交货

JB/T 10696.7-2007 电线电缆机械和理化性能试验方法 第7部分:抗撕试验

3使用条件

3.1 工作电压：交流50Hz U0/U 300/500V

3.2 电缆长期工作温度：

聚乙烯绝缘电缆 +70℃；

聚氯乙烯绝缘电缆 +70℃；

无卤低烟聚烯烃绝缘电缆 +70℃；

交联聚乙烯绝缘电缆 +90℃；

硅橡胶绝缘电缆 +180℃；

氟塑料绝缘电缆 +200℃

4 产品代号说明、表示方法及产品规格

4.1 代号

系列代号

计算机及仪表用电缆 DJ

导体特征代号

铜导体 省略

1TICW/06-2009

绝缘特征代号

聚乙烯绝缘 Y

无卤低烟阻燃聚烯烃绝缘 E

聚氯乙烯绝缘 V

交联聚乙烯绝缘 YJ

硅橡胶绝缘 G

氟塑料绝缘 F

护套特征代号

聚乙烯护套 Y

无卤低烟阻燃聚烯烃护套 E

聚氯乙烯护套 V

硅橡胶护套 G

氟塑料护套 F

屏蔽特征代号

铜线或镀锡铜线编织屏蔽 P

铜带屏蔽（铜/塑复合带） P2

铝/塑复合薄膜屏蔽 P3

钢带（钢/塑复合带） P4

铝/塑复合带+铜丝编织总屏蔽 P5

结构特征代号

软结构(移动敷设用) R

燃烧特性代号

电缆燃烧特性代号和表示方法及燃烧特性要求符合 GB/T 19666 的规定。

4.2.2举例

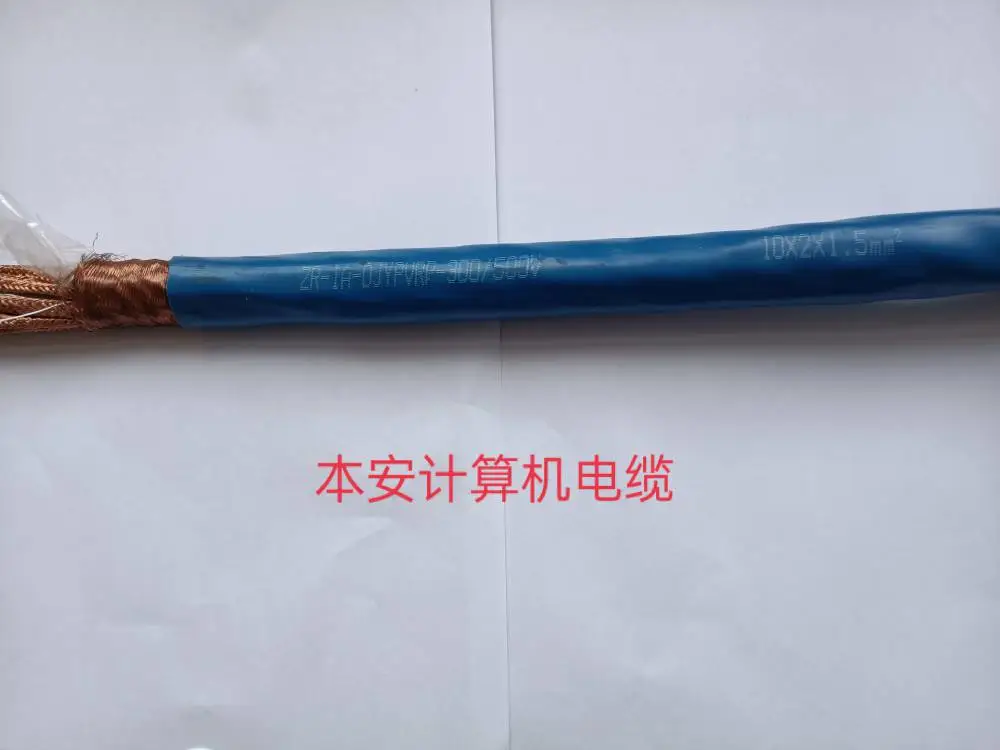

a) 10对2芯1.0mm2铜导体聚乙烯绝缘铜线编织总屏蔽聚氯乙烯护套计算机电缆。

DJYVP 10×2×1.0 TICW/06-2009

b) 20对2芯1.0mm2铜导体聚乙烯绝缘铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套计算机电缆。

DJYP3VP3 20×2×1.0 TICW/06-2009

c）7对2芯1.0mm2铜导体聚乙烯绝缘铜带总屏蔽聚氯乙护套计算机电缆

2TICW/06-2009

3

DJYVP2 7×2×1.0 TICW/06-2009

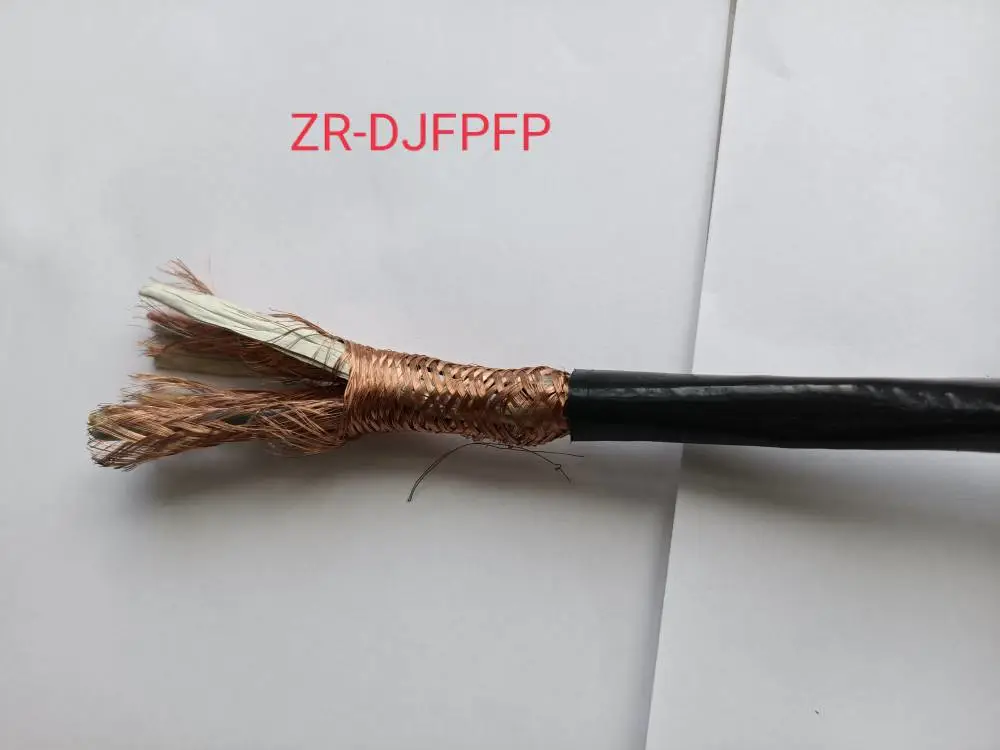

d）7 对 2 芯 1.5mm2铜导体氟塑料绝缘铜丝编织分屏蔽及总屏蔽氟塑料护套计算机软电缆。

DJFPFRP 7×2×1.5 TICW/06-2009

绝缘的平均厚度应不小于标称厚度。其最薄处厚度应不小于标称

厚度的 90%-0.1mm。

5.2.3绝缘线芯如采用颜色识别标志，其颜色应符合 GB/T 6995 规定,颜色应不迁移、***。

5.2.4绝缘物理机械性能符合表 5 的要求。

5.2.5绝缘线芯应按 GB/T3048 的规定经受 4kV 交流 50Hz 火花试验检查。

表 2 绝缘混合料

绝缘混合料

代号

工作温度℃

聚乙烯

PE

70

无卤低烟阻燃聚烯烃

WJ1

70

聚氯乙烯

PVC/A

70

交联聚乙烯

XLPE

90

硅橡胶

G

180

氟塑料

F

200

6.7电容不平衡

6.7.1屏蔽电缆线对对地的电容不平衡值，长度为 250m，频率为 1kHz 时，应不超过 500 pF。对不

是 250m 长度测量值应做如下核正：测量值应乘上 250/L，L 是试验电缆的长度（m），少于 100m 长度作

100m 考虑。

6.7.2无分屏蔽电缆线对与线对的电容不平衡值，长度为 250m，频率为 1kHz 时，应不超过 250 pF，

对不是 250m 长度测量值应做如下核正：测量值应乘上 250/L，L 是试验电缆的长度（m），少于 100m 长

度作 100m 考虑。

6.8屏蔽抑制系数

电缆屏蔽抑制系数，只有总屏或只有分屏的电缆应不超过 0.05，分屏加总屏的电缆应不

超过 0.01。

其试验方法按附录 B。

注：该项试验在用户要求时测试。

6.9如产品代号前有燃烧特性代号，其性能和要求符合 GB/T 19666 的要求。
