MiniBOOSTER HC1系列增压器 重量仅有0.7千克 低压活塞

MiniBOOSTER 成立于 1994 年 1 月 1 日 初的六年半时间内，公司名称为 Iversen Hydraulics ApS。2000 年，公司更名为 miniBOOSTER Hydraulics A/S。在这期间，miniBOOSTER 产品逐渐被各个领域采用，并开发出产品应用程序。因此，我们成功地成长为全球往复式增压器制造商，产品通过全球销售网络行销世界各地。现在，miniBOOSTER产品能够解决多数领域的增压要求。产品程序包括针对压力达 5,000 bar、流量达 70 l/min 以及几乎各种流体媒介的解决方案。这充分证明了miniBOOSTER在现有产品以及动力产品开发方面的努力和成就。MiniBOOSTER 通过了*** 9001 认证，并且骄傲地成为几大关键应用领域的认可

　基本设计包括低压活塞 (LP)、高压活塞 (HP) 以及双稳态换向阀 (BV1)。单向阀 (DV) 是可选功能。

在系统压力下，液压流体流向端口 IN。流体通过端口 H 径直流经止回阀 KV1、KV2 和 DV(如果有)。此时全部流体通过增压器，然后高压侧 H 液压缸快速向前运动。随着液压缸遇到阻力，高压侧 H 的压力增加，直至达到液压泵提供的压力。达到液压泵提供的压力后，止回阀 KV1 和 DV 关闭，液压油流向 Vol 1。双稳态阀 BV1 通过 Vol 3 连接到通向油箱的 Vol 2。泵的压力传递到 Vol 1 后，活塞向下运动。

当活塞向下运动到 底端后，先导供油 1 压力增大，从而导致双稳态阀 BV1 变换位置。流体被引导流向 Vol 2，活塞向上运动，从而以更大的压力输送流体 终，压力由低压活塞 LP 与高压活塞 HP 的空间比决定。

一旦高压活塞 HP 运动到***，先导供油 1 将连接到油箱，双稳态阀 BV1 返回原始位置，循环重复进行，直至到达要求的终端压力。达到终端压力后，增压器停止运行，并且只有在需要维持高压侧 H 的压力时才再次运行。

压力可以通过先导止回阀 DV(如果有)从高压侧释放。通过将端口 R 连接到压力源，将端口 IN 连接到油箱，先导供油 3 的压力将会增大，从而允许高压侧 H 的流体流回油箱。

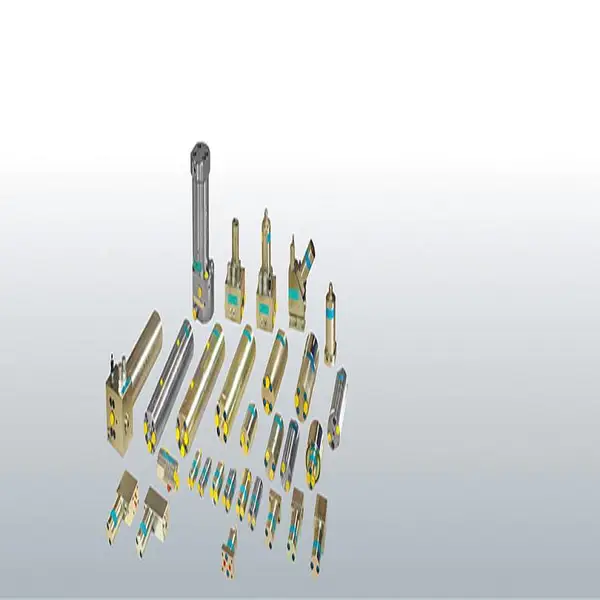

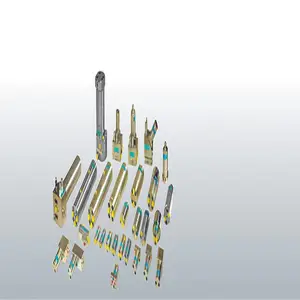

MiniBOOSTER 产品分类

1. 不锈钢增压器5个系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型号：HC7W 6.6 A 11）

A系列HC1W 型号：HC1W1.2A 1

2. 带滤芯增压器4个系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型号：HC7-9 6.6 B 9）

3. 双媒介增压器3个系列：HC2D系列（示例型号：HC2DHW4A 1），HC6D系列，HC9D系列（示例型号：HC9D2W 5.2 A 1）

4. 油增压-HC增压器： HC1系列，HC2系列（示例型号：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列

5. 增强系统-HC增压器4个系列：HC22系列，HC25系列（示例型号：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型号：HC63-013 20 A 1、HC63-013 8.2 A 1)系列

6. 增压系统M-HC增压器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型号：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便携式增压器系统 M-HC7 800bar系列，便携式增压器系统 M-HC7 2000bar系列，增压器系统 M-HC6系列

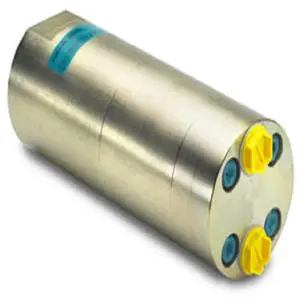

miniBOOSTER HC1系列增压器

描述：

HC1是最轻巧的miniBOOSTER单元，重量仅为0.7千克。非常适用于需要将设备安装在工具，电源组或其他设备上或其中的应用。

HC1将供应压力提高到较高的出口压力，并自动补偿机油消耗以维持高压。出口压力的调节是通过改变所提供的压力来进行的。

功能：

基本操作在功能图中说明。机油通过方向阀CV输送到IN口，并通过止回阀KV1，KV2和DV自由流到高压侧H。在这种情况下，通过助力器的流量，从而具有快速前进的功能。

当高压侧H上达到泵压力时，阀KV1，KV2和DV将关闭。最终压力将通过振荡泵单元OP实现。当达到高压侧H的末端压力时，设备将自动失速。如果由于消耗或泄漏而在高压侧存在压降，则OP阀将自动运行以维持最终压力。

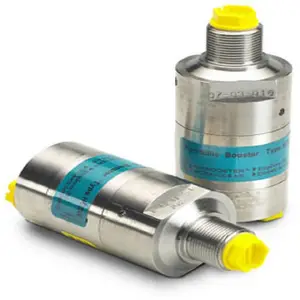

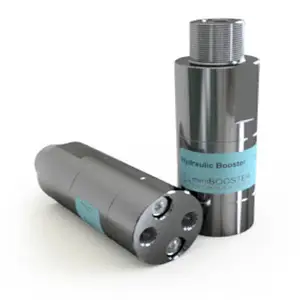

miniBOOSTER HC1W系列不锈钢助力器

描述：

HC1W是最轻巧的miniBOOSTER不锈钢316L，重量仅为0.7千克。非常适用于需要将设备安装在工具，电源组或其他设备上或其中的应用。

HC1W将供应压力提高到较高的出口压力，并自动补偿机油消耗以维持高压。出口压力的调节是通过改变所提供的压力来进行的。

功能

基本操作在功能图中说明。机油通过方向阀CV输送到IN口，并通过止回阀KV1，KV2和DV自由流到高压侧H。在这种情况下，通过助力器的流量实现了快速前进功能。

当高压侧H上达到泵压力时，阀KV1，KV2和DV将关闭。最终压力将通过振荡泵单元OP实现。当达到高压侧H的末端压力时，设备将自动失速。如果由于消耗或泄漏而在高压侧存在压降，则OP阀将自动运行以维持最终压力。

miniBOOSTER HC1W的订购示例：

当i = 4.0时，DV与BSPP连接器结合使用，用于在水中测试的<5 cSt（mm2 / s）的介质：HC1W – 4.0 – B – 1

当i = 4.0时，DV与BSPP连接器结合使用，用于在油中测试的> 5 cSt（mm2 / s）的介质：HC1W – 4.0 – B – 1S

注意事项！

在 G-模型 有2种型号可用，订货时请***相应：

动态–低滞后：HC1W的订购示例，其中包含i = 4.0 RV和BSPP连接：HC1W – 4.0 – G – 1

故障安全–高滞后：RV阀开度应根据具体情况确定。联系我们的技术支持。HC1W的订购示例，其中i = 4.0 RV，并包含开口比xx和BSPP连接：HC1W – 4.0 – G – xx – 1
