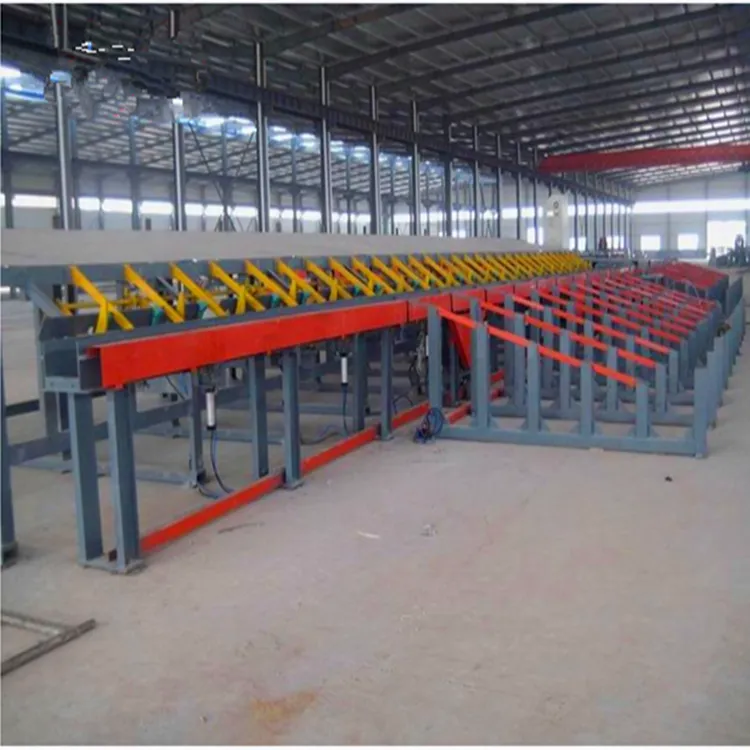

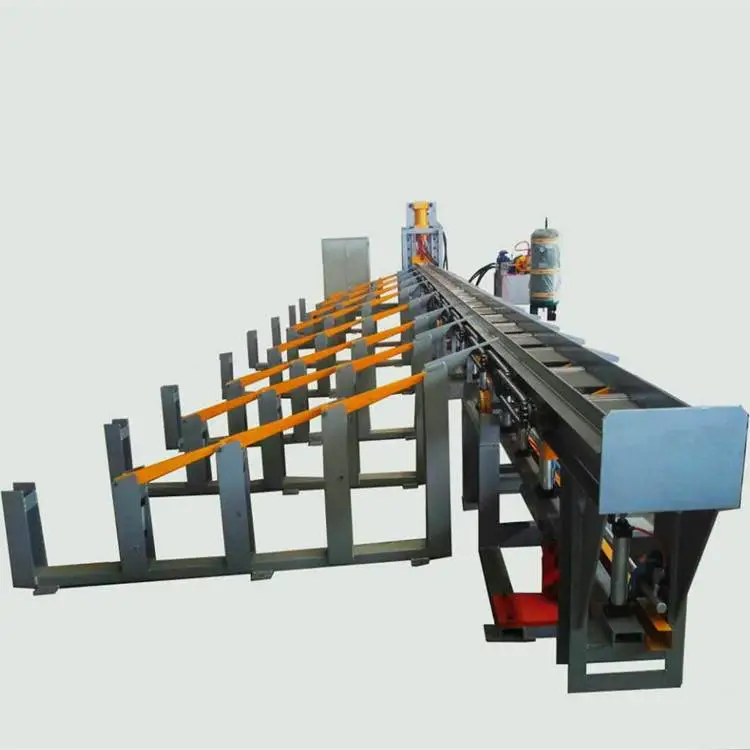

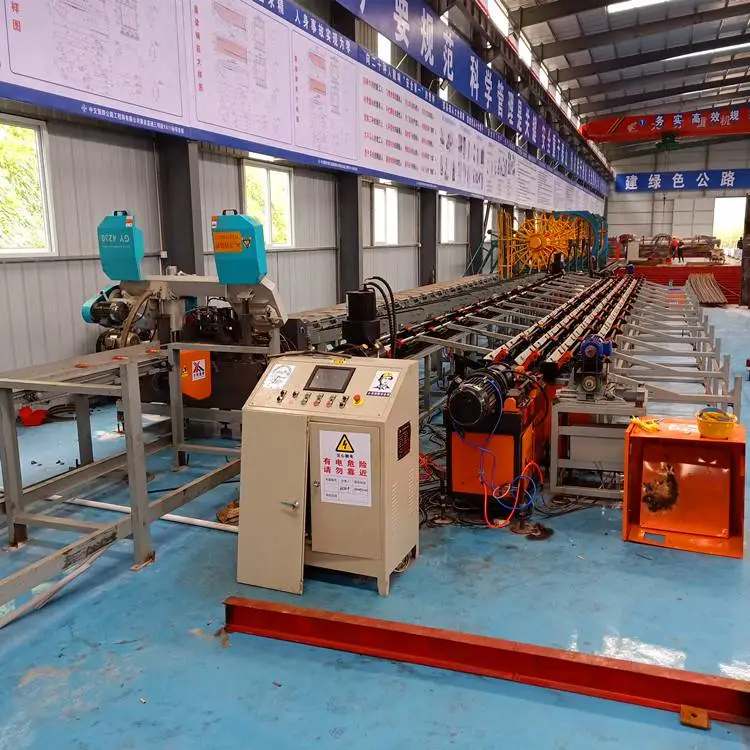

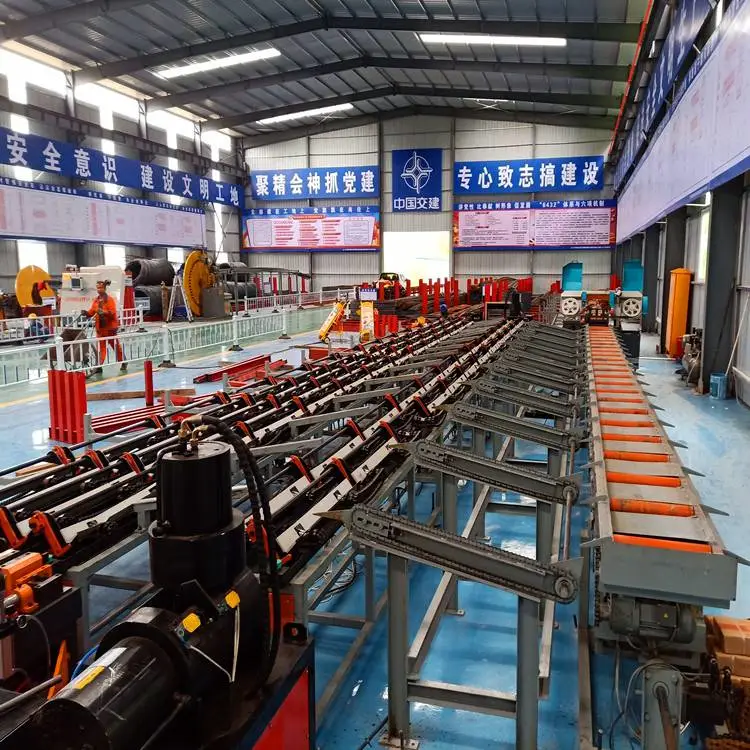

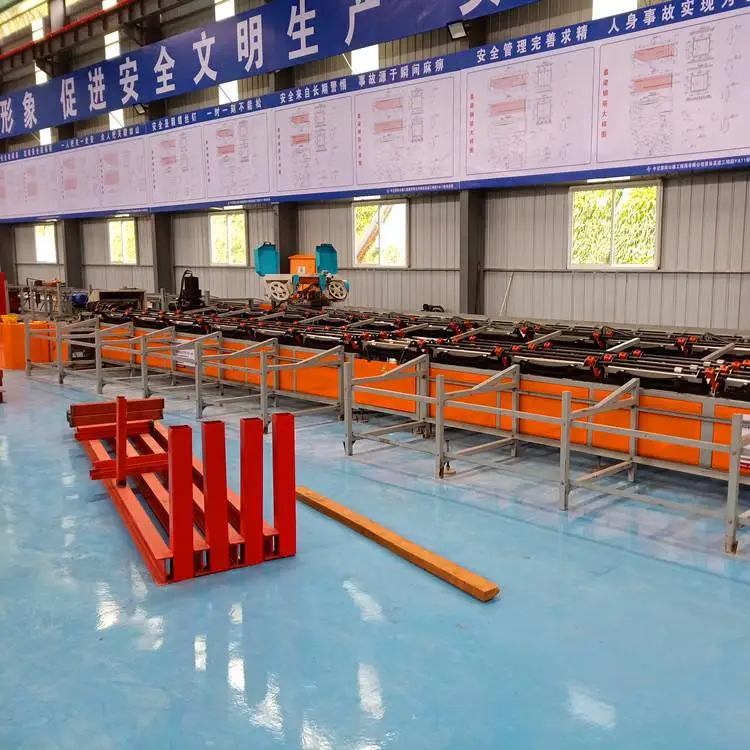

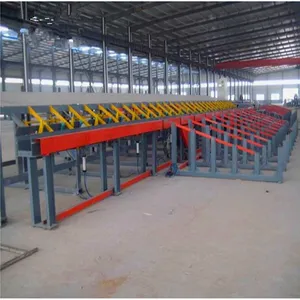

YGT-400型数控钢筋锯切套丝生产线介绍

我厂生产的数控钢筋锯切套丝线引进德国.技术水平，是一款主要针对于不同钢筋直径、高精度钢筋棒材的锯切，套丝，全自动数控锯切套丝一体机，能够将钢筋棒材按照需求，自动锯切成所需要长度，并对下好料的棒材进行分类储存，套丝，全自动化大型的数控钢筋锯切套丝设备。

1，采用伺服电机，锯切精度高。锯切后的钢筋自动分料，套丝方便。
2， 通过变频电机驱动丝杠机构来调整剪切刀口与定位挡板之间的距离，采用编码器测量，定尺精度高，可达±2mm，可剪切各种长度的钢筋。

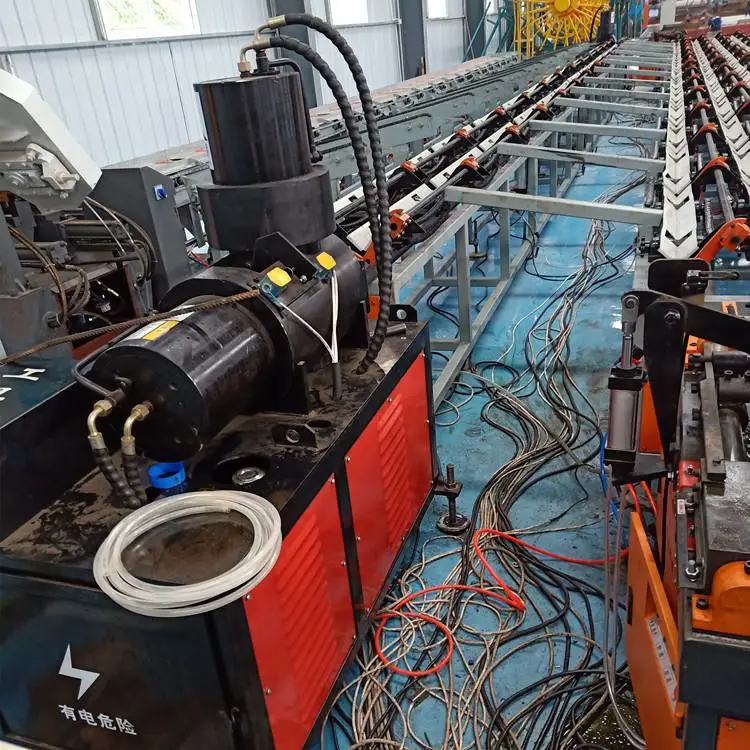

3， 采用液压锯切方式，体积小、产量高，与一些厂家的机械冲剪方式相比，具有噪音低，使用寿命长，设备运行稳定等特点；与此同时钢筋采用油缸压料，压力大，锯切时，钢筋不会转动，钢筋切头均匀。
4，锯床采用国内专用的双面夹紧锯床。
5、合理的气动系统设计理念，主管道采用不锈钢管传输，降低了压缩空气损耗；电磁阀安装在相应控制气缸的下方，响应速度快，便后维护。

序号 项目 参数
1 锯切钢筋直径范围 Φ12～40mm
2 锯切长度范围 1～12m
3 锯切精度 ±2mm
4 锯切频率 6次/小时
5 输送速度 1.92m/s
6 操作人数 2人
7 设备功率 25.5KW
8 设备外形尺寸 28m×3.3m×2.5m
9 电控系统 380V，50～60HZ
10 液压系统 系统压力31.5Mpa，液压站电机18.5KW
锯切能量表 （三级钢，57kg/mm2）（注意：锯切钢筋数量要在能量级以内）
根数 n 32 20 18 15 13 12 10
直径 Φ 12mm 16mm 20mm 25mm 28mm 32mm 40mm
