西门子触摸屏与S7-200Smart之间无线以太网通信方案

特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。

在实际系统中，同一个车间里分布多台PLC，用触摸屏集中控制。通常所有设备距离在几十米到上百米不等。在有通讯需求的时候，如果布线的话，工程量较大且不美观，这种情况下比较适合采用无线通信方式。本方案以西门子触摸屏和2台西门子S7-200SMART为例，介绍触摸屏与多台 PLC的无线通信实现过程。在本方案中采用了达泰西门子PLC无线通讯终端——DTD418M，作为实现无线通讯的硬件设备。

一、方案概述

本方案中，用户无需更改网络参数和原有程序，通过西安达泰电子欧美系PLC专用无线通讯终端-- DTD418M，即可直接替换触摸屏与PLC之间有线以太网通讯，且稳定方便的实现无线以太网通讯。

无线网络图

二、测试参数

主从关系：1主2从
通讯接口：RJ45接口
供电：12-24VDC
通讯协议：S7、Profinet、ModbusTCP协议
传输距离：100米，1KM

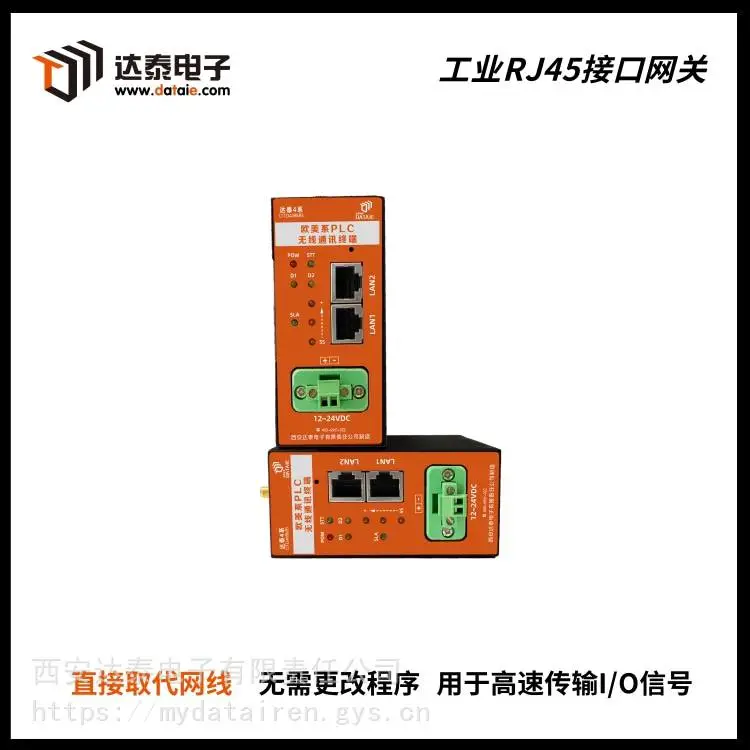

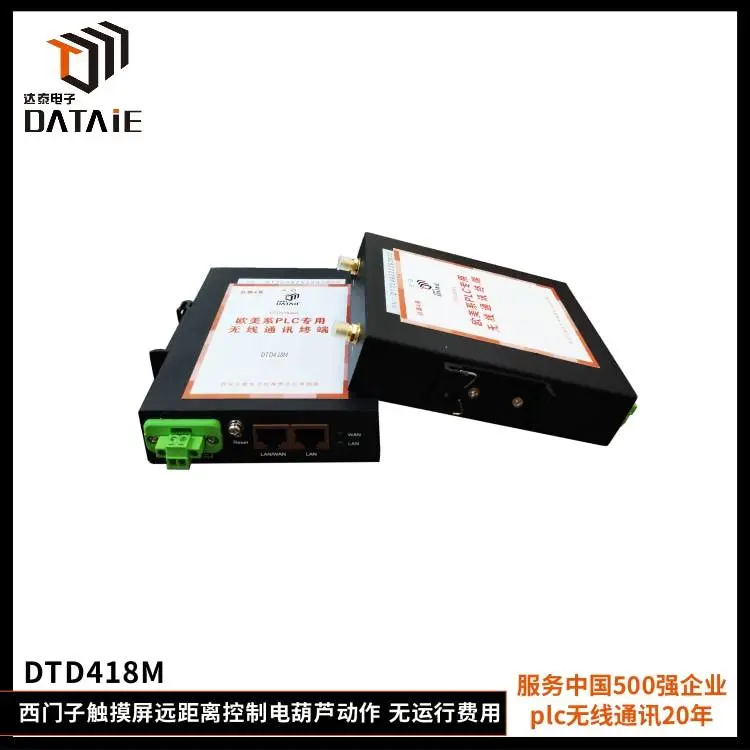

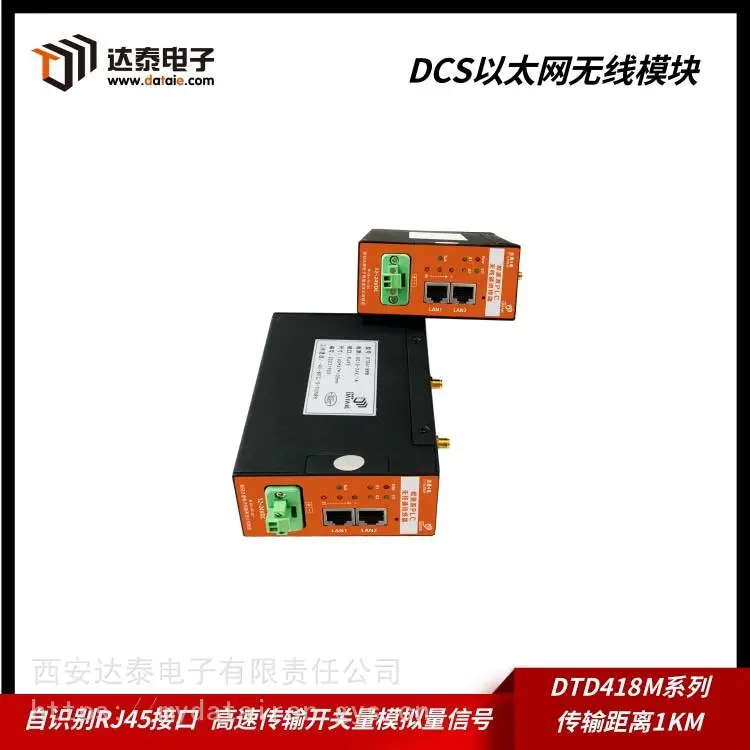

三、达泰欧美系PLC无线通讯终端--DTD418M

达泰DTD418M采用 2x2 两发两收无线架构，空中传输速***达 300Mbps，兼容西门子S7协议、Profinet协议、Modbus TCP/IP等通讯协议，并采用 OFDM 调制及 MINO 技术，使无线可靠传输距离达到1KM范围内均可使用。
DTD418M 不仅能与 PLC、DCS、智能仪表及传感器等设备组成无线测控系统，同时能与组态软件、 人机界面、触摸屏、测控终端等工控产品实现点对点和点对多点的远程无线组网，将分散不便于挖沟布线的设备连接在一起，不需要编写程序，不需要布线，并且稳定可靠。

主 要 特 征:

可以直接代替有线以太网线，实现无线组网；

支持西门子S7协议、PROFINET协议、MODBUS TCP/IP协议等；

全数字无线加密传输方式，不插卡无运行费用；

无需更改程序，即插即用，自适应接口协议；

二十年工业现场运行经验：可确保无线产品工作于各种恶劣环境下的工业场合长期运行。

四、接线方式

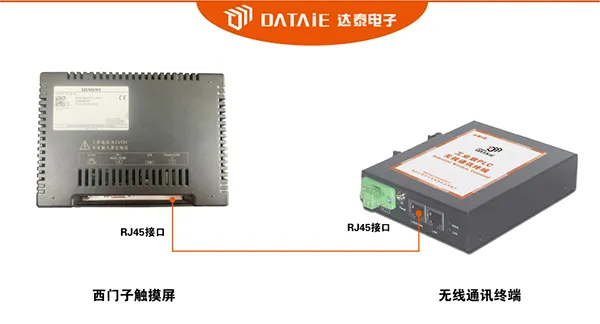

1.触摸屏与DTD418M接线

用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入西门子触摸屏的RJ45接口。

2.PLC与DTD418M接线

用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口。

五、PLC简单配置

1.①号PLC设置

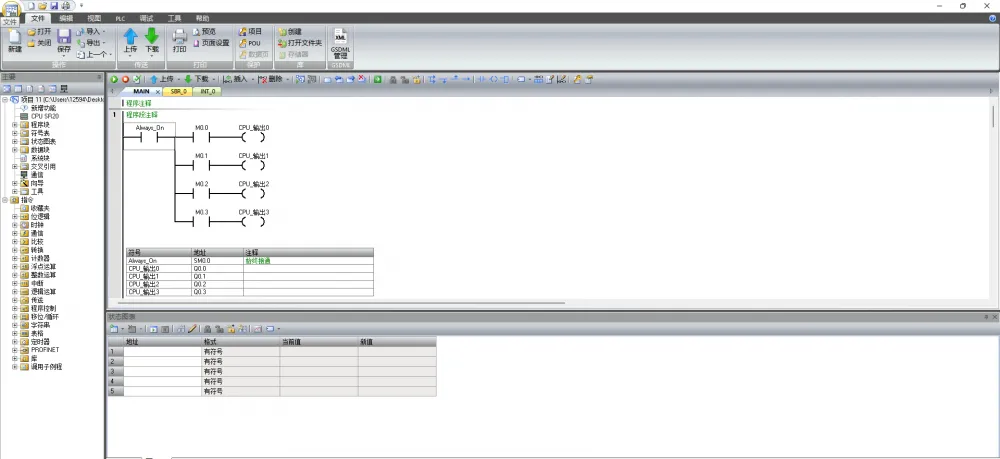

PLC设置IP地址：192.168.2.10 程序配置是当M0.0-M0.3有动作，将对应到Q0.0-Q0.3输出此状态。

2.②号PLC设置

PLC设置IP地址：192.168.2.11 程序配置说明：当M0.0-M0.3有动作，将对应到Q0.0-Q0.3输出此状态。

六、触摸屏配置

1.配置屏的选型

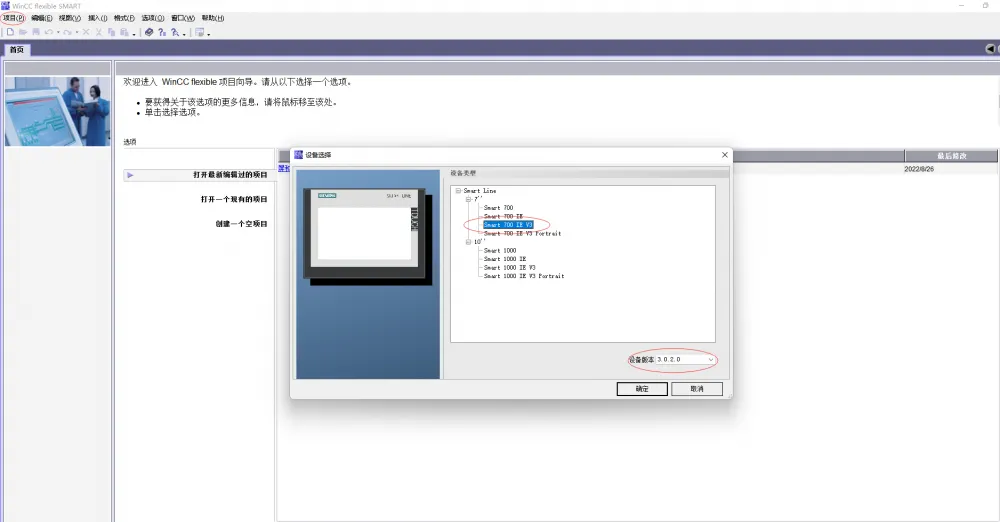

点击菜单栏“项目”——选择“新建”——选择触摸屏型号“Smart 700 IE V3”——设备版本“3.0.2.0”这里选择版本和触摸屏版本要一致，否则下载程序失败。然后点击确定。

2.配置触摸屏和2台PLC连接

3.变量设置

4.建立文本列表

5.新建画面设置

6.下载程序

七、无线通讯测试

1、用触摸屏的M点按钮控制PLC对应的Q点，同时在触摸屏上监测Q点输出。

2、给PLC的I点输入信号，看触摸屏是否有监测到相应点的信号
