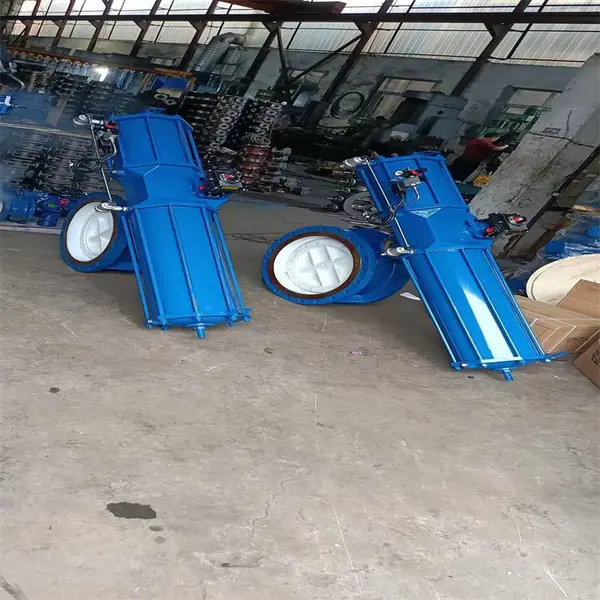

一、D643H气动多层次硬密封法兰蝶阀概述

气动多层次硬密封法兰蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺***。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被***地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

二、D643H气动多层次硬密封法兰蝶阀特点

气动蝶阀由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使电动蝶阀的密封性、***性、***性和***性等得到了可靠的***。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封***，达到无泄漏。
3、耐高压、***、***、使用寿命长等。

三、D643H气动多层次硬密封法兰蝶阀采用标准

设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

四、D643H气动多层次硬密封法兰蝶阀执行机构

采用***系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，***；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式

1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

五、D643H气动多层次硬密封法兰蝶阀附件的选项

根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气***、气动***、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

六、D643H气动多层次硬密封法兰蝶阀主要技术参数

公称通径DN（mm）50～200050～500

七、D643H气动多层次硬密封法兰蝶阀主要零件的材质
