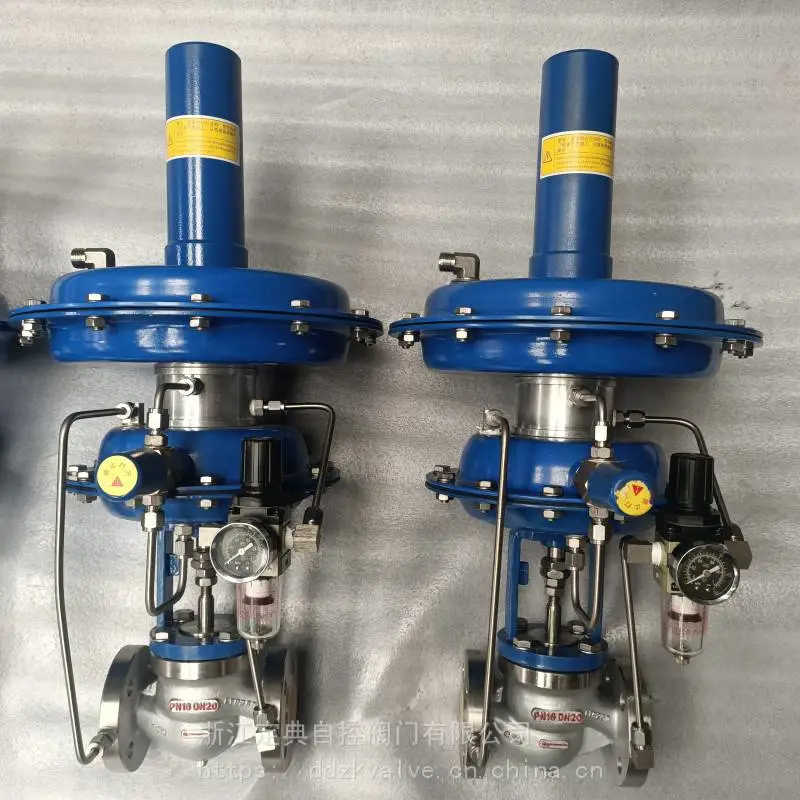

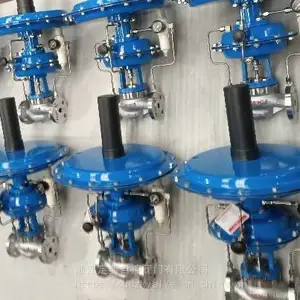

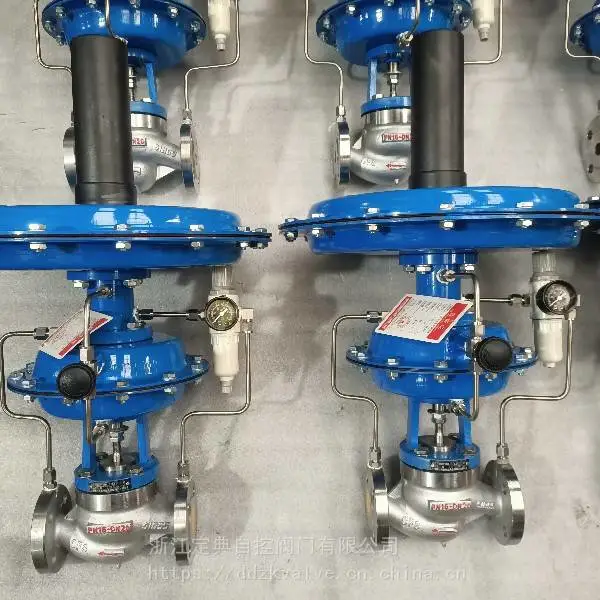

ZZYVP型自力式微压调节阀 氮封阀详细说明：

一、 ZZYVP型自力式微压调节阀概述

 ZZYVP型自力式微压调节阀(氮封阀)是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力变化，按预定设定设定值，进行自动调节的节能型控制装置。 它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控制系统。该产品由于无需外来能源，产品结构简单，使用方便，维护工作量少等优点，特别适用于城市供热、供暖及无外界供电、供气且又需控制蒸汽压力的场合。据国外报道，城市供热、供暖系统采用该产品，节能效率比以前提高 30%-40% ，***。

二、 ZZYVP型自力式微压调节阀特点 无需外加驱动能源的节能型自控系统，设备费用低，适用于爆炸性环境； 结构简单，维护工作量小；设***可调且范围宽，便于用户在设定范围内连续调整； 膜片式执行机械较气缸式机构检测精度高，动作灵敏；阀内采用压力平衡机构，使调节阀反应灵敏、控制***、允许压差大。

 三、 ZZYVP型自力式微压调节阀主要零件材料

 阀体：ZG230-450、ZG1Cr18 Ni9Ti 、ZGCr18 Ni12Mo2Ti

 阀芯：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti

 阀座：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti 阀杆：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti

 膜盖：A3、A3钢涂四氟乙烯 不锈钢

 填料：丁腈、乙炳、氟、耐油橡胶

 四、ZZYVP氮封阀主要技术参数

 五、自力式压力调节阀与控制阀的区别

   这两类产品的区别，主要在于控制阀既需要外界能源(如电源或气源 )做驱动能，又需要接受外来控制仪表信号才能改变阀内截流件相对位置，从而实现改变流体流量。而自力式压力调节阀则既不需外来能源，又不需要接受外来控制仪表信号，仅靠被调介质的压力信号，便可实现压力调节。

 六、主要特点

1、自力式压力调节阀无需外加能源，能在无电无气的场合工作，既方便又节约能源。

2、压力分段范围细且互相交叉，调节精度高。

 3、压力设定值在运行期间可连续设定。

4、对阀后压力调节，阀前压力与阀后压力之间比为10:1~10:8

5、橡胶膜片式检测，执行机构检测精度高、动作灵敏。

6、采用压力平衡机构，使调节阀反应灵敏，控制***。

 七、安装注意事项

 1、取压点应取在调压阀适当位置，阀前调压应大于2倍管道直径，阀后调压应大于6倍管道直径。

 2、自力式阀根据计算通径可以小于管道直径，而截止阀、切断球阀、旁通阀、过滤器则不能小于管道直径。

 3、为便于现场维修及操作，调压阀四周应留有适当空间。

 4、当介质为洁净气体或液体时，阀前过滤器可不安装。

八、日常维护 投入运行后，一般维护工作很少，平时只要观察阀前，阀后压力示值是否符合工艺所需要求即可。另外，观察填料函与执行机构是否渗漏，若渗漏应拧紧或更换填料及膜片。
