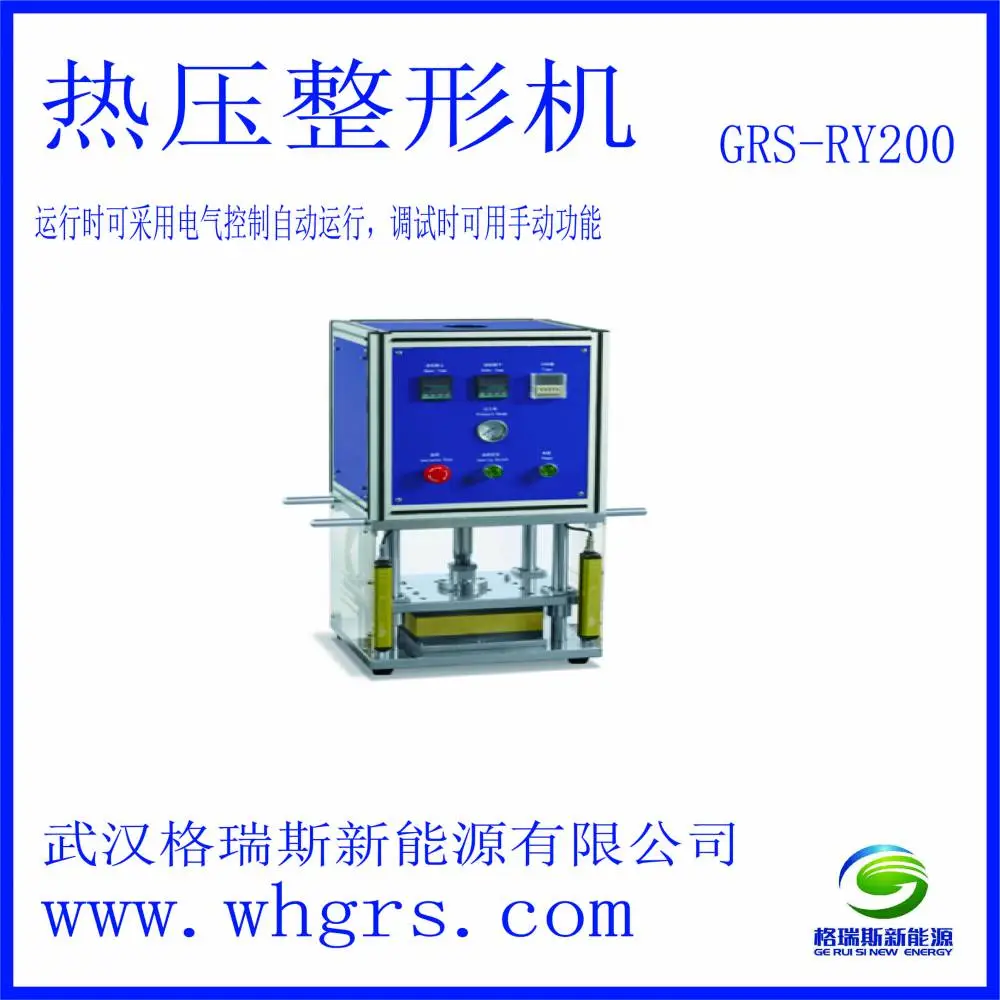

热压整形机说明书

产品型号：GRS-RY200

产品简介：

热压整形机主要适用于电芯卷绕后热平压整型，方便入壳。卷绕好的电芯放在模板上通过加压、加热使电芯定型，达到电芯厚度一致，使电芯弹性减小，降低装芯短路率和***成品电芯厚度的一致性。

工作原理：

热压整形机是利用温控器、热电偶控制发热管传热给压模板达到设定温度，再在气缸的作用下使上下模板压在电芯上，同时发热模板的热量传递给电芯，使电芯在一定温度及压力作用下稳定成形。

主要特点：

*工作台面的温度可通温控器面板按钮调节设定温度的当前值与设定值都可通

过LCD显示屏显示，直观明了、温控精度高、便于操作；

*上下工作台面的压力可通过调压阀调节，以实现不同工艺参数要求；

*本机采用单个工位结构，上下工作台面板平行度高，且结构稳定可靠；

*工作台面采用优质材料制作，传热效果好节省电耗，提高工作效率；

*采用光幕保护装置，使用安全；

*本机具有温度异常报警功能；

*热压时间、温度、压力可调节；

*本机采用自动与半自动实现控制，操作方便；

*外形尺寸小，可节约空间；

*外观精致，钣金采用立体几何设计，简洁美观；

*运行时可采用电气控制自动运行，调试时可用手动功能；

使用方法：

具体以实物为准

将电芯放在热平压模板上，按启动按钮，启动热压整形机，气缸带动热压模板下压，使电芯受热、受压定形，然后取出电芯即完成。

技术参数 ：

1.电源：AC220V/50Hz；

2.功率：1.5 KW；

3.气源：0.5Mpa～0.8Mpa

4.热压面积：200x200mm；

5.压力：1T 压力可调；

6.控温精度：±2℃；

7.加热温度：常温～200℃可调；

8.两压板平面平行度：0.05以内

9.设备重量：约80Kg；

10.外形尺寸：L350xW320xH550mm；
