德国Testec差分探头TT-SI-51

TESTEC TT-SI 5150MHz差分探头

TESTEC TT-SI 5150MHz差分探头通过使传统示波器能够显示和测量电路内波形参考高共模电压，TESTEC TT-SI 5150MHz差分探头差分探头扩展了测量示波器在电子功率转换器、逆变器、电机速度控制、开关模式电源，TESTEC TT-SI 5150MHz差分探头以及许多其他应用。

Testec TT-SI-51 探头技术数据：

环境工作温度

-10 至 40℃

环境储存温度

-30～70℃

环境工作湿度 25% 至 85% RH

环境储存湿度 25 至 85% RH

BNC 电缆长度 125cm

输入引线长度 50cm

重量 300gms

尺寸 (LxWxH) 111mm x 22mm x 14mm

* 电压限制是 DC+Peak AC 和 RMS 值中的较小者。

.提供的电压必须小于 16V 和大于 3.3V，否则探头可能

损坏或无法正常操作。

 对于电源极性错误，内置电路将保护探头，不会有危险或

会发生损坏。

 当电池电压过低时，面板上的电源指示灯会变暗

然后区分。

带宽 DC 至 50MHz (-3dB)

衰减比 1/100

精度 ±1%

上升时间

输入阻抗

<7ns

4MΩ//7pF 每侧接地

输入电压*

- 差分范围 ±700V(DC+Peak AC) 或 600Vrms

- 共模范围 ±1400V(DC+Peak AC) 或 600Vrms

- 值。电压 ±1400V(DC+Peak AC) 或 600Vrms CAT II

 （输入到地）

输出

- 摆动（进入 5kΩ 负载）±7V

- 偏移（典型值）<±1mV

- 噪音（典型）

- 源阻抗（典型）

CMRR（典型值）

0.3mVrms

50Ω

-90dB @60Hz, -55dB @1MHz

电源要求** 电源适配器（6VDC/90mA 或 9VDC/70mA）

（三种电源选择） 可拆卸电池组（4xAA 电池）

 电源线

电源适配器的可选扩展插头

- 输入 1 个额定电流为 1A 的插孔。

- 输出 三个额定电流为 1A 的插头。

Testec TT-SI-51 探头

Testec TT-SI-51 探头

检验程序

  将 BNC 输出连接器连接到通用示波器的垂直输入端。

将合适的电源连接到此探头，然后打开它。

将示波器设置为 DC 耦合和 1V/div。 在显示屏上居中跟踪。

  将探头的输入连接到电源线。

然后，示波器屏幕上会显示适当幅度的 50Hz/60Hz 正弦波，这表示探头工作正常。

一、Testec企业介绍

Testec Elektronik GmbH 公司由合伙人 Andreas Mann、Robert Mann 和 Marcus Wagener 于 1991 年在美因河畔法兰克福成立。Testec主营业务为示波器探头及测试测量配件的生产和销售。

除了大型标准项目外，Testec的优势在于产品的高质量和提供灵活的定制解决方案的能力。Testec的客户信任Testec的经验、多年的能力和创新能力，因此Testec有目的地将需求转化为解决方案。

二、Testec产品应用领域

Testec产品主要应用于能源研究所、汽车行业、电动车充电桩测试、高铁、动车及地铁的电力传输测试、高压差分信号测量、电源转换器、逆变器、马达控制、开关电源等行业。

三、Testec探头产品系列：

Testec标准探头

Testec高频探头

Testec高压探头

Testec电流探头

Testec差分探头

Testec 标准探头低频高达150MHZ特征：输入电压衰减 1:1 400V CAT I，DC 包括。AC 峰值，随频率降额，输入电压衰减 10:1 600V CAT I，DC 包括。AC 峰值，随频率降额！

Testec 标准探头中频高达250MHZ特征：大限度。输入电压 300V CAT II (600V CAT I)，DC 包括。AC 峰值，随频率降额！大衰减 1:1 输入电压 (150V CAT II (300V CAT I)，DC 包括 AC 峰值，随频率降额！

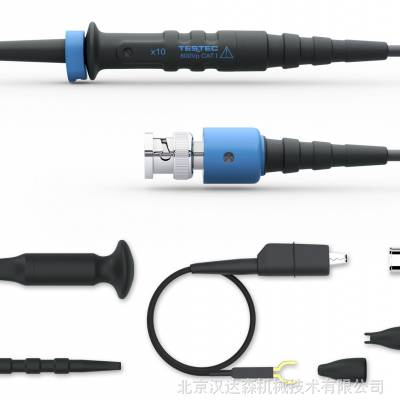

Testec 标准探头高频高达350MHZ特征：衰减比：x10   输入阻抗：10 兆欧，13,5 pF  带宽：350兆赫   上升时间：1,0 纳秒   电缆长度：1,2 米 *  补偿范围： 10..50 pF

Testec 标准探头高压高达2.5KV特征：衰减比：x100，输入阻抗：100 兆欧，4 pF，带宽：300兆赫，上升时间：1,2 纳秒，电缆长度：1,2 米 *补偿范围：10..50 pF，大限度。输入电压 2500Vp CAT I，DC 包括。峰值交流电（随频率降额）

Testec 读出/探测因子识别自动特征：大限度 输入电压300V CAT II (600Vp CAT I)，直流包括。峰值交流电，随频率降额

四、Testec探头产品型号及技术数据

4.1Testec标准探头

Testec标准探头特征：因其极高的性价比，稳定的性能较好的一致性，是非常高效，方便的测量带宽电压解决方案。

4.1.1Testec 标准探头低频高达150MHZ系列

Testec 标准低频探头 TT-LF 112

Testec 标准低频探头TT-LF 212

Testec 标准低频探头TT-LF 312

Testec TT-SI 7002 参数如下：

带      宽： 25 MHz @ x50 和 x200 15 MHz @ x20

衰  减 比： x20 / x50 / x200

直流精度： ±2%

输入阻抗：

差分模式： 4 兆欧，1.2 pF

输入阻抗： 2 兆欧，2.3 pF

上升时间： 14 ns @ x50 和 x20023 ns @ x20

输出电压摆幅： ±8 V（使用 1 MΩ 示波器输入）

抵      消： ±5毫伏

噪      音： 2 mVrms

源 阻  抗： 50 欧

CMRR（典型值）：80 dB @ 60 Hz、60 dB @ 100 Hz、50 dB @ 1 MHz

限度。输入电压：x20 ±70 V（直流 + 峰值交流）

                                       x50 ±175 V（直流 + 峰值交流）

                                       x200 ±700 V（直流 + 峰值交流）

输入电压

值 电压：600 Vrms

电源要求： 9 V 电源适配器（随附）

工作温度： 0°C 至 50°C

储存温度： -30°C 至 70°C

尺      寸：           （长 x 宽 x 高）195 毫米 x 55 毫米 x 30 毫米

电      缆： BNC 电缆 100 cm

输入引线：         55 cm

重      量： 250 克

IEC61010-031：2015 CAT III 污染等级 2

手动的

订单号               15175

德国Testec差分探头TT-SI-51
