1、铸铁闸门的构造

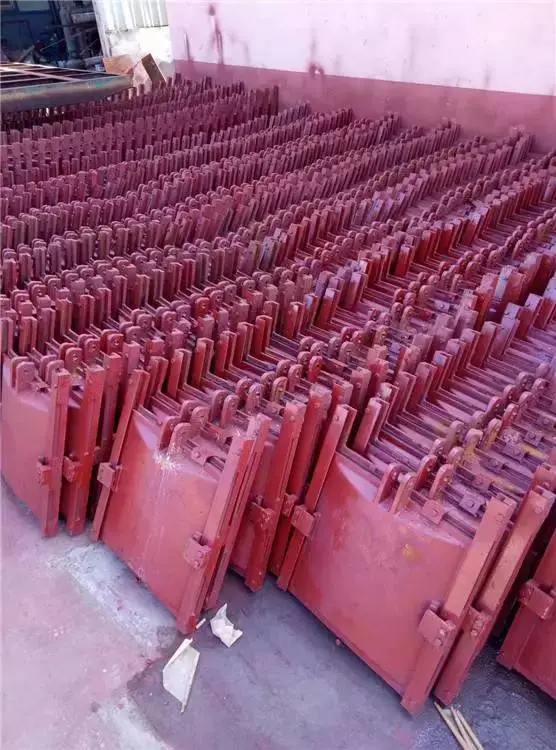

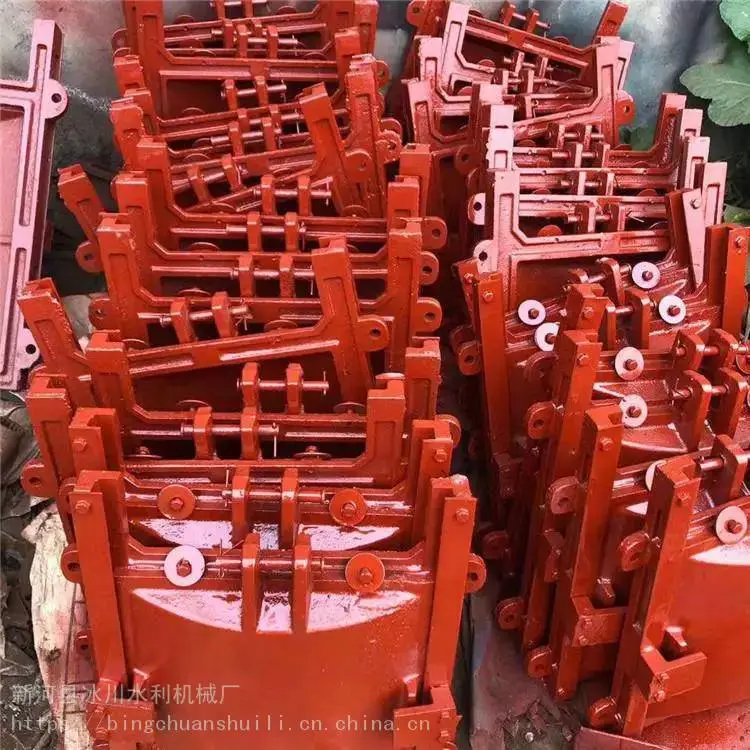

铸铁闸门一般由门叶（闸板）和门框（闸框）两部分组成，闸框是闸板的支承构件，也是闸板的运行滑道，闸板是用来封闭和开启孔口的活动挡水构件，板面四周设铸铁边框梁，一般整体铸造、整体加工，门体一般采用面板与加强肋的结构，面板可做平面或拱形，以降低其所受的水压力；门体一般整体铸造和机加工，但尺寸较大的可采用分块组成式；

门框为铸铁闸门与基础之间的连接构件，相当于平面钢闸门的埋件部分，而门框包括下部门框和上部导轨两部分，下部门框一般整体铸造加工，导轨可用螺栓（螺钉）与门框相接，或与下部门框整体铸造，在门体开启到位置时，导轨的***应高于门体的水平中心线。此外，铸铁闸门一般设置有可调节的楔紧装置，楔紧副（如楔块与楔块、楔块与偏心销等）分别设在门体和门框上，然后在工作时，通过调节楔紧装置，可使得闸门关闭时门体紧贴门框，达到止水要求

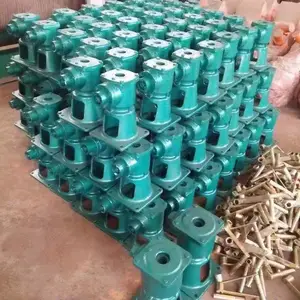

• 铸铁闸门是怎样工作的？即铸铁闸门的工作原理。闸门门框与门体安装在水下部位，导轨则装在门框上端，因闸门在水下工作，为操作方便，在水下设置了启闭装置。工作时，转动启闭机摇把使螺母或螺杆蜗轮作旋***动，带动传动螺杆工作，使门体相对对门框作上下往复运动；同时，楔紧装置运用楔块可紧可松的工作原理，使门体下降至设定极限位置。这样的话，门框、门体密封座面能有效地贴合，起到截水之作用。

为了让铸铁闸门发挥其应有的作用，铸铁闸门安装时应注意：为防止闸框变形，闸门安装时应采用整体就位安装，禁止闸框、闸板分体安装；在闸门安装前，首先检查是否因运输装卸中造成各连接部位的螺栓松动，如有松动应加以紧固；为了使闸板、闸框贴合的更紧，安装后减少间隙，2米以上的闸门在上下横框上安装了压板卡铁，立框的斜铁上增加了顶丝；……
