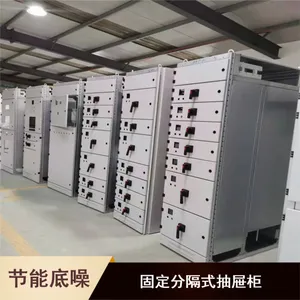

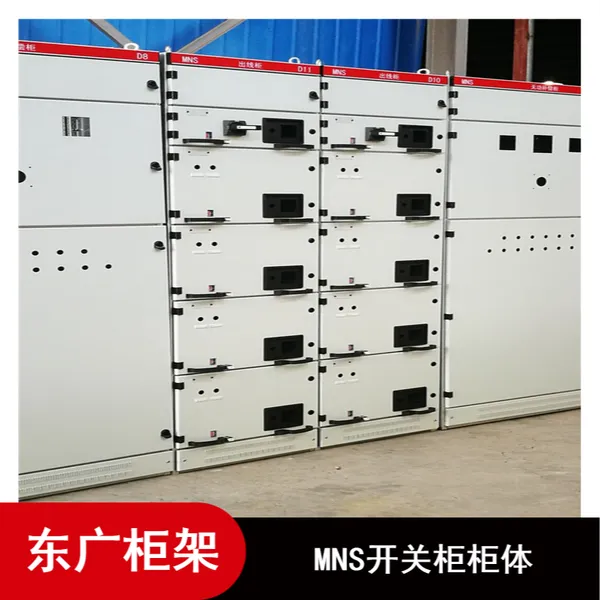

mns控制柜柜体分断能力高 低压电容器柜MNS开关柜壳体

■结构特征

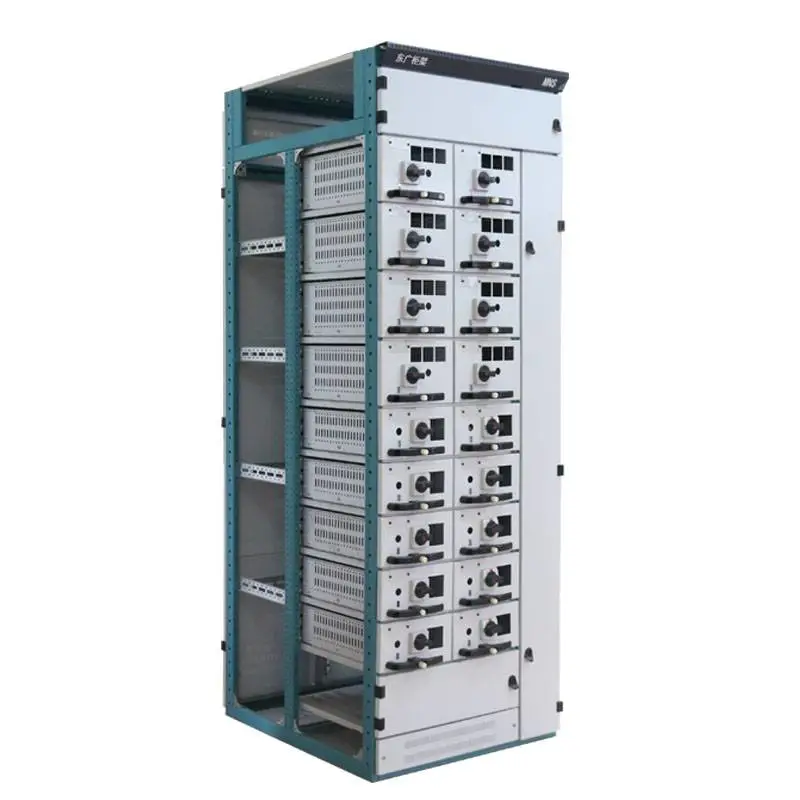

MNS柜体采用25mm为模数的C型材通过连接件来组成各种得以满足各种需求的柜架结构和抽屉单元，在MCC柜中大量采用高强度的阻燃型工程塑料组件，使其性能更可靠，同时将国外的功能板加以改型，以200mm为模数加以组合，使其更有利于PC柜与MCC柜混装柜体的设计需求，同时抽出单元与柜体具有可靠的联锁装置，以防止在开关通电状态下带负荷拉闸，提高了其性，该柜体均采用冷轧钢板进行钝化处理后组装而成。

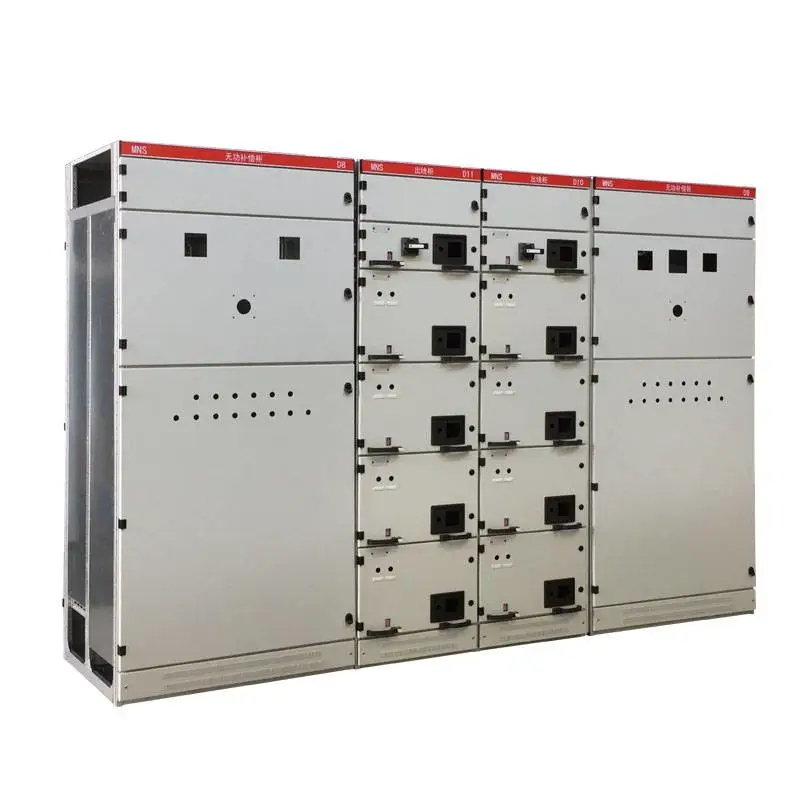

●    开关柜类型
a、受电、母联柜
b、动力柜(PC)
采用国内外的各种类型的框架式断路器如M、F、ME(DW17)、DW45进行配电。
c、电动场控制柜(MCC)
由大小抽屉组装而成，各回路上开关采用高分断能力的塑壳断路器或旋转式带熔断器的负荷开关。
d、无功功率补偿柜

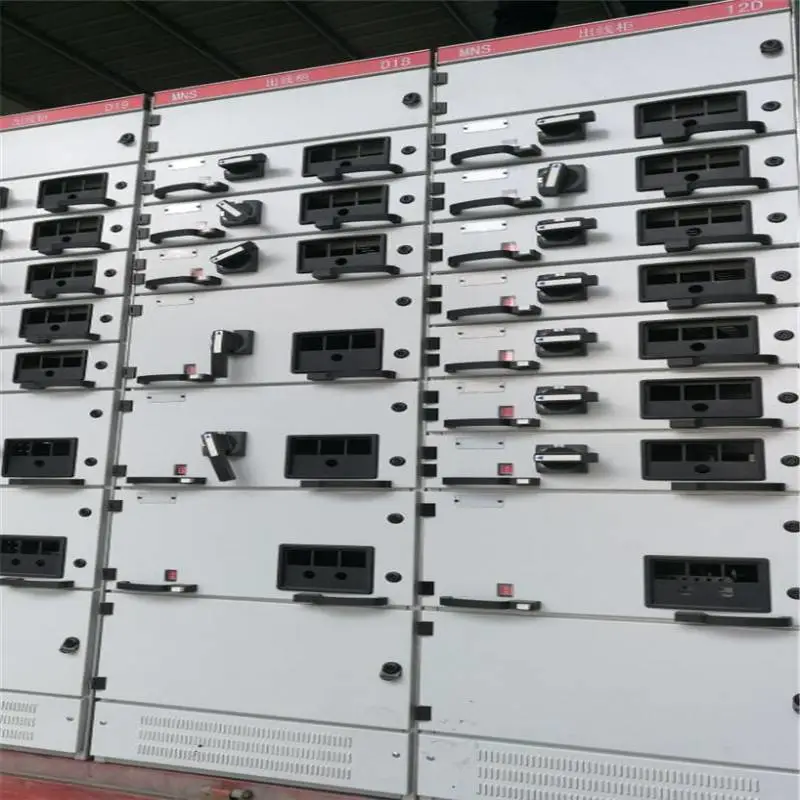

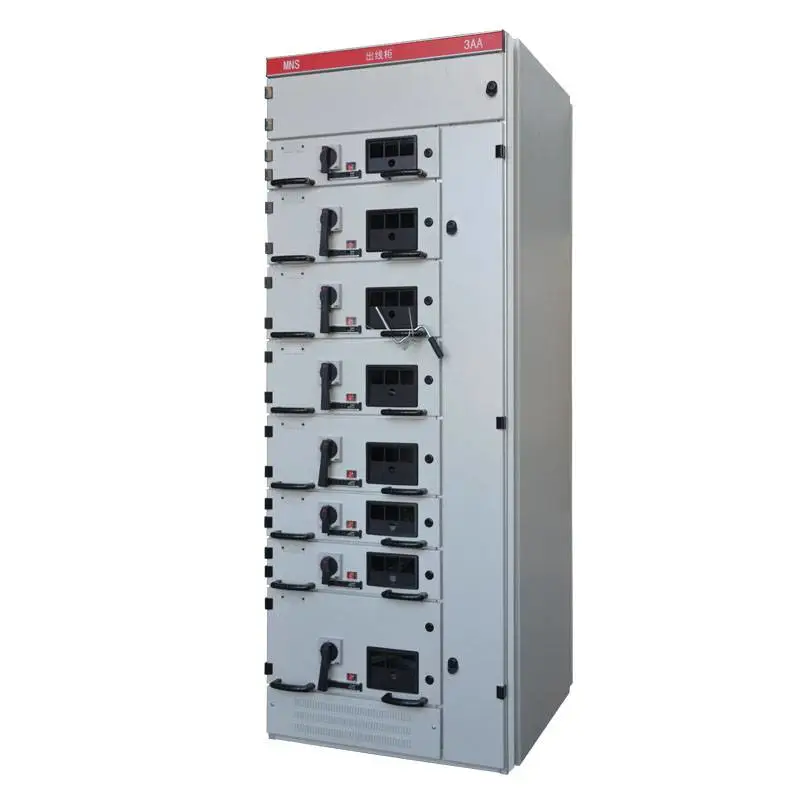

●     抽屉类型
有五种尺寸都是以 8E(200mm) 高度，进行模块化结构设计，其有效元器件安装高度为1800mm，使柜体整体布局更合理，更美观。
8E/4在8E高度空间组装4个抽屉单元
8E/2在8E高度空间组装2个抽屉单元
8E 在8E高度空间组装1个抽屉单元
16E在16E(400mm)高度空间组装1个抽屉单元
24E在24E(600mm)高度空间组装1个抽屉单元
以上五种抽屉单元可在一个柜体中作单一组装，也可做混合组装。MNS柜体采用25mm为模数的C型材通过连接件来组成各种得以
满足各种需求的柜架结构和抽屉单元，在MCC柜中大量采用高强度的阻燃型工程塑料组件，使其性能更可靠，同时将国外的功能板加以改型，以200mm为模数加以组合，使其更有利于PC柜与MCC柜混装柜体的设计需求，同时抽出单元与柜体具有可靠的联锁装置，以防止在开关通电状态下带负荷拉闸，提高了其性，该柜体均采用冷轧钢板进行钝化处理后组装而成。
