用途:

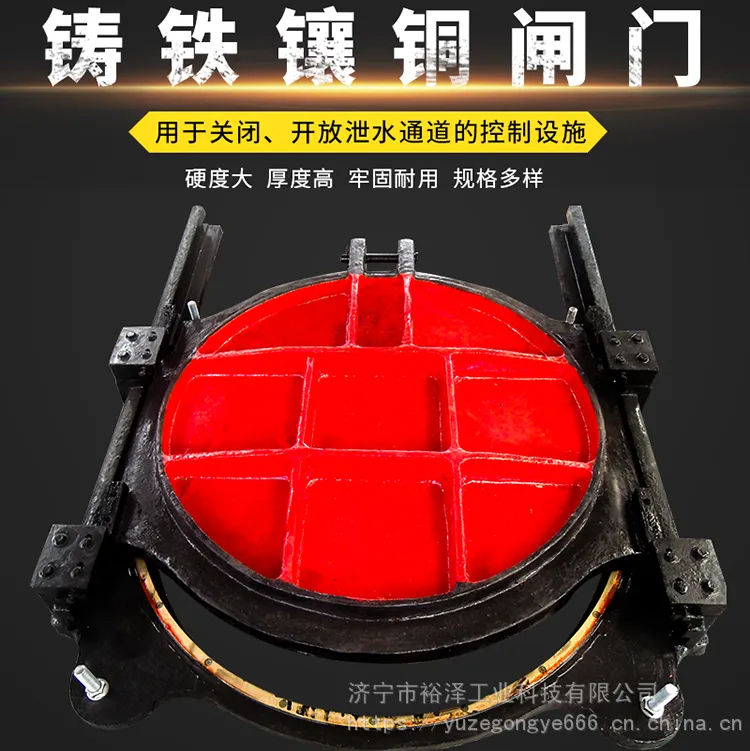

铸铁镶铜闸门主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用。

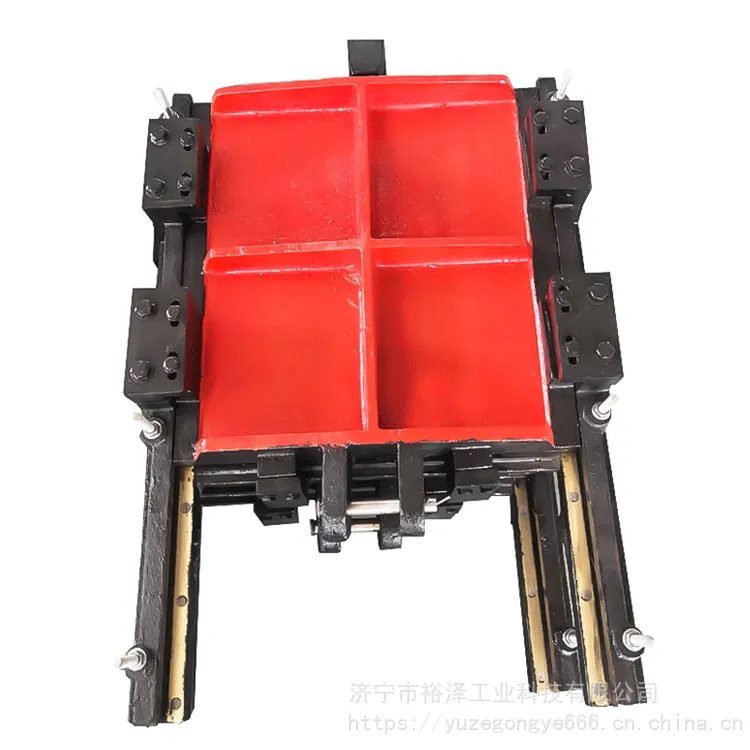

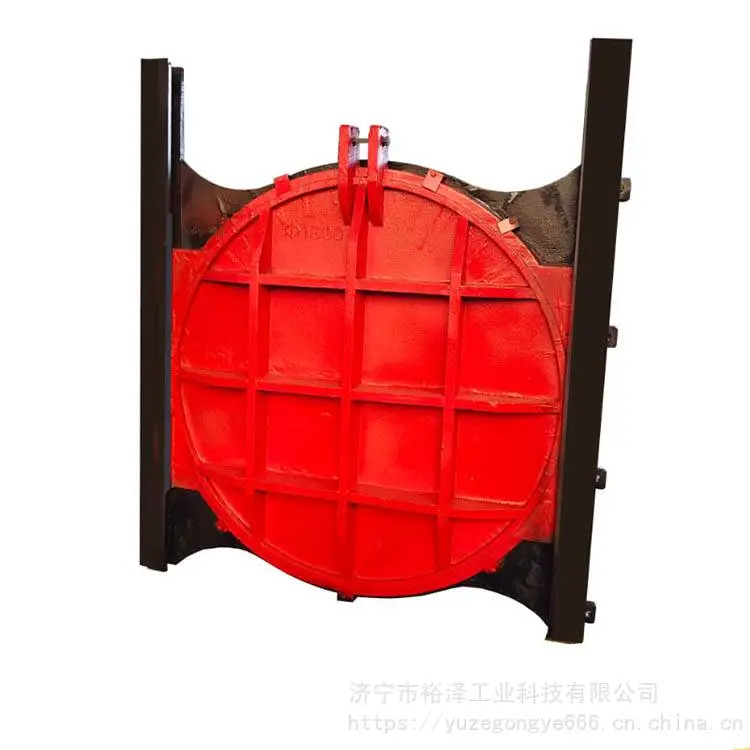

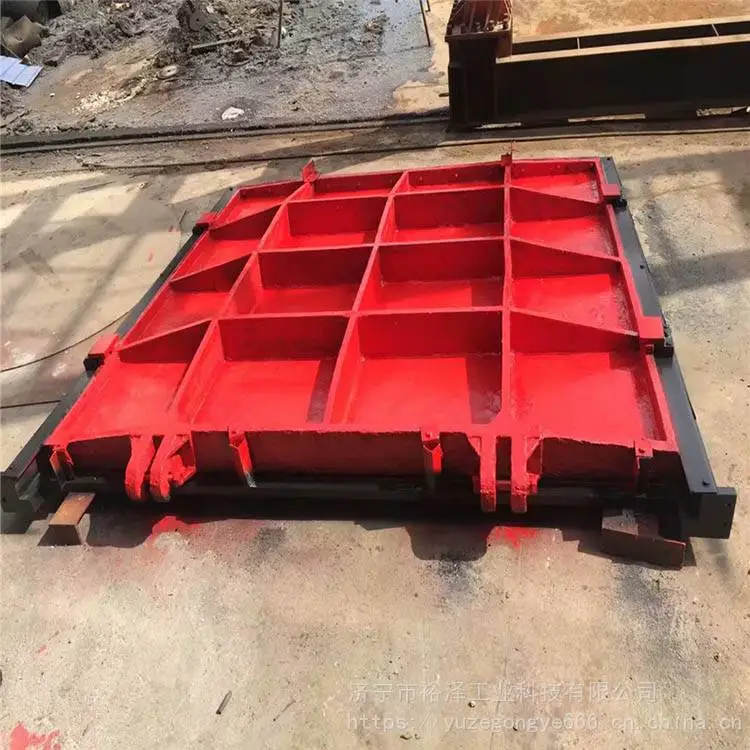

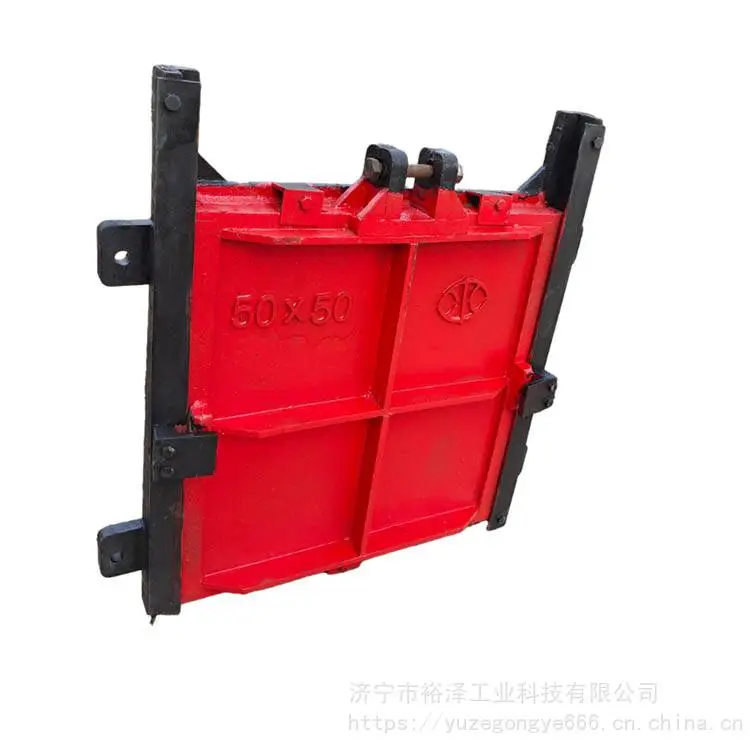

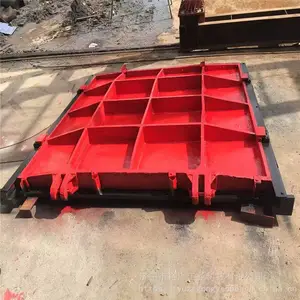

本系列闸门可分为方形 MZF、圆形 MZY、AZY 和矩形 MZJ 三类，它采用外弧形设计，结构合理、受力

均匀，采用灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并经精密加工后配研，达到平面

接触密封，密封性能好，当密封止水性能下降时，可通过楔块装置的调整加以解决。

结构特点和工作原理:

1：本闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，

其中门框和闸板均由灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接

（对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的 1/2～1/3，因而整体结构强，

高、刚性高、耐磨、耐腐蚀性好、承压能力大。

2：本闸门通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，密封性好。

3：采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。

4：品种规格齐全，适应性广。

5：闸门与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、

液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，

达到放水、关水或调节水位的目的。

主要技术性能参数:

1：主要性能指标：

a) 闸门密封面配合间隙≤0.1 ㎜，密封座厚度大于 10 ㎜。

b) 密封面每米长度渗水量：正向≤0.7L/min·m反向≤1.25L/min·m

c) 公称压力≤0.1Mpa；密封试验压力 0.1Mpa。

d) 工作环境：温度-20℃～120℃ 湿度：95% 工作介质：水与污水 PH 值：5～10

e) 安装位置：正常状态下正向迎水、处于铅垂状态。

f) 工作水头：单向受压：正向：10m 反向：5m 双向受压：均为 10m

g) 启闭速度：不小于 0.2m/min，不大于 1.5m/min。

h)闸框距边壁距离≥300 ㎜，距池底距离≥150 ㎜～250 ㎜。
