产品描述

双电源双速防排烟风机控制箱（KBO）

双电源双速防排烟风机控制箱（KBO）

消防风机控制箱不能与消防巡检柜同用一个CCCF认证证书

　　SGK消防风机控制箱/防排烟风机控制箱功能特点介绍

　　消防风机控制箱，防排烟风机控制柜/防排烟风机控制箱又简称为风机控制箱，风机控制柜，是消防电气控制装置中重要组成之一，通过消防产品合格评定中心的检测，并获得功率型号一对一CCCF认证证书。


　　一、消防风机控制箱介绍

　　◆ 消防风机控制箱功能

　　消防风机控制箱主要是用于控制消防风机的启动和停止，必须装有防火阀控制点，能和防火阀等消防联动。

　　消防风机控制箱必须有双电源互投功能，控制方式分单速和双速风控制箱，功能分KBO风机控制箱和多回路风机控制箱，直接启动模式。适用于三相额定电压380V，单相220V，频率50Hz，频繁直接起动可逆转的使用场合，主要适用于45KW以下的鼠笼式电动机。轻载启动的场合，可通过手动、自动、远控的一种轻便型启动器。

　　消防风机控制箱可远程自动控制，外接消控系统和智能控制系统，并同时反馈风机高低速运行状态信号。一般低速档接智能控制系统，平时作为排风机用，高速档接消防控制系统(DC24V消控接口)，当发生火灾时，接收消控系统传来的控制信号启动高速档运行，同时自动切断低速控制回路，达到快速排烟通风作用(可根据用户方案进行组合)。

　　消防风机控制箱具有输出过流、缺相、断路、过载及失电等自动保护功能，对电机起可靠保护作用。

　　其中双速风机控制箱与排烟(正压送机)控制箱的功能基本相同，用户在平常通风时可作低速运行，就地启动风机，也可启动高速按钮使风机高速运行。在自动状态下，接受消防报警中心信号，风机由低速功换成高速运行，如：风机停止工作时，可直接在消防中心对风机进行高速停机，同时把信号返回消防中心。

　　产品体积小，安装方便、操作简单、适合各种风机启动需求。

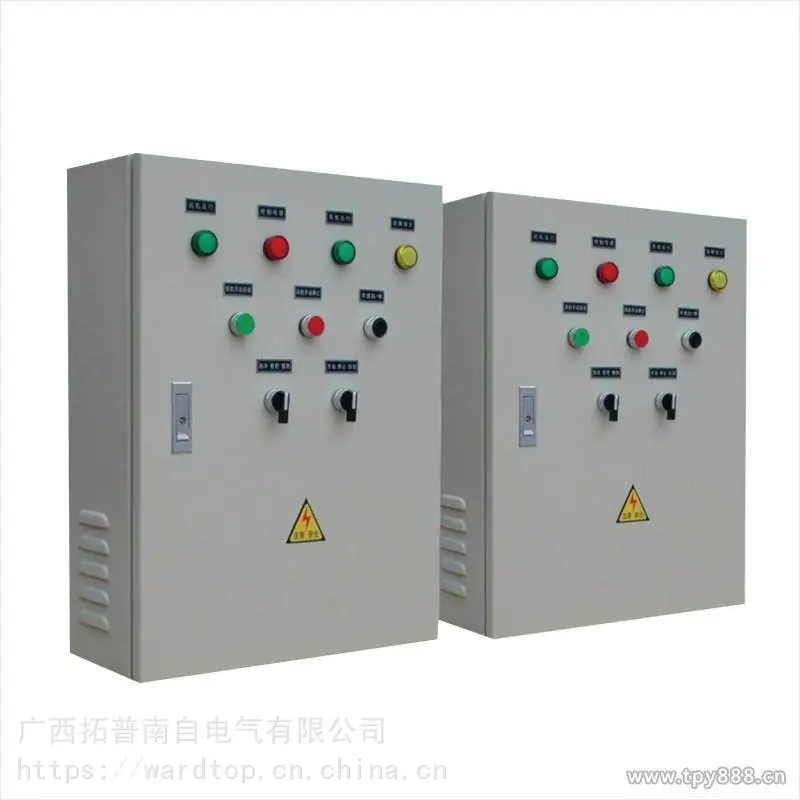

SGK系列消防风机控制箱

消防风机控制箱接线图

　　◆消防 风机控制箱的使用场合

　　消防风机控制箱一般和其它的消防电气控制装置联动(消防巡检柜，消防应急机械启动柜等)，广泛应用在工矿企业，高层建筑等大型建筑，以及商场、宾馆、医院、机场车站、港口、学校等人员众多的公共场所，还有地铁隧道等封闭式公共场合，进行消防排烟，正压送风，排风的自动消防和空调系统装置。

　　二、消防风机控制箱行业标准

　　◆ GB16806-2006标准，《消防联动控制系统》，消防风机控制箱通过消防电子产品质量监督检验中心的送检检验，获得功率型号一对一检验报告(新版)，并最终经过消防产品合格评定中心认证和下发功率型号一对一CCCF认证证书(新版)。

　　◆ CCCF强制标准：

　　1、消防风机控制箱出厂要与当初送检型式试验的样品相同，必须一致性生产，一对一证书。产品未按照认证的标准进行生产、销售的，一致性不达标，也就是认证的产品和销售的产品不符，无法***一致性产品功能。归根结底就是一句话，没有严格按照CCCF的认证标准执行，无法满足产品认证的要求为不合格产品。

　　2、生产检验能力：企业应具备满足生产的基本能力及执行标准中出厂检验项目中所有项目的检验设备，并且所有检验设备都要做周期计量校准，以***设备的准确度;

　　3、体系运行：企业需要按照CCCF认证实施细则要求，维持体系运行、设备维护保养记录等。

　　由此可见，严格执行CCCF标准是多么的重要。这不仅是保障了厂家的产品能符合标准，更保障了客户能够买到符合GB16806-2006，CCCF标准的产品，让人民的生命财产安全得到了保护。

风机箱/风机控制箱内部接线图

SGK单速风机控制箱内部接线图



SGK单速风机控制箱内部接线图



SGK单速风机控制箱
