XWH3520.600系列双通道双平台五轴数控机     产品描述

    一、行业用途

         该设备用于打磨钣金工件表面焊缝焊疤和铸件的水口披锋，适用于网络机柜，电控箱，保险柜，新能源充电桩，以及铸件和结构件表面打磨/            抛 光。

• 二、应用行业

• 主要应用通讯行业/电力行业/医疗设备/环保设备/电子设备机架/保险柜体等相关行业，取代传统人工打磨，提高工厂加工效率，缩短钣金加工时间。

• 三、设备结构


• 设备主体采用龙门式结构，床身采用板管一体焊接结构，立柱和横梁采用优质的方钢，床身和横梁整体回火消除应力，结合高精密龙门加工中心进行加工处理，确保设备的刚性和使用稳定性。

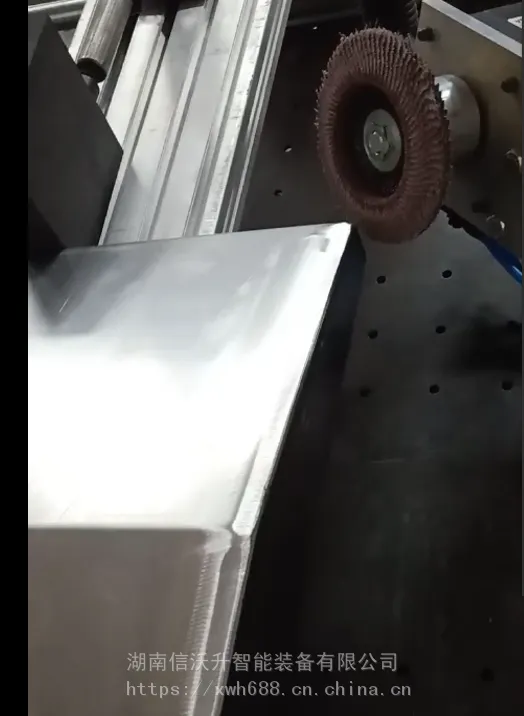

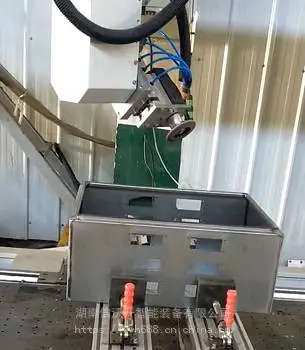

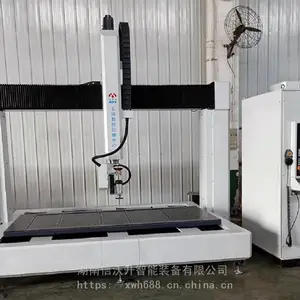

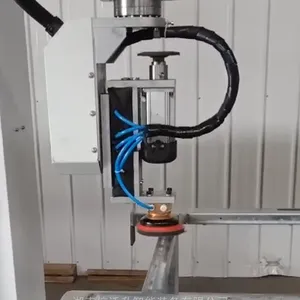

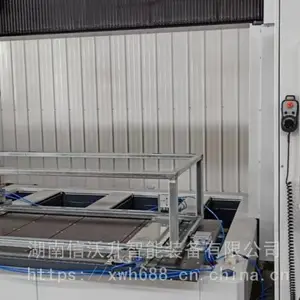

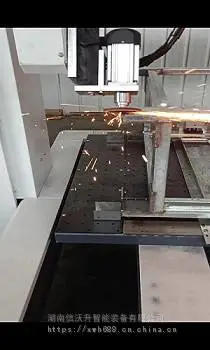

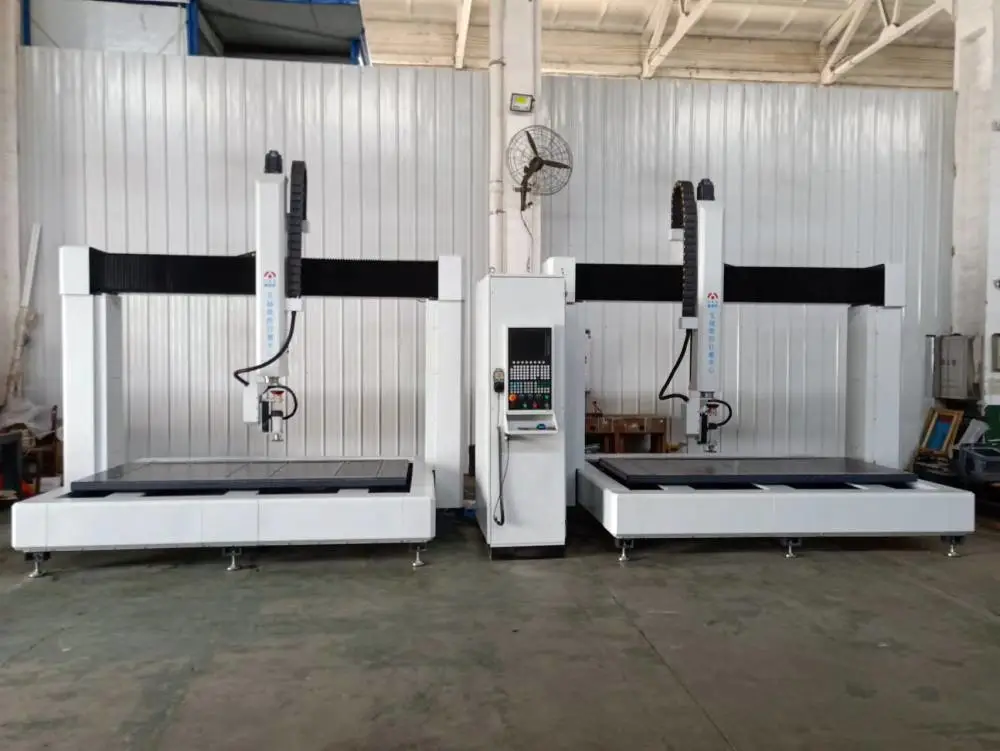

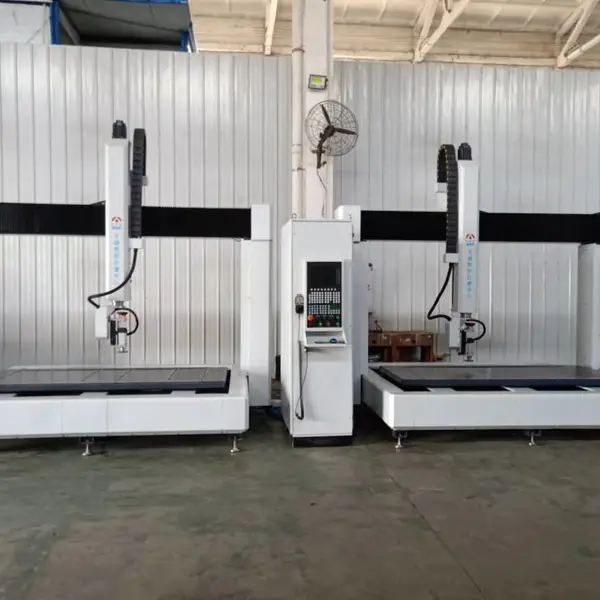

 二、XWH3520.600系列双通道双平台五轴数控机  产品实拍

三、 XWH3520.600系列双通道双平台五轴数控机      工作原理及性能

• 1.设备主体采用龙门式结构，床身采用板管一体焊接结构，立柱和横梁采用优质的方钢，床身和横梁整体回火消除应力，结合高精密龙门加工中心进行加工处理，确保设备的刚性和使用稳定性。

• 2 X/Y/Z/A/C用EtherCAT总线伺服电机,精度高和响应快，传动采用丝杆加线性导轨，刚性强。控制       系统为自主研发的CNC五轴数控打磨系统。

• 3.可以一次性加工完五个面，包含圆弧面；可单段打磨、连续打磨、R角打磨、 粗磨、 精磨。

• 4. 柔性力控打磨系统，力矩输出系统控制，每段路径的压力可以单独设定，可促使打磨片紧贴工件表面，自动补偿折弯/焊接精度偏差；

• 5.工件有量变型，可轨迹变形在线修正功能，来补偿实际形状与理论图形的差异，加工路径的起点与终点可以在线修正数值，以延长或缩短加工路径。
  6.自动补偿、系统自动提示更换打磨片；每段轨迹的气压、速度、主轴转数可设定不同数值。

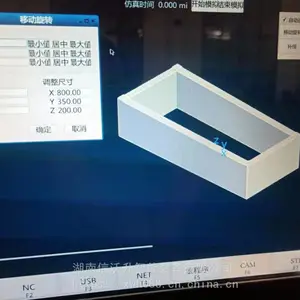

  7.操作简单，SOLIDWORK绘制三维钣金图，系统可以导入钣金的三维文件，通过选择产

• 品边线即可生成G代码执行加工,初中以上学历经简单培训即可操作。

• 8.对于同一类型，不同大小的工件打磨，免示教免编程，只需修改外形尺寸就可生成加工轨迹。

四、 五轴数控打磨设备    产品技术参数

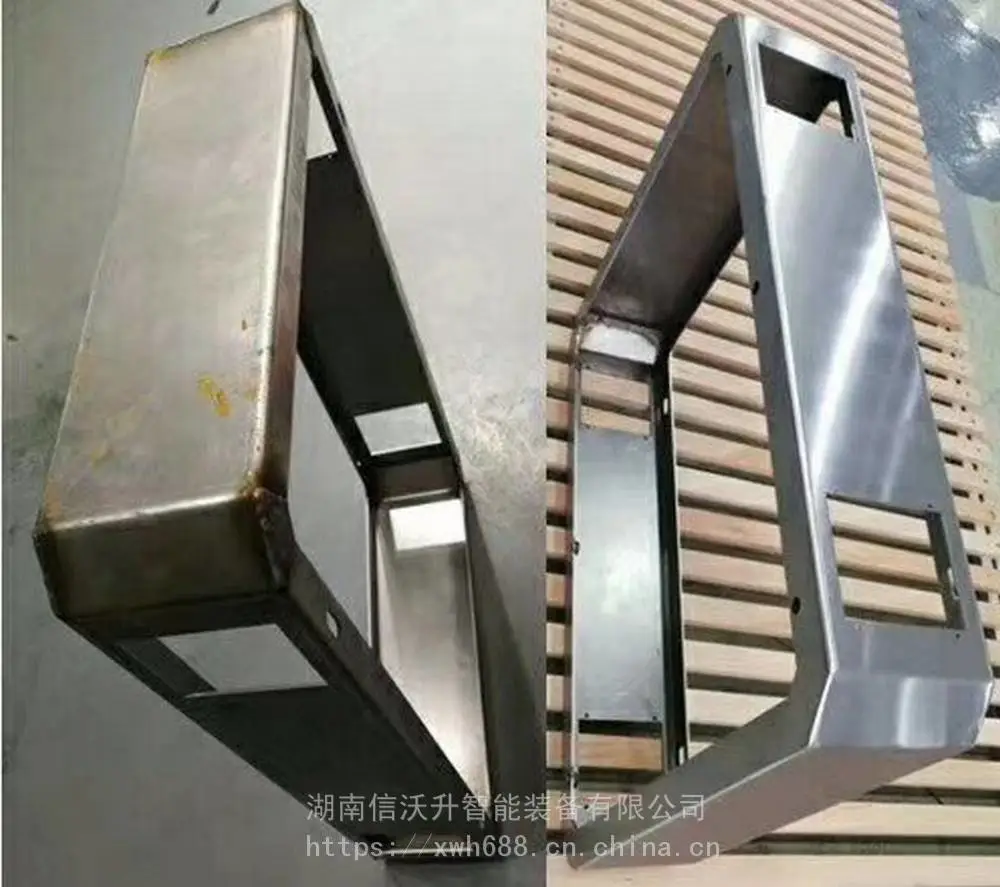

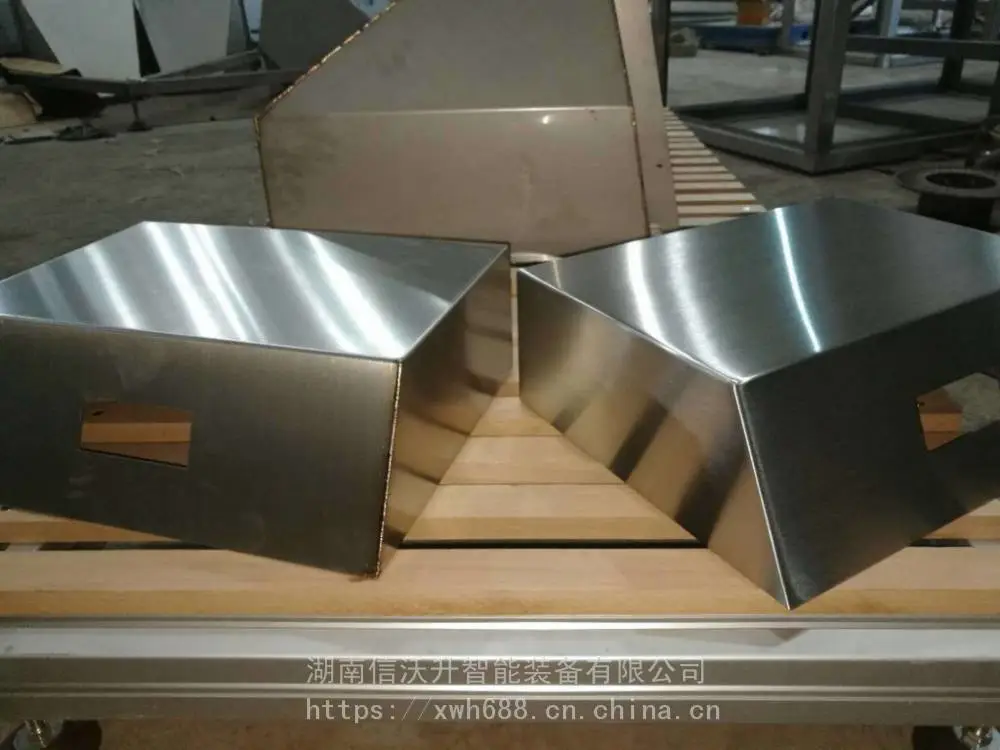

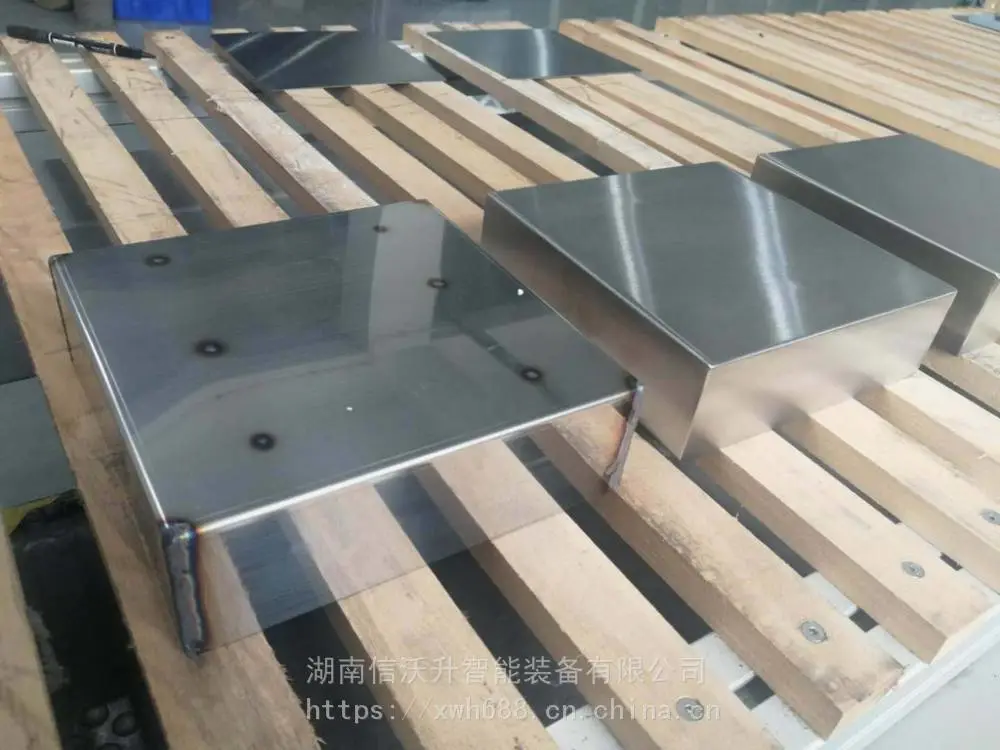

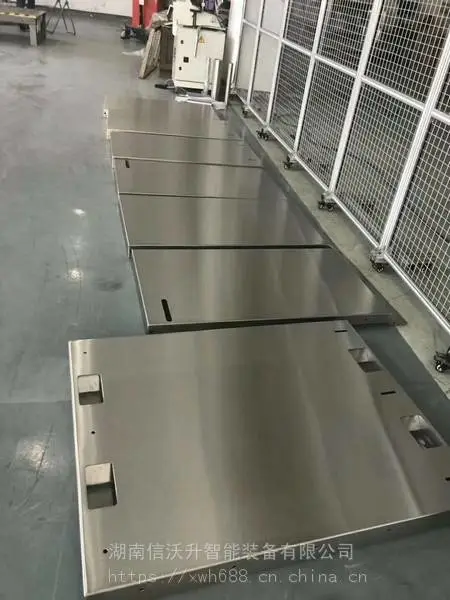

XWH3520.600系列双通道双平台五轴数控机   典型工件及案例
