SF智能水位控制仪表

SF智能水位控制仪表是一种高性能、抗干扰、低成本、高可靠性的智能型工业调节仪表

。仪器采用***的CPU芯片,具有操作简单、工作可靠、***结垢、性价比高的特点，广

泛应用于锅炉、水箱、深井等的水位显示、水位自控等各种设备的自动控制系统。

二、 主要技术指标

电源：220VAC；水位测控范围：20％、40％、60％、80％、100％。功耗：<3W； 控制模

式：分段位水位控制； 输入方式：投入式电极且***结垢；控制功率：3KW（阻性）；

1.5KW（感性）；工作环境：温度0～50℃、湿度<85%RH无腐蚀性无强电磁干扰的场合。

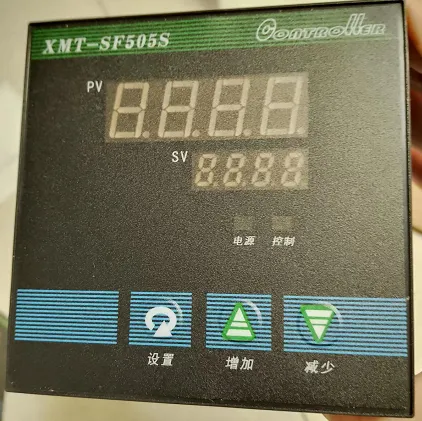

三、 面板功能

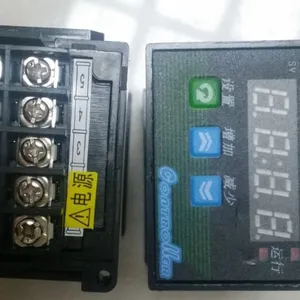

四、 仪表接线端子（以实际仪表接线图为准）

五、 传感器探头的安装与组合

水位电极的安装

1取塑管或塑绳等物一段，下端随意垂一重物，材料长度略大于欲控制的水深。

2.按接线图：电源、继电器、底线，水位1、水位2、水位3、水位4、水位5依次接线。

3.底线固定于塑管底端***位（底线选材应为高控制水深的裸金属导线），水位1应固

定于欲控制水深下端的1/5的距离；依次距下端：水位2固定于2/5的距离；水位3固定于

3/5的距离；水位4固定于4/5的距离；水位5固定于控制水位的液面。

4.固定传感器探头时，传感头与塑管需保持约1cm的距离，以免塑管表面有水痕残留，影

响信号的准确探测而产生误动作。

5.传感器探头安装完毕后，将其挂于水箱或深井中。挂入水箱时，应避免水花飞溅，使

控制仪受干扰误动作。挂入深井时，***水位应高于水泵吸水口，以免无水时空转烧泵

※如果当作底线的裸金属导线固定于塑料管内,请在固定水位电极处塑料管开几个孔,使

电极与底线间水流保持直接连通,这样有助于可靠检测水位。
