HotBar(热压熔锡焊接)又称「脉冲热压焊接」，但***大部分人则直译叫它为「哈巴(HotBar)」，HotBar的原理是先把锡膏印刷于电路板(PCB)的焊垫上，经回焊炉后将锡膏融化并预先焊于电路板上，随后将待焊物（一般为FPC）放置于已经印有锡膏的电路板上，然后再利用热压头的热将焊锡融化并连接导通两个需要连接的电子零组件。

因为使用长条形的热压头将扁平的待焊物（一般为FPC）焊接于电路板上，因此称之为HotBar。个人觉得其命名是为了区别同样也是用热压头黏贴ACF于LCD或电路板的HeatSeal制程。

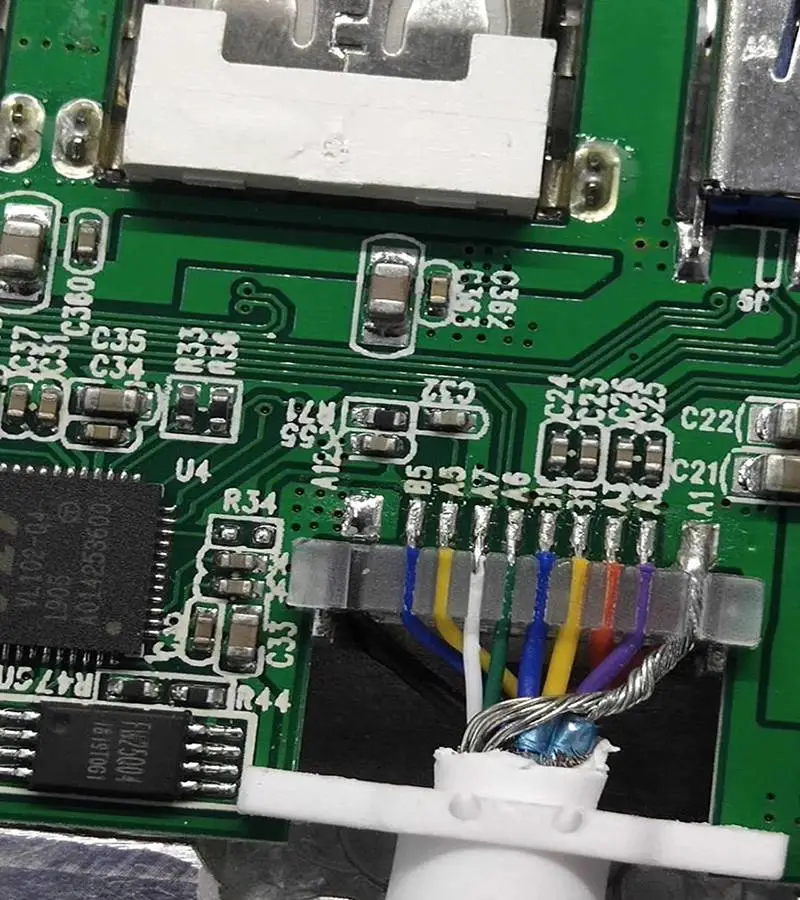

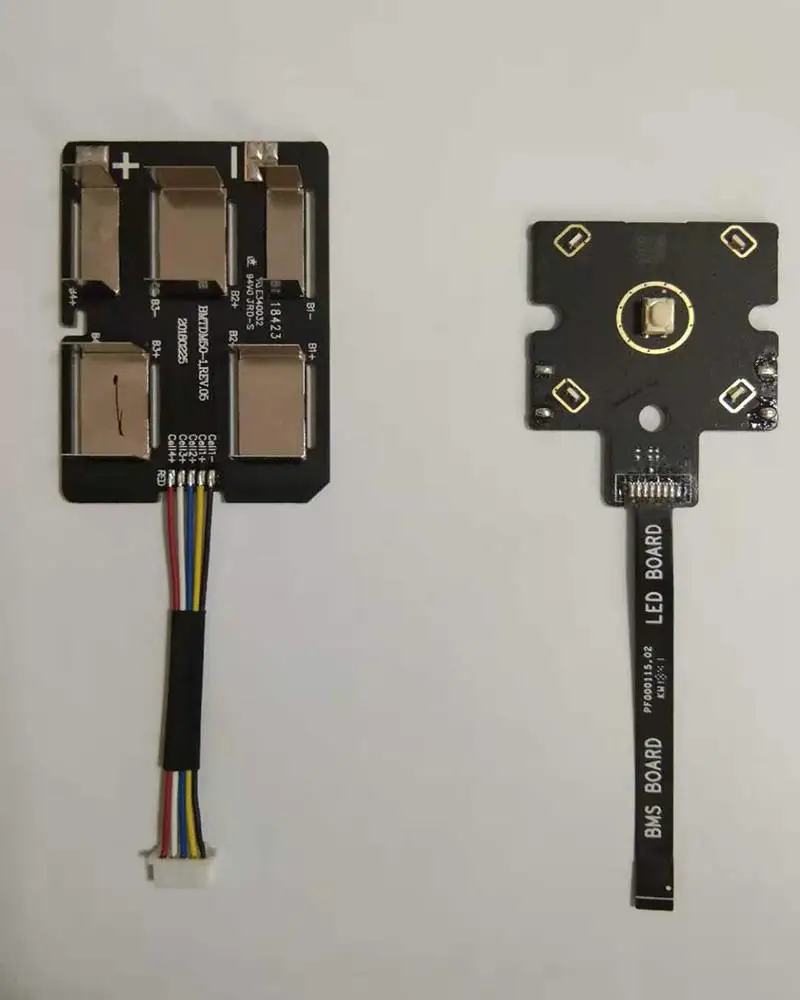

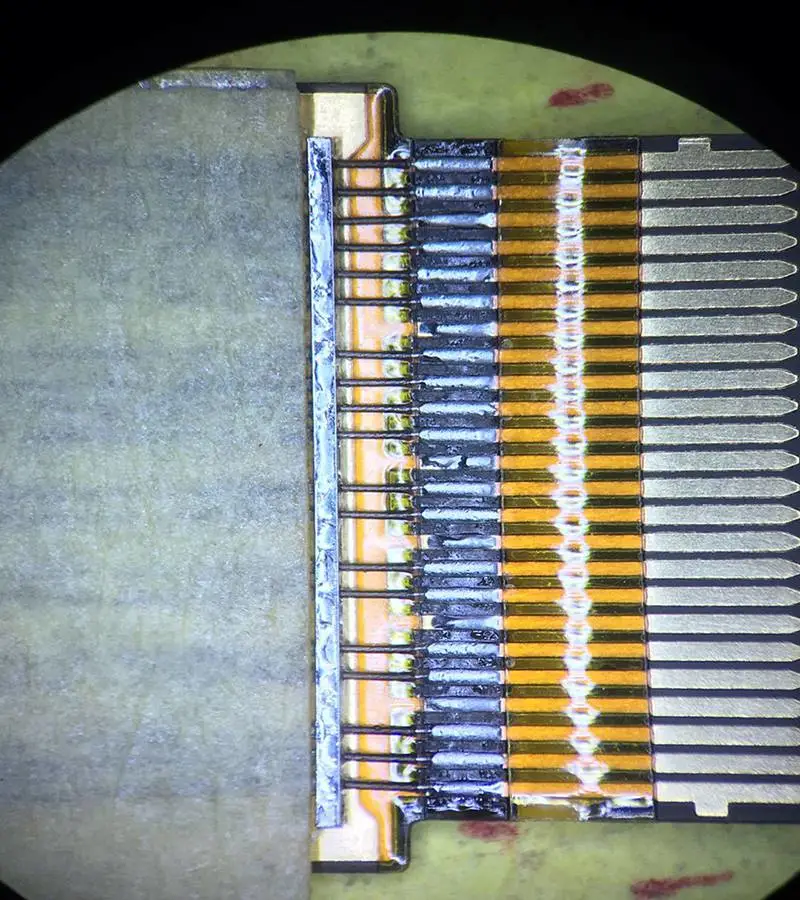

HotBar通常是将软板(FPC)焊接于PCB上(如上图)，如此可以达到轻、薄、短、小目的。另外还可以***降低成本，因为可以少用1~2个软板连接器(FPC connector)。

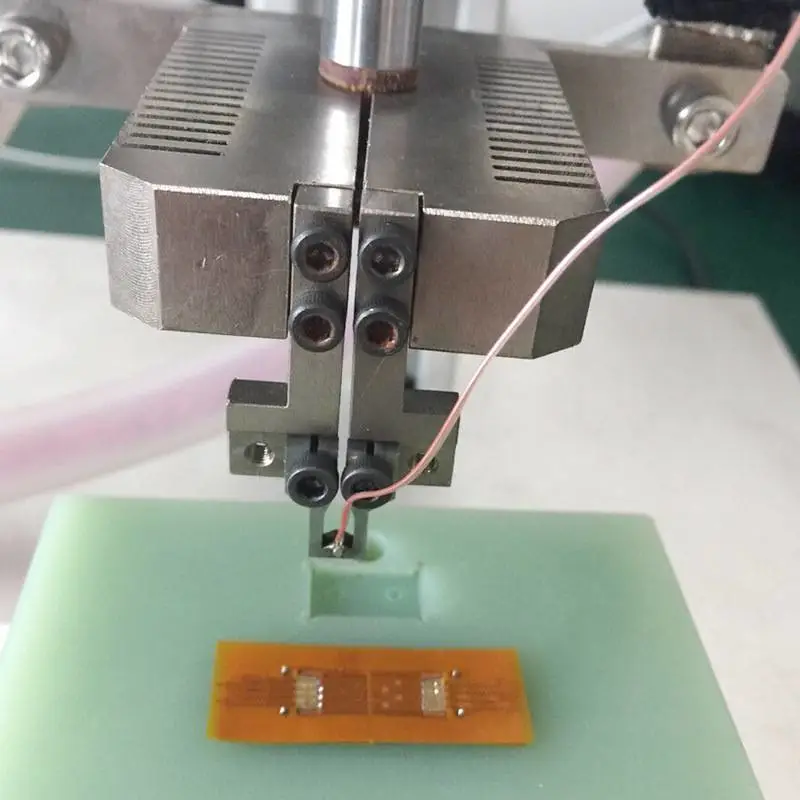

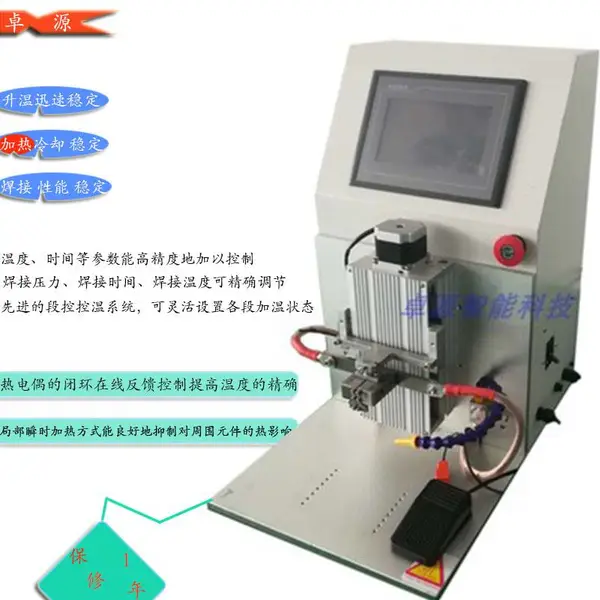

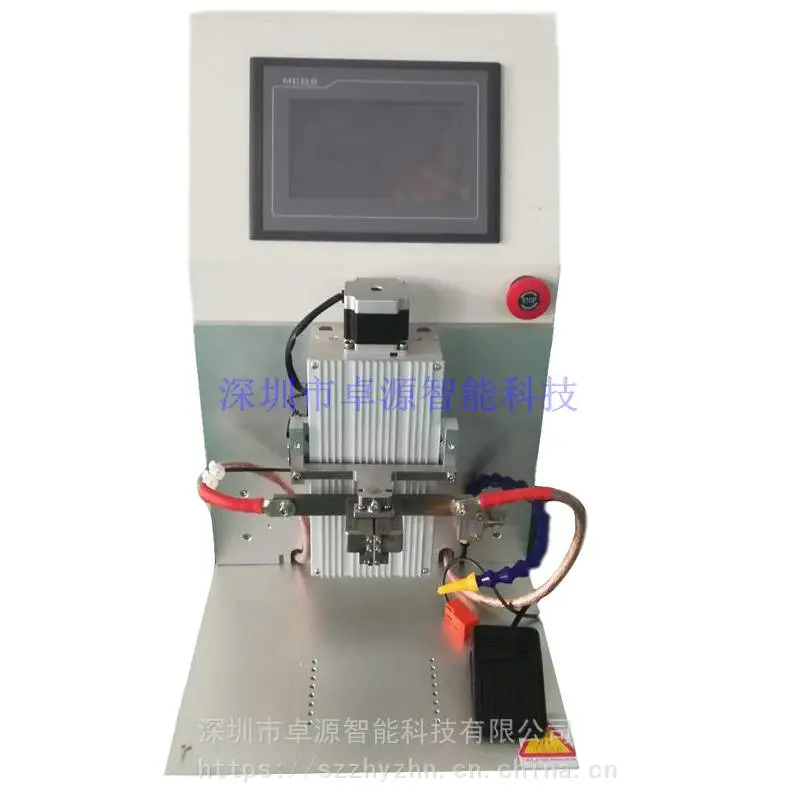

一般的HotBar热压机，其原理都是利用【脉冲电流(pulse)】流过钼、钛等具有高电阻特性材料时所产生的巨大【焦耳热】来加热【热压头】(thermodes/heater tip)，再藉由热压头加热熔融PCB上已经有的锡膏以达到互相焊接的目的。

既然是用pulse加热，pulse的能量及时间控制就相当重要，其控制方法是利用热压头前端的【电热偶】(thermocouple)线路，即时反馈热压头的温度回电源控制中心，藉以控制pulse的讯号来***热压头上温度的正确性。

HotBar的制程控制

?　控制热压头与待压物(通常为PCB)之间的间隙。热压头下降到待压物时，必须与待压物完全平行 ，这样待压物的受热才会均匀。一般的做法是先鬆开热压头锁在热压机上的螺丝，然后调成手动的模式，将热压头下降并压住待压物时，确认完全接触后再把螺丝锁紧，***再抬起热压头。通常待压物为PCB，所以热压头应该压在PCB上，找一片未上锡的板子来调机比较好。

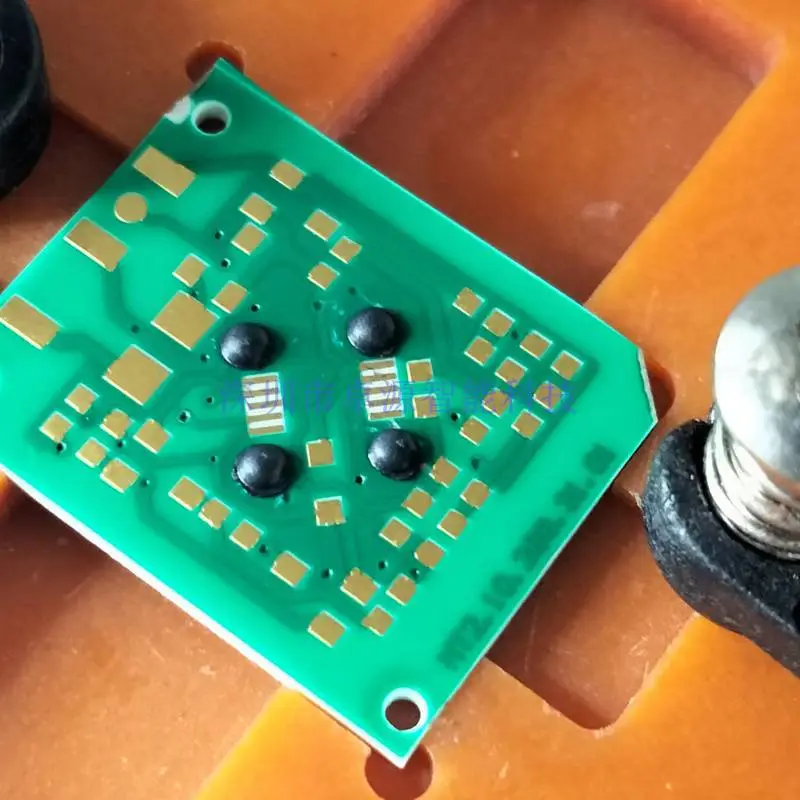

?　控制待压物的固定位置。一般的待压物为PCB及软板，需确认PCB及软板可以被固定于治具载台上，同时需确认每次下压HotBar时的位置都是固定的，尤其是前后的方向。没有固定的待压物时容易造成空焊或是压坏附近零件的品质问题。为了达到待压物固定的目的，设计PCB及软版(FPC)时，要特别留意增加定位孔的设计，位置在熔锡热压的附近，以避免下压时FPCB移位。
