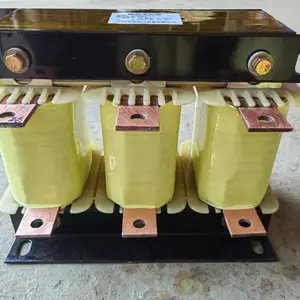

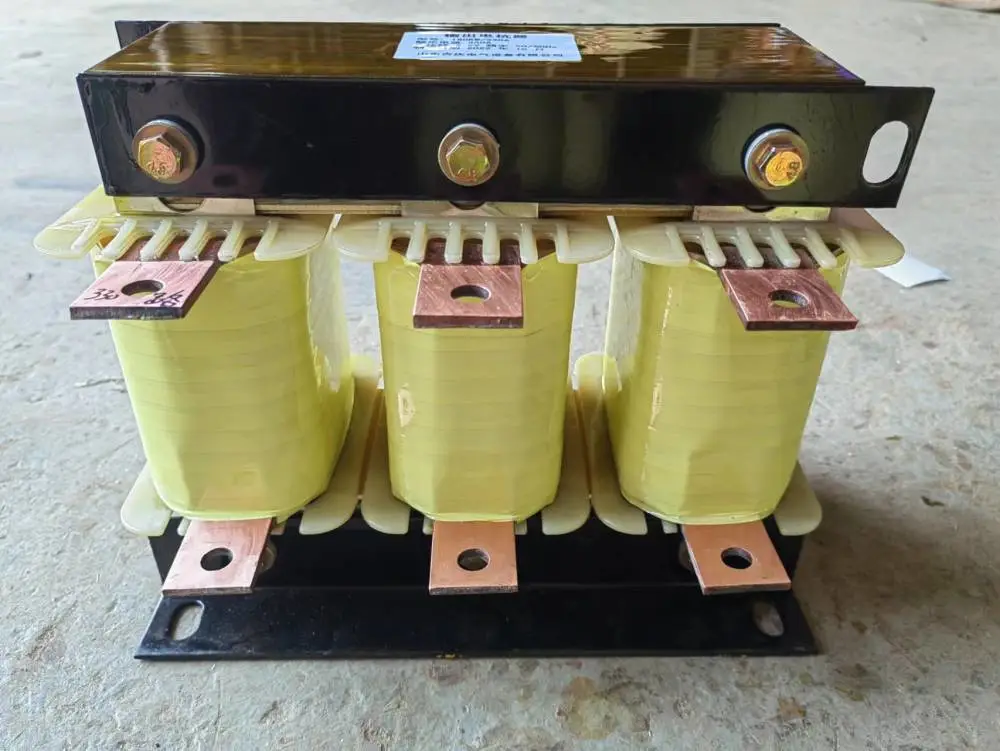

380V出线电抗器K220-H026/75KW 186A输出电抗器

你知道变频器接电抗器有什么作用吗？电抗器也叫电感器，就是将导线绕城螺线管形式来使用，电抗器种类繁多，其中有***用在变频器上的电抗器，一般会在变频器直流调速器输入端或者输出端上安装一个电抗器，主要抑制变频器所产生的谐波，对电网产生干扰，并且减少变频器产生的谐波对其他电器原件的干扰性，同时提升整体电网的稳定性，和功率因数，也能够限制电网电压异常波动，防止电网冲击电流，***变频器的正常运行

产品包括：

     1.三相输入输出电抗器（进线出线电抗器）：DZ、DR、K119、K220、K123、HSL119、HSL220系列

产品适配SIEMENS、GE、AB、ALSOM、ABB、EUROCHERM、C.T、LENZE、KEB、FUJI、YASKAWA、LG、SCHNIDEN、SIEI、HITACH、SANKEN、MEDENSHA、EMERSON、三菱 、康沃、 英威腾、雪普、现代、安邦信、台安、台达、时代、普传、佳灵等公司全数字直流调速器、变频器、软起动器

    2.交流电抗器：HKG、CKSG。变速传动用进线（出线）电抗器；负载（平衡）电抗器。

    3.平波电抗器：PKG、PKGK

    4.限涌流电抗器（电容补偿用）：XKG、XKSG

    5.串联电抗器（电容补偿用）：CLKSG、CLKG

    6.调谐电抗器 ：TKG、TKSG

    7.起动电抗器 ：QKSG

SIEMENS变频器S120（0.37~315KW）适配的三相进线电抗器与三相输出电抗器

HSL119-S1.9三相进线电抗器             HSL220-S4.5三相输出电抗器

HSL119-S3.5                                     HSL220-S10

HSL119-S4.8                                     HSL220-S32

HSL119-S9                                       HSL220-S45

HSL119-S11.6                                  HSL220-S68

HSL119-S25                                    HSL220-S90

HSL119-S31.3                                 HSL220-S104

HSL119-S54                                    HSL220-S178

HSL119-S71                                   HSL220-S210

HSL119-S105                                 HSL220-S260

HSL119-S178                                 HSL220-S310

HSL119-S225                                HSL220-S380

HSL119-S224                                HSL220-S490

HSL119-S278

HSL119-S331

HSL119-S508

HSL119-S628

电抗器电流、电压降、电感量等如何挑选

电抗器的压降：电压降是指在50Hz下，电抗器线圈两端与实际额定电流相对应的实际电压降。一般来说，压降约为4V~8V

电抗器电感量的选择：电抗器的额定电感也是一个重要参数！如果电感选择不当，将直接影响额定电流下电压降的变化，导致故障。电感取决于电抗器铁芯的横截面积、线圈的匝数和气隙的调整。输出电抗器的电感根据额定频率范围内的电缆长度确定，然后根据电机的实际额定电流，选择相应电感要求下铁芯和导体的横截面积，从而确定实际压降。理想的电抗器等于或低于额定交流电流，电感应保持不变。随着电流的增加，电感逐渐减小，当额定电流大于2倍时，电感减小到额定电感的0.6倍，当额定电流大于2.5倍时，电感减小到额定电感的0.5倍。当额定电流大于4倍时，电感将降至额定电感的0.35倍。串联电抗器一般安装在高压补偿装置中，其主要功能有两个：一，将合闸涌流限制在额定电流的20倍以内；二是抑制供电系统的高次谐波，保护电容器。因此，电抗器在补偿装置中的作用非常重要。只有科学合理地选择电抗器才能***补偿装置的安全运行。

电抗器的选择主要包括三个方面：电抗器电抗率k值的选择、电抗器结构（空心和铁芯）和电抗器的安装位置（电源侧和中性点侧）。让我们先停下来谈谈电抗器电流、压降和电感的选择。

山东风发电器有限公司是一家集产品研发、制造、销售、服务为一体的高科技企业。我公司***生产各种型号的低压电抗器及变频器周边配套产品。

低压电抗器种类：低压电容柜补偿用串联电抗器、变频器用输入、输出电抗器、直流平波电抗器、低压空心滤波电抗器、非晶高频电抗器和特殊电抗器等，另外我公司有各种变压器、滤波器、制动单元、电阻，是您选择定制产品的***公司

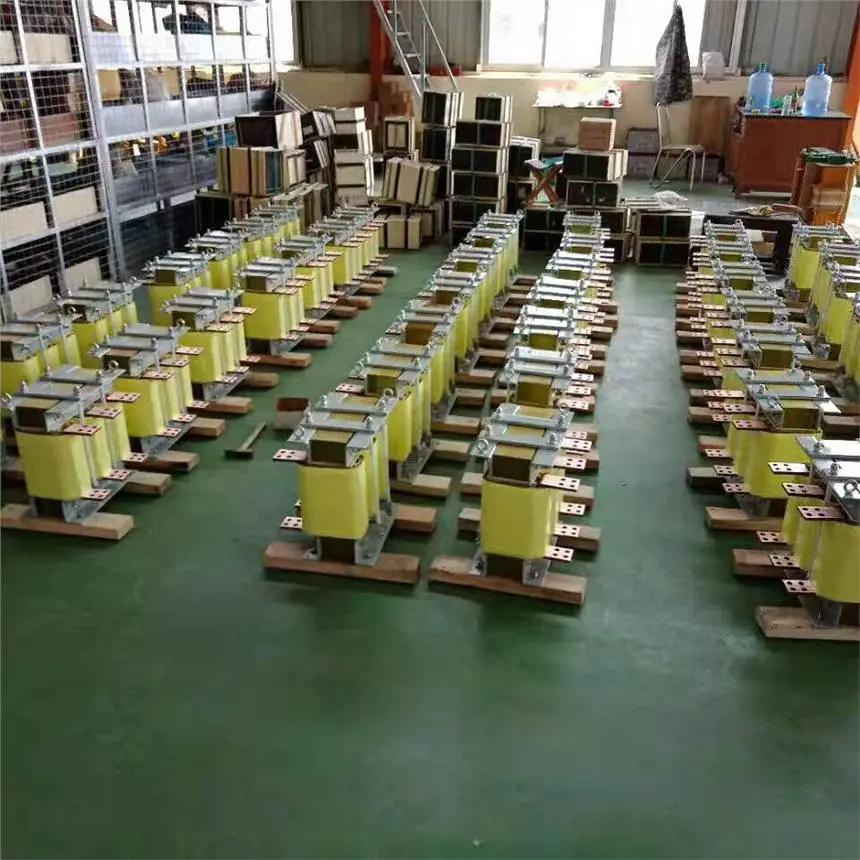

电抗器生产工艺流程

变频器进线电抗器的生产过程，是需要先把变频器进线电抗器的线圈和铁芯组装成一体，然后经过预烘→真空浸漆→热烘固化这一工艺流程。

变频器进线电抗器采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。

适用场合变频器进线电抗器主要应用于工业/工厂自动化控制系统中，安装在变频调速器与电网电源之间，用于变频调速器等产生的浪涌电压和电流，限度的衰减系统中的高次谐波及畸变谐波。
