一、概述

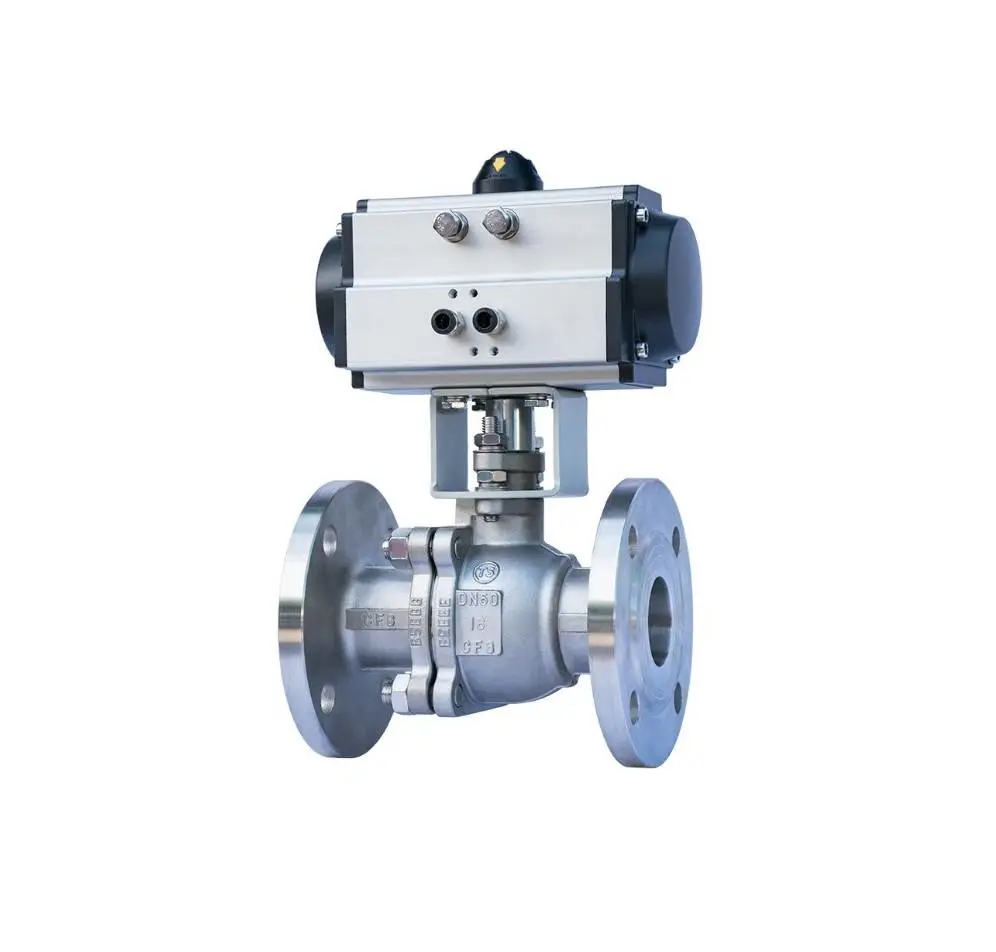

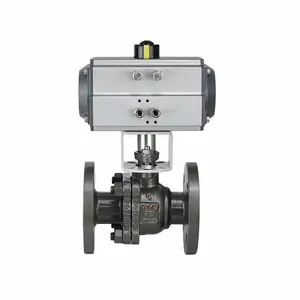

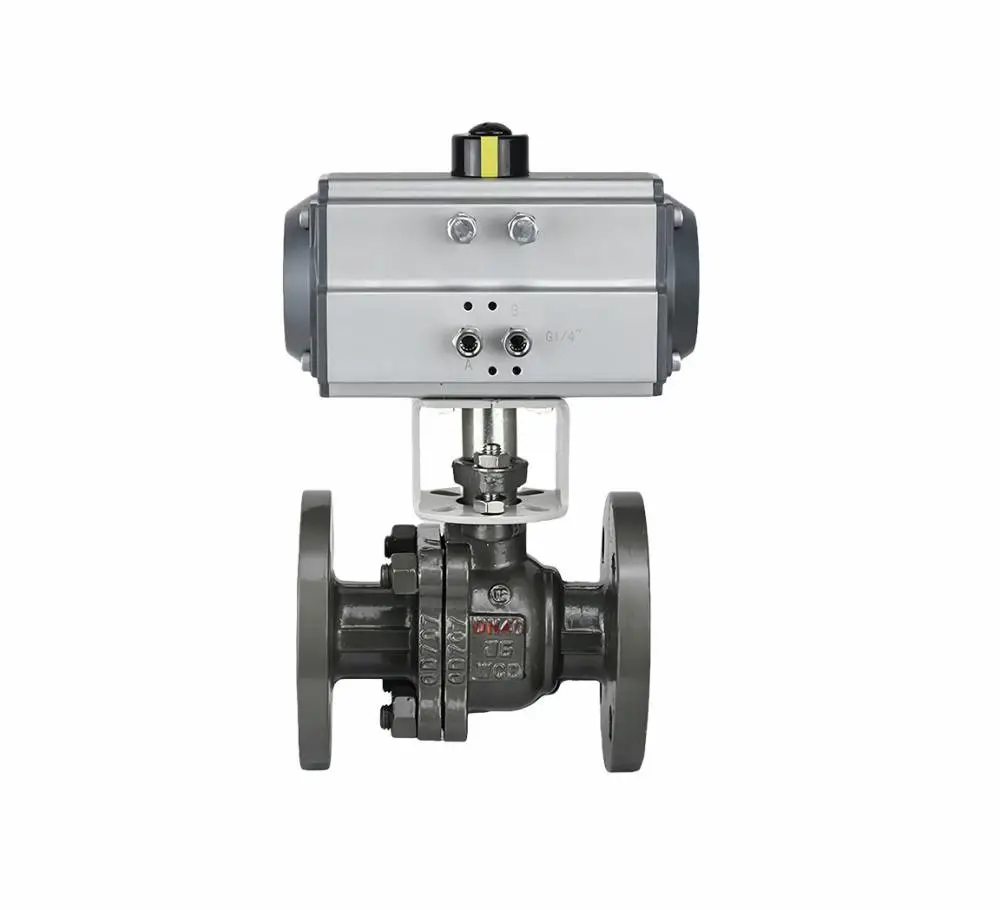

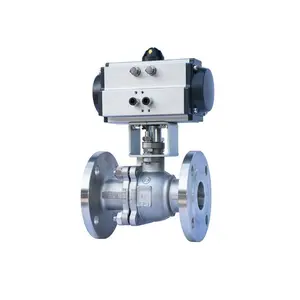

ZSSJR-E系列O型气动控制阀是一种结构新颖精小型对夹式O型球阀，具有重量轻、安装方便、便于维修、***等特点。它由双作用气动执行机构、O型球阀、二位五通电磁阀、阀位行程开关等部件组成。接受DCS、PLC、切换开关、行程开关等控制装置输出开关量的信号，使二位五通电磁阀动作，切换气路，驱动执行机构气缸内的活塞，再由活塞带动连杆箱，将活塞杆直行程转换为0-90°角位移，转动球阀的阀杆，将阀门打开或闭合，实现阀门的二位置控制。由于球阀有良好的密封性与剪切功能，广泛应用于造纸、食品、医药、冶金、石化、电力等工业部门的过程控制，实现对有关工艺参数的流通与切断。特别适用于高粘度和带有纤维介质。
二、主要技术数据
（一）公称压力：1.6Mpa；2.5Mpa；4.0Mpa
（二）工作温度：-20℃~150℃~300℃
（三）泄漏量：
硬密封：GB/T4213-92Ⅳ级
软密封：GB/T4213-92Ⅴ级
（四）气源压力：0.4Mpa~0.6Mpa
（五）二位五通电磁阀电源电压：1.24VDC  2. 220VAC
三、订货须知
（一）产品订货若不按第四节的顺序编写型号，则需提供如下资料：
1．切断阀型号  公称压力
公称通径 密封型式
阀门材质 介质温度
2．二位五通电磁阀的电源电压：
（1）24VDC
（2）220VAC
（二）切断阀作用方式，用户不注明，制造厂常规提供气开式。
（三）可选附件
1．行程开关箱：
（1）凸轮式触点开关
（2）感应式无触点开关，电源电压24VDC或220VAC
 注：若不选开关箱编写型号时，此字母可以略去。
2．连接法兰、螺栓、螺母材质：
（1）A3钢
（2）不锈钢
（四）使用在防爆场所，订货时加以注明。
