一、设备名称

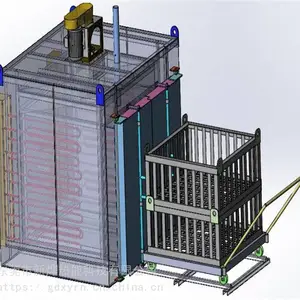

RX-24-2型箱式烘渣炉

二、设备用途

本炉可用于电子、五金件的烘烤固化加热，亦可用于实验室电器、电线、铝型材等时效或烘烤渣质脱落分离加热等处理；

三、技术参数

1、额定电压：三相、380V。

2、额定频率：50HZ。

3、额定温度：300℃。

4、额定功率：24KW

5、加热元件：采用SUS不锈钢电热管加热，数量约8支。

6、控温精度：±3℃

7、工作室尺寸：深800 宽1200 高750mm（分2层摆放）;

8、探温器：采用K型热电偶。

9、接线方法：三相Y型接线方法；

10、加热控制方式：SSR固态模块控制。

11、工作时炉体表面温度：≤常温+25度。

12、炉体质量：900KG

 四、结构材料

1、炉体外壳用3mm厚A3冷板及50×50角铁焊接而成，炉门为左手单开式结构，炉门与炉口之间采用石棉绳密封，炉体顶部设有一个直径Φ80mm的排湿孔。

2、内层工作室及两侧风道板采用镀锌板制作、钢板厚2mm。

3、炉壳与炉膛内壁之间填充优质金钢牌岩棉保温材料（保温层厚150mm）。

4、炉体顶部安装一台1.1KW的热风循环风机，热风循环方式为上下运风，顶部回风可达到良好的热循环，炉内温度均匀。

5、加热元件安装于炉体两侧、共8支不锈钢电热管组成。

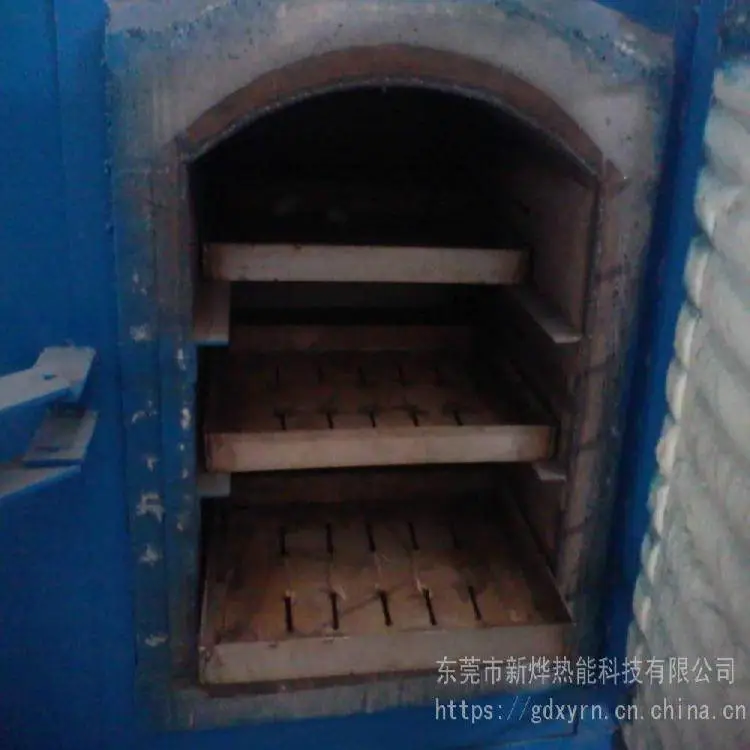

6、内腔分5层用托盘隔开摆放，托盘为201不锈钢材质冲孔板和扁铁加固焊接制作；板厚每层高100mm,每个托盘可单独拿出；

五、电器控制

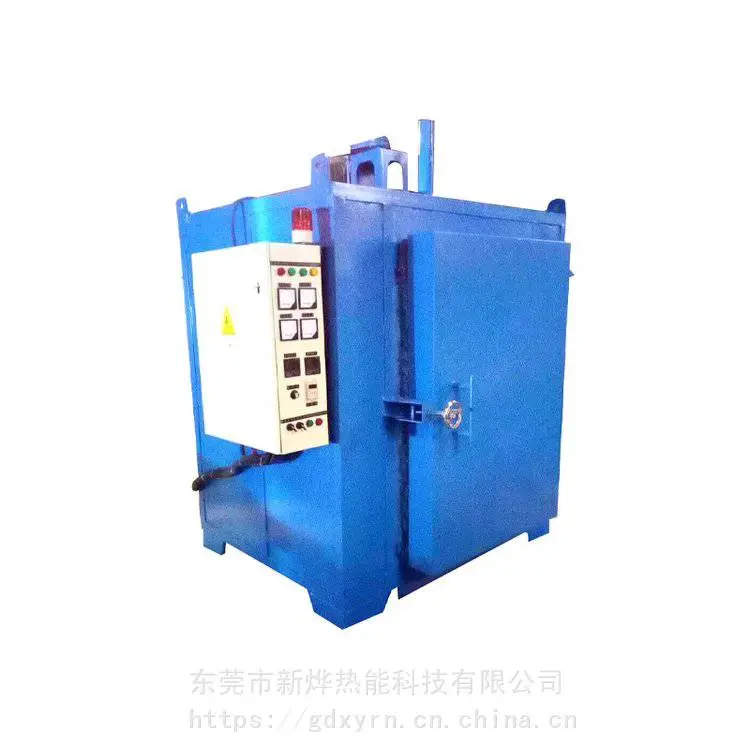

1、电器控制柜为悬挂式结构、安装与炉体的左侧，尺寸为800 ×600 × 250 mm。

2、温度控制采用2块微电脑数显智能仪表自动控温加热；一块主控，另一块监控；设有3相工作电流电压显示、恒温计时、漏电保护、超温报警等控制功能。

六、设备包含

1、铝合金时效炉壹台。2、电控箱壹个； 3、电路图壹份。

七、安装调试

1、乙方负责安装调试，甲方需派人协助；

2、控制线路由卖方负责（控制箱到电炉线路）；

3、电力线路买方负责（控制箱至车间电源）；

八、设备物流运输

公路物流运输，货到后买方负责卸货及设备到位等工作。

九、保修声明

1、设备正常使用非人为损坏免费保修期壹年，终身享受优惠维修服务。

2、设备出现故障时，卖方在接到买方电话或信函通知，首先采用电话语音微信/网络邮件等的方式指导维修，当不能解决的情况下，卖方在48小时内派人赶到现场处理；
