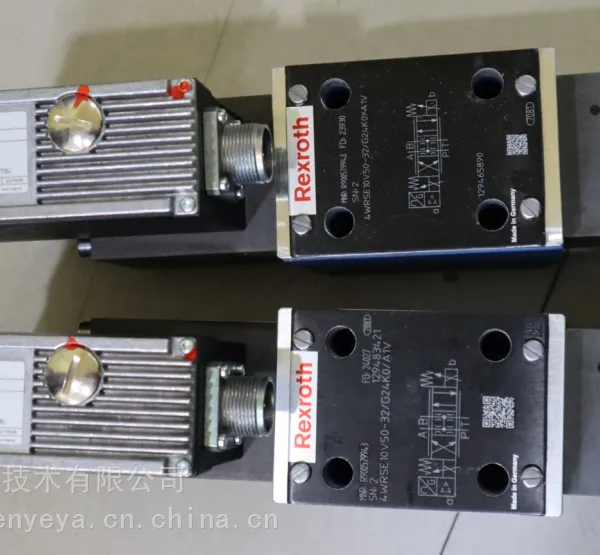

4WREE 型号的阀门是带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀。

设置

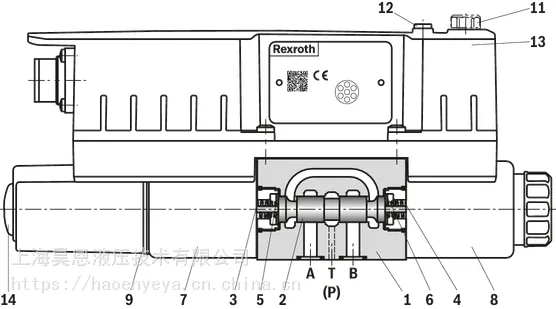

阀门的基本构成包括：

• 带连接面的壳体 (1)

• 带有压缩弹簧（3 和 4）与弹簧座（5 和 6）的控制阀芯 (2)

• 带对中螺纹的线圈（7 和 8）

• 位置传感器 (9)

• 集成电子元件 (13)

• 可通过橡胶塞进行电气零电位调节 (12)

功能

• 线圈（7 和 8）断电后，通过弹簧座（5 和 6）之间的压缩弹簧（3 和 4）使控制阀芯 (2) 保持在中心位置

• 通过控制比例线圈（例如线圈 "b" (8)）对控制阀芯 (2) 进行直动式操作

• 这样将通过具有渐进流量特性的节流横截面，打开从 P 到 A 及从 B 到 T 的连接

• 将控制阀芯 (2) 与电气输入信号成比例地向左移动

在断电状态下，线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用 "V" 型阀芯机能的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。

带 2 个阀芯位置的阀门（型号 "4WREE…A…"）

基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，这两个阀芯位置阀仅配有线圈 "a" (7)。其配有螺堵 (10) 来代替***个比例线圈。

OBE 中的压力补偿元件 "-967"

为了防止集成电子元件 (OBE) 壳体中形成冷凝水，可以使用电子元件保护膜 (11)。

建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。

注意：

• 由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用寿命的延长而增加。

• 不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。

• PG 装配件 (14) 不得打开。
