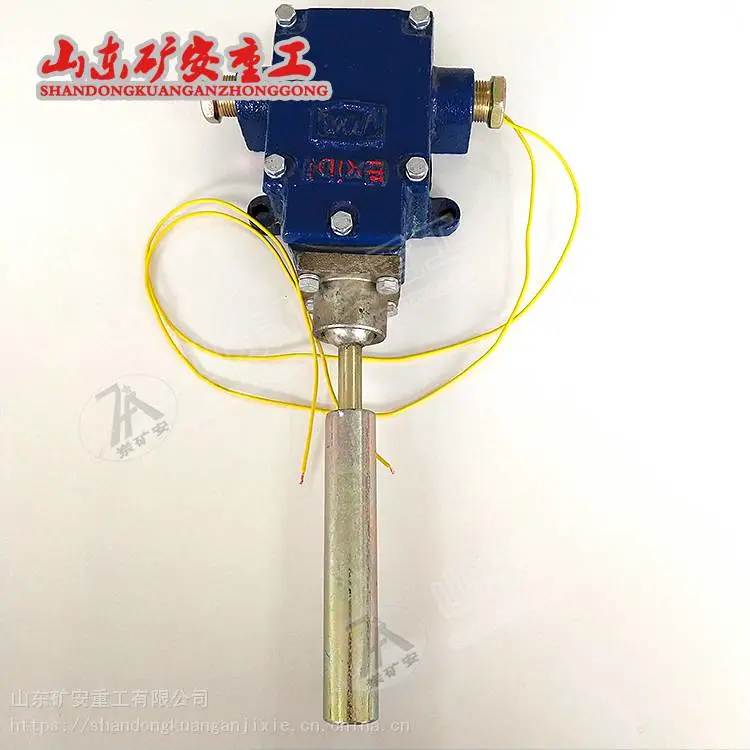

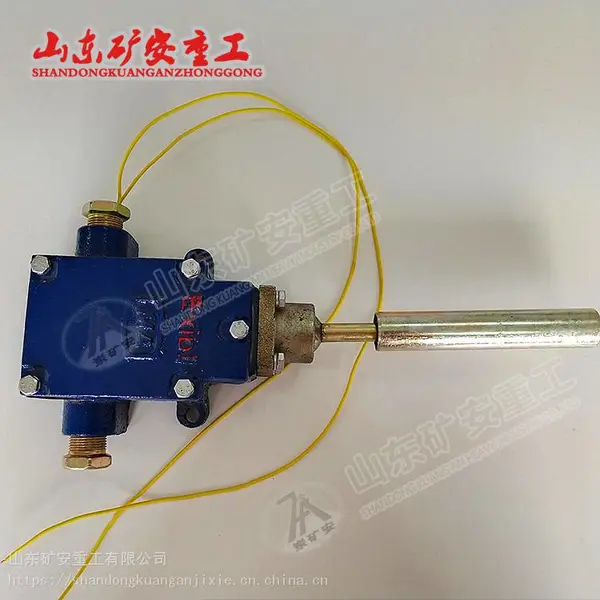

GEJ30 煤矿用跑偏传感器

皮带机综保销售负责人：133~9537~9319 张楠

GEJ30 煤矿用跑偏传感器（以下简称传感器）为矿用本安型电气设备, 该传感器适用于煤矿井下、露天煤矿、选煤厂等工作场所，作为带式输送机输送带跑偏检测之用。

结构特征及工作原理

1. 结构特征：传感器由外壳、皮带探杆、行程开关、接线端子、对位显示板等部分组成。

2. 工作原理：传感器安装在皮带两边的支架上，正常时皮带不接触跑偏探杆，传感器的两接线端子不接通；当皮带跑偏接触到跑偏探杆并推动探杆偏离正常位置 30°±3°时，传感器的两接线端子接通，皮带停车，关联控制箱语音报警。皮带复位后，跑偏触杆自动返回至 10°±3°时，传感器的两接线端子应断开，关联控制箱停止语音报警，待人工复位后方可正常启动皮带运行。

五、主要性能

1.输出信号：

1）高低电平信号：额定工作电压 12V 供电时，改变传感器内部拨码，输出不同的高低电平信号。

2）常开接点信号：不供电时，传感器输出一路常开接点信号。

2.动作角度：30°±3°；

3.复位角度：10°±3°；

4.触杆动作力：20N～100N；

5.触杆转动的限角度：≥70°；

6.动作性能：传感器受动作力作用，探杆转动至动作角度时应立即动作，动作力撤除探杆自动返回原位经过复位角度时立即恢复。
