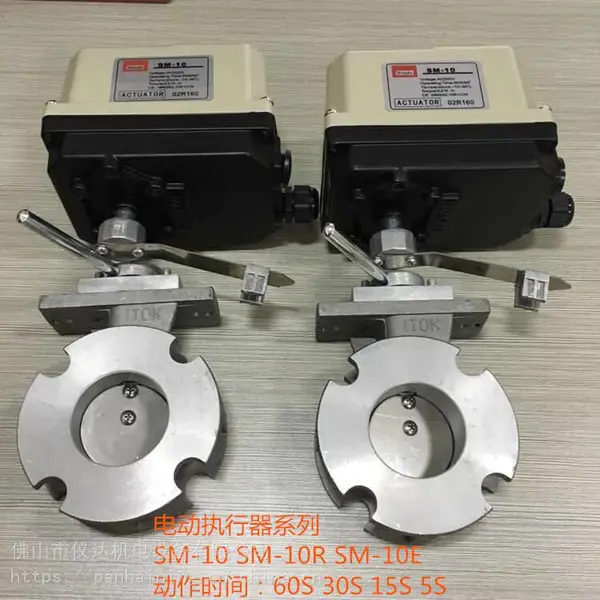

恒达牌SM-10型回转式电动执行器是通过外接电源或调节仪表输出的电源切换信号，使其输出轴作相应的角移位带动阀门的开关动作，实现对液态气流量的调节。SM-10 SM-10R 30秒／60秒电动执行器与铝质碟阀配套使用，可配用碟阀（DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150）

技术参数：

SM-10（不带阀位反馈电位器），SM-10R（带SM-10配线性铝合金蝶阀

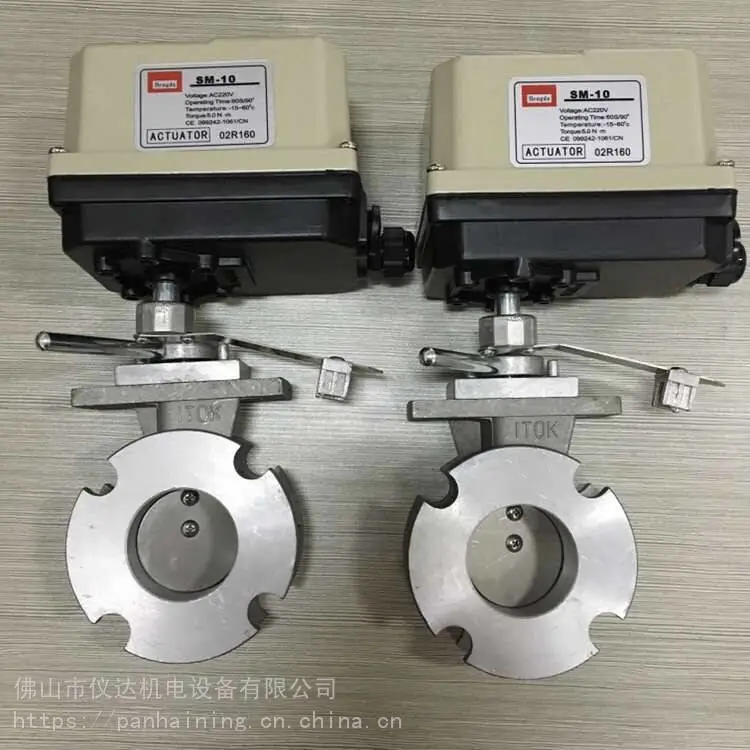

SM-10执行器配铝合金蝶阀

阀位反馈电位器），SM-10E（调节型4-20mA）

控制方式：（1）开关型（2）反馈型（3）调节型4-20mA

出轴转矩：5Nm(60s),5Nm(30s),3Nm(15s),1.2Nm(5s)

90度动作时间：60s、30s、15s、5s

电机功率：4W；电源：AC220V、AC110V

绝缘电阻：100MSV/500VDC

耐压强度：1500VAC/1min

安装方式：360度任意角度安装

防护等级：IP54

规格：106*120*93

特点：
铝合金压铸壳体，美观流畅；
设有手动/自动转换开关，便于安装和调试；
标准可调节的凸轮可对阀门位置作***的定位调节；
阀门位置指示器可以在阀体上面显示阀门的开度；
在无电源的状态下可使用附带手柄作手动操作；
安装位置任意，设有电机过热保护，无需日常维护；
可以输出阀位反馈信号。执行器SM-10R SM-10的详细信息

· 品牌/型号：SM-10

· 用途类别：其他燃气设备

·

开关型：三线比例控制，反馈信号1KΩ
电压：220VAC、110VAC、24VAC
行程：0~90°

        恒达牌SM10E型回转式电动执行器是通过外接电源或调节仪表输出的电源切换信号，使其输出轴作相应的角移位带动阀门的开关动作，实现对液态气态流量的调节。

1.安装环境

。本产品可在室内安装，也可在室外安装。

。本产品属非防爆产品，请注意避开易燃、易爆等环境。

。在长期有雨水、原料等飞溅物和阳光直射的环境，需要安装保护整体的盖子。

。请预留接线、手动操作等维修空间。

。周边环境温度-30~+60℃范围内。

2.工作介质温度

。与阀门配套使用时，工作介质温度传到机体上面，机体温度会升高。

。工作介质是高温时，与阀门连接的支架起减少热传导作用。

。工作介质温度60℃以下时请选用标准支架。

。工作介质温度60℃以上时请选用高温支架。

3.极限位置开关的调整

。将阀门手动至全闭位置。

。松开行程挡块固定螺钉，转动下面挡块，使下面行程开关动作，微动开关动作时会发出”咔嚓‘‘声响，然后固定螺钉。

。全开位置调整方法同上。

4.电位器的调整

。让执行器运行，使指针正指50％刻度线。

。用万用表测量电位器部始端阻值（电位器1、3两脚间阻值），记下阻值R（如无特别要求，电位器出厂默认为1KΩ±15％）。

。用适当外力作用在电位器安装板上，使开齿轮和电位器齿轮脱离啮合。

。将万用表两表笔分别接在电位器动臂（电位器2脚）和另外任意一脚上，缓缓转动电位器齿轮，观察万用表读数，当阻值为R/2±2Ω时，停止调整并撤消外力使开度齿轮与电位器齿轮恢复啮合即可。
