QR-20开航轴保护型加长杆阻旋料位开关安装接线图

产品说明

是利用微型马达做驱动装置，传动轴与离合器相连接，当未接触物料时，马达正常运转，当叶片接触物料时，马达停止转动，检测装置输出一接点信号，同时切断电源停止转动。当物料下降时叶片所受阻力消失，检测装置依靠扭力弹簧恢复到原始状态。针对不同比重物料扭力大小可以调节。

安装注意事项

1、安装要求应使叶片所处的位置避开进料口的下部和料仓死料区，为防止使用中物料的砸击，应在检测叶片的上方安装防护板。

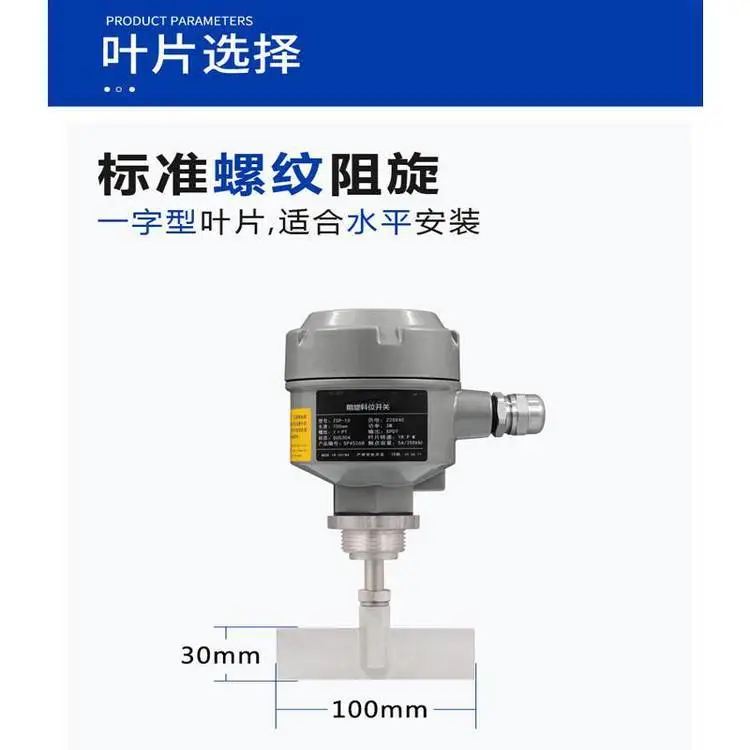

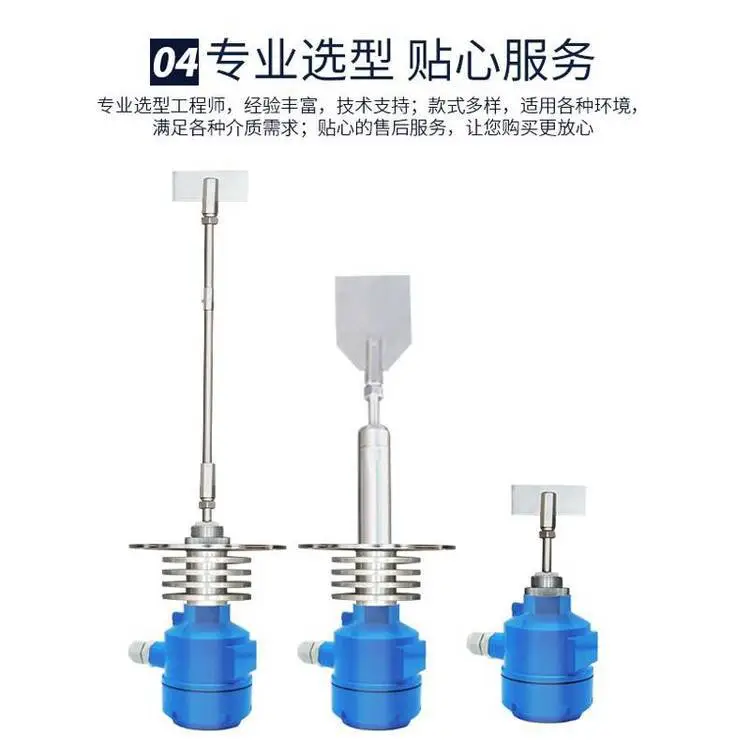

2、如采用加长轴垂直安装，则应安装保护套筒或使叶片和软轴所处位置不至受到物料的直接砸击。多位测量时应适当拉开距离，避免发生软轴的相互缠绕。

3、为避免室外环境雨水的渗入，侧装时应使出线口垂直向下并旋紧上盖。垂直安装时如有条件，可考虑加装防雨罩。

QR-20开航轴保护型加长杆阻旋料位开关安装接线图

技术特点

1、性强:应用于各种场合，飞灰、颗粒、粉体液体枯胭、导电和非导电物料。

2、抗粘附电路:来用抗粘附电路可以物料的粘附而产生虚假信号。

3、探头可折式:探头与控制器可分离，无电缆连接，安装拆除不影洞进出科。

4、探头耐温:探头适台184至260C的工作环境，还提供国资温探头。

5、输出实量大:采用容盘为10A .11的腿电器敏点输出，并有状态灯显示工作状态，0~ 30动科时功能贴片技术:使电路线路抗壙性更强，电路参数更稳定。

6、浪压技术:提了探头的使用压力，延长的使用寿命

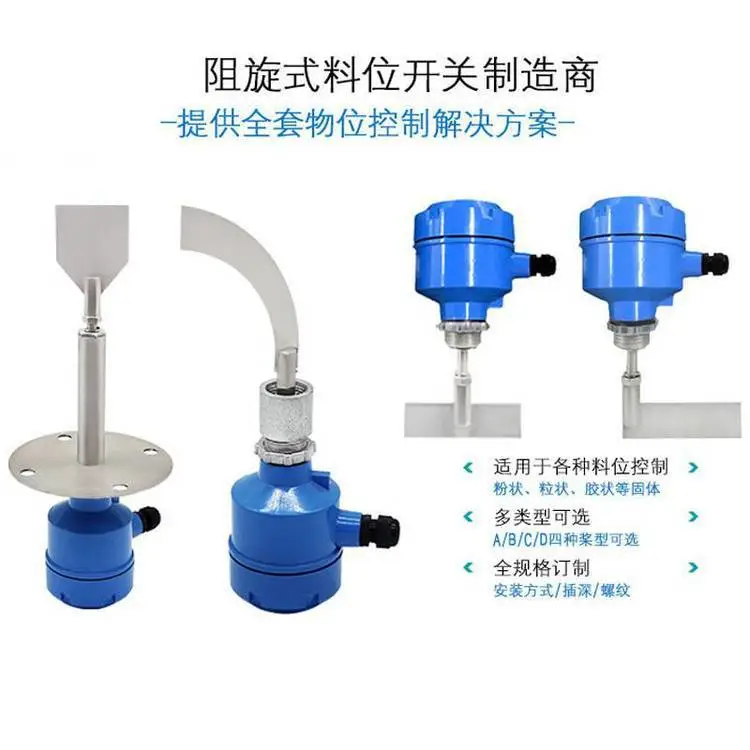

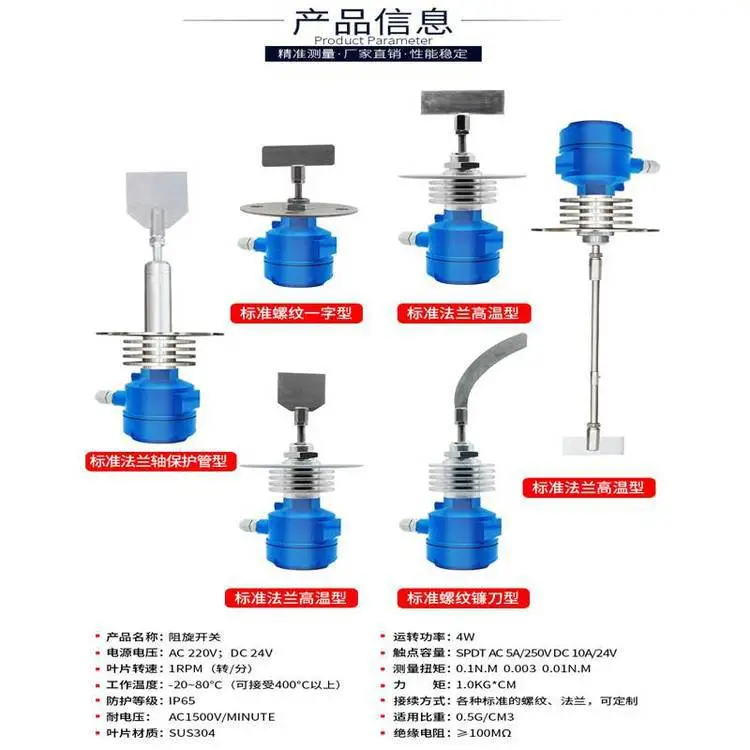

技术参数

1.电源：220VAC/110VAC/24VAC/24VDC

2.触点容量：250VAC/10A SPDT（单刀双掷）

3.功率：4W

4.叶片转速：1RPM（转/分）

5.力矩：1.0kg×cm

6.物料比重：≥0.5g/cm3

7.工作温度：-10℃-80℃

8.缘电阻：≥100MΩ

9.介电强度：1500V*1min

测量原理：

阻旋物位开关的原理是利用永磁电机带动叶片旋转，当被检测物料上升至叶片位置时，叶片转动受阻，将该阻力传至接线盒内的检测装置，检测装置则向外输出一个开关信号，并切断电源使叶片停止转动。

　　当料位下降时，叶片阻力消失，检测装置便依靠弹簧的拉力恢复到原始状态，针对不同的物料比重调整弹簧拉力，比重大时调整弹簧拉力到强或zui强，反之则调整至弱或zui弱。
