一、概述：

　　陕西平高智能电气有限公司35KV户外高压智能型真空断路器ZW32-40.5F-1250A高压柱上开关看门狗采用了*设计的一体式固封极柱和高可靠性的操作机构。该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用。极高的可靠性，在整个寿命期间完全免维护，具有高机械寿命和电寿命，整机体积小，重量轻，便于安装。

　　二、使用条件：

　　1.周围空气温度：-30℃～ 60℃；

　　2.海拔高度：不超过3000米；

　　3.风速不超过34m/s；

　　4.来自开关设备和控制设备外部的振动或地动是可以忽略的；

　　5.污秽等级：Ⅳ级；

　　6.储存温度-40℃～ 85℃。

　　灭弧原理

　　三、结构及工作原理：

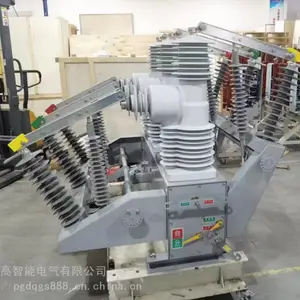

　　陕西平高智能电气有限公司35KV户外高压智能型真空断路器ZW32-40.5F-1250A高压柱上开关看门狗主要由集成固封极柱、电流互感器、操动机构及箱体组成。该型号断路器为小型化设计，外壳采用不锈钢箱体。电流互感器可根据用户需要选择。

　　陕西平高智能电气有限公司ZW32-40.5F户外高压真空断路器手动 35KV智能型看门狗柱上开关与配套的智能控制组合。可就地实现开关分合闸操作，也可以通过通信接口由远方操作。断路器的其他信息也可以传输到控制中心，通信通道可以选择电缆、光纤、GPRS/CDMA、GSM等。

　　四、陕西平高智能电气有限公司主要型号：

　　ZW32-40.5F 看门狗分界智能断路器

　　ZW32-40.5F/1250-25看门狗分界智能断路器

　　ZW32-40.5F/1250-31.5看门狗分界智能断路器

　　ZW32-40.5F/1600-25电动带智能带PT

　　ZW32-40.5F/1600-31.5户外智能柱上看门狗真空断路器

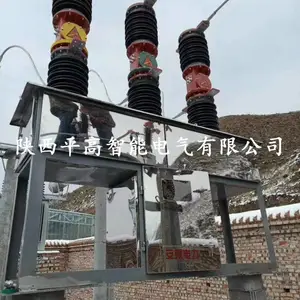

　　35KV户外高压智能型真空断路器ZW32-40.5F-1250A高压柱上开关看门狗，配弹簧操作机构，或永磁机构，或弹簧操作机构配永磁双机构，zw32系列40.5kv型户外真空断路器用于交流50hz的三相电力系统，作为分、合负荷电流，过载电流及短路电流之用；它既可用于发电厂，变电站，电力设备和电力线路的控制和保护，也可用于频繁操作的场所，她不但用于新变电所的建设，而且也能在边远35kv线路的水泥杆上安装，智能型的配个电压互感器和智能控制器可以实现远方控制，并查看事故原因等现代化配网功能。

　　35KV户外高压智能型真空断路器ZW32-40.5F-1250A高压柱上开关看门狗 ，是我公司自主研发的一种综合保护户外智能开关。它主要由真空断路器本体和控制器的及外置电压互感器三大部分组成，三者通过航空插座及户外密封电缆进行电气连接，具有故障检测功能，保护控制功能和通讯功能，能可靠判断、检测开关进、出线侧的毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。

　　断路器采用永磁操动机构，断路器机械寿命为3万次,3万次之内无需检修、调整，实现了高可靠，长寿命。

　　断路器配用的真空灭弧室，具有极高的真空度，以真空作为灭弧和绝缘介质。当动、静触头在操动机构作用下带电分闸时，在触头间将会产生电弧；同时，由于触头的特殊结构，在触头间隙中产生出一定的纵向磁场，使真空电弧保持着扩散型，并维持低的电弧电压。在电流自然过零时，残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或凝聚在触头表面和屏蔽罩上，灭弧室断口的介质绝缘强度很快被恢复，达到分断的目的。

　　永磁机构工作原理：

　　电动分、合闸：永磁操动机构动铁芯动作，直接推动绝缘拉杆上下运动，完成合、分闸动作。动作完成后由永磁体提供的剩余磁场力，保持合、分闸状态。

　　手动分闸：拉动分闸手柄，手动脱扣轴向下带动动铁芯动作完成分闸操作。
