概述

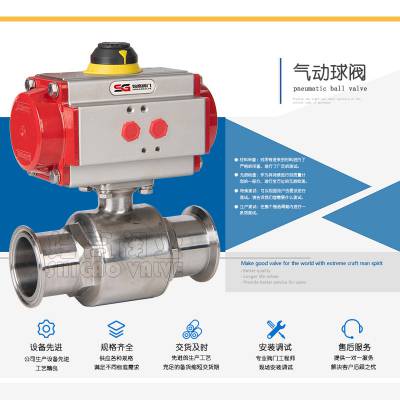

气动直通式卫生级球阀是气动执行器与快装球阀装配组成。也称为气动快装球阀和气动卡箍球阀。皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和***处理，采用了全包的F4密封，没有死角且容易清洗。直通式卫生级气动球阀阀体采用不锈钢精制而成，流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，***卫生。直通式卫生级气动球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

技术参数

公称通径：15～102mm

公称压力：PN1.0MPa

阀轴材质：不锈钢

阀体材质：304/316/316L不锈钢

球体材质：304/316/316L不锈钢

阀座密封：PTFE

温度：PTFE≤180℃

连接方式：快装式、焊接式、螺纹式

适用介质：啤酒、葡萄酒、生物工程、食品、制药、饮等

特点：安全卫生，密封好、使用寿命长

执行器参数

执行器型号：PT、AT、AW系列单双作用气动执行器

供气压力：0.4～0.7MPa

气源接口：G1/4"、G1/8"、G3/8"、G1/2"

环境温度：-30～+70℃

作用形式：单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)

双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

可配附件：定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

特点

采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，***；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。
