功能概述：

     IPX1、IPX2、IPX3、IPX4、IPX4K、IPX5、IPX6、IPX6K、IPX7、IPX8、IPX9、IPX9K防水检测试验设备，宁波品创检测设备有限公司系根据GB/T 4208-2017《外壳防护等级(IP代码)》、IEC60529:2001《Degrees of protection provided by enclosures(IP Code)》、GB7000.1《灯具 *部分：一般要求与试验》，适用于灯具及电工电子产品的；该设备已广泛应于各出入境检验检疫局机电实验室、国内外产品认证实验室，设备性能达到有国际水平。
      设备程式中有标准试验选项，用户只需选择需要的标准测试项设备即可自动进行试验；另配有自定义测试选项，用户可自行设置测试数据，以适应不同的测试标准；载物台转盘可以倾斜15°，自动转换滴水位置，以适应IPX2试验的倾斜要求，使用户在进行IPX2试验时不用停机换位即可自动完成试验作业，同时***了试验数据的可靠性与准确性；该设备供水与控制系统带有IPX7浸水载物平台，试验时样品固定在平台上后可以控制控制系统操作试验浸水深度。

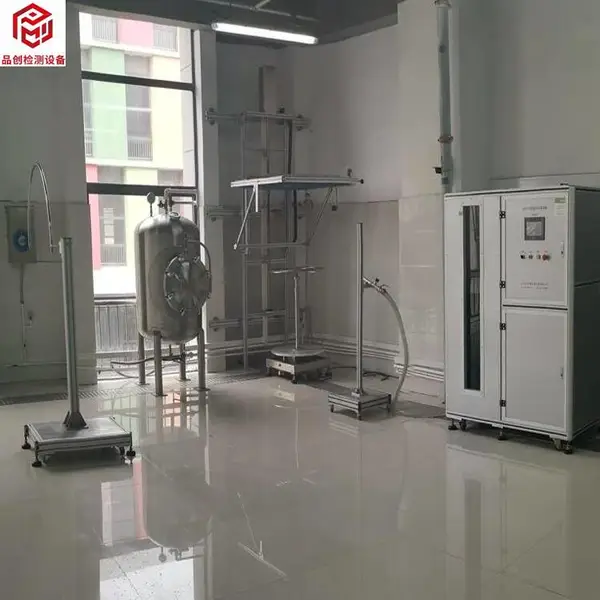

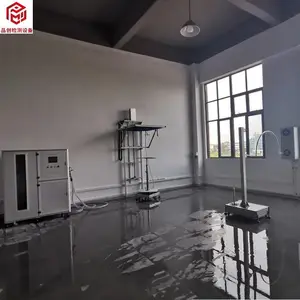

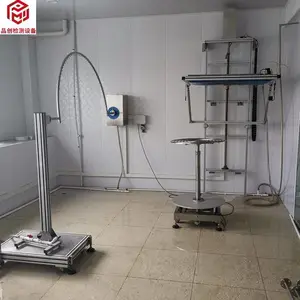

     该成套设备由垂直滴雨试验机、摆管淋雨试验机、手持花洒头、手持喷嘴（ф6.3、ф12.5）、可倾斜旋转载物台、IPX8水密性试验装置与智能供水与控制系统组成。

    设备技术特点及*性描述：

序号	技术特点	技术描述
1	*的防堵塞技术	试验前对针嘴进行冲洗，防止水的表面张力对滴水的影响；
水箱振荡冲水，可将针嘴内杂物冲出针孔；
试验后对针嘴进行干燥处理，可防水针嘴结垢；
2	数字控制供水技术	根据不同的标准可分别选用恒流或恒压供水，适应范围广；
控制根据流量或压力值对供水进行控制，不受外部因素干忧；
3	摆管采用伺服电机驱动	可以***控制摆管起始位置、摆动角度，伺服电机有一组监测系统当前位置的编码器，该移动装置为一个闭环系统，将摆管摆动角度控制在设定位置上。
摆动角度与速度参数在角度上设定即可，不必调节机械结构。
噪声小，摆管晃动小；
4	周到、可靠的安全措施	水箱升降驱动：丝杆(SUS304不锈钢T32X6)、螺母装置驱动升降，有防坠落等安全功能；而市场同类产品采用吊挂方式存严重的安全隐患；
当水箱下方有物体顶柱水箱时,螺母会自动脱离水箱,有防止损坏水箱及被顶物体的安全功能；
IPX8水密性试验装置采用*厂家生产的压力罐，***；
5	IPX7浸水控制便捷	浸水箱内有电动IPX7载物平台，用户在触摸屏上即可设定浸水深度与浸水时间，避免了人工操作的不准确与麻烦。
6	控制采用触摸屏+PLC控制方式	触摸屏功能	设定试验参数（移动距离、速度、试验次数等）
显示试验数据；
PLC功能	读取传感器（流量、压力）数据，并根据分析结果输出控制指令；

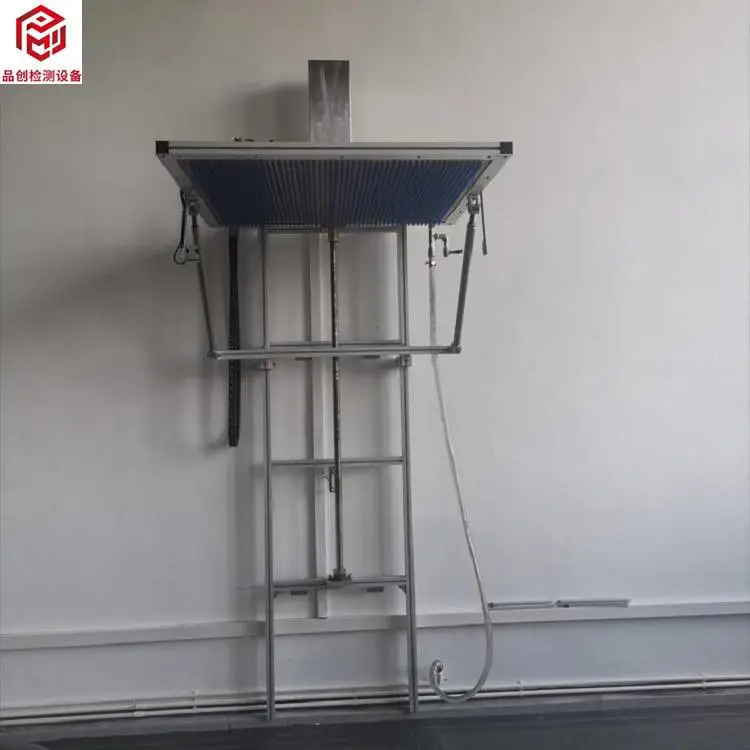

 设备组件一：IPX1-2垂直滴雨试验机

功能参数：

1、适用于进行产品的IPX1、IPX2测试；

2、 滴水面积：1000mmX1000mm；

3、 滴水孔径：φ0.4mm；

4、 孔    距： 20mm；

5、 降 雨 量： 1+0.5mm/Min、3+0.5mm/Min与用户自设定参数(采用数字控制降雨量技术)；

6、 滴水高度：200mm（设备自行控制或手动控制）；

7、 滴水响应时间：≤5s；

8、 试验时间：0-999.9Min（可设定）；

9、 IPX2测试时,设备自动转换使样品四个面在倾斜15°的情况下各淋雨150S（自动控制）；

10、   水箱型式：全封闭水箱，SUS304材质；

11、   水箱升降驱动：丝杆(SUS304不锈钢T32X6)、螺母装置驱动升降，有防坠落等安全功能；

12、    当水箱下方有物体顶柱水箱时,螺母会自动脱离水箱,有防止损坏水箱及被顶物体的安全功能；

13、    升降电机：天力51K120GU-CMFK/5GU18K齿轮减速电机；

14、    机体材料：工业合金铝型材；



设备组件二：IPX3-4摆管淋雨试验机

功能参数：

1、 适用于进行产品的IPX3、IPX4测试。

2、 摆管规格： R200mm、R400mm、R600mm、R800mm、R1000mm 、R1200mm、R1400mm、R1600mm（可选配）

3、 滴水孔径：φ0.4mm、φ0.8mm（可选配）。

4、 喷嘴夹角：120°（IPX3）、180°（IPX4）。

5、 摆动夹角：120°（IPX3）、350°（IPX4）。

6、 降雨量：0-10L/min(可调)。

7、 水压控制：0-100KN/m2

8、 试验时间：10min、可自行设定时间。

9、 摆管摆动速度：IPX3试验时每摆动一次（2X120°）时间为4S；IPX4试验时每摆动一次（2X175°）时间为12S；自定义试验速度；

10、  摆管材料：SUS304不锈钢（外径22mm、壁厚2mm）。

11、  驱动方式：日本松下750W伺服电机（采用伺服电机具有噪声小、速度、角度***等优点）。

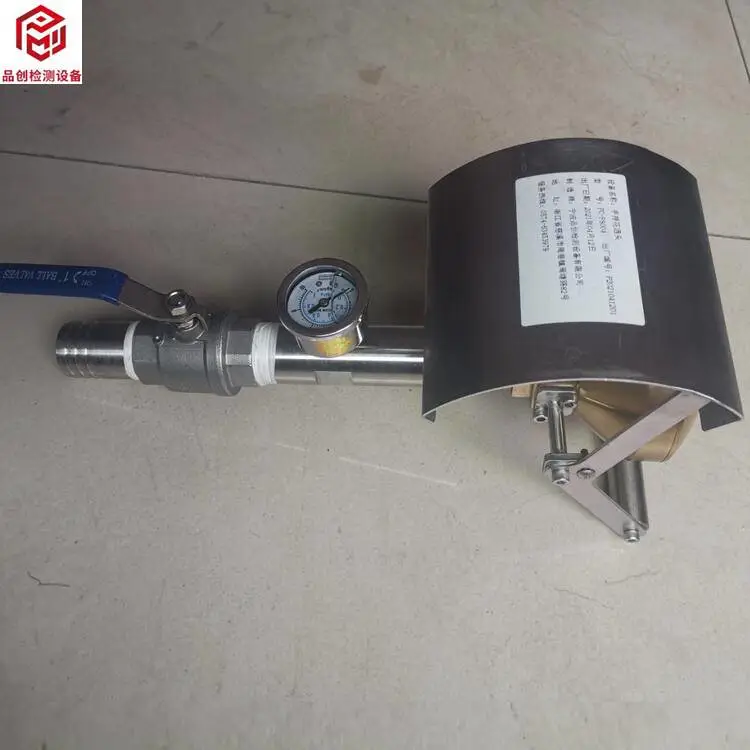

设备组件三：IPX3-4淋水喷头

功能参数：

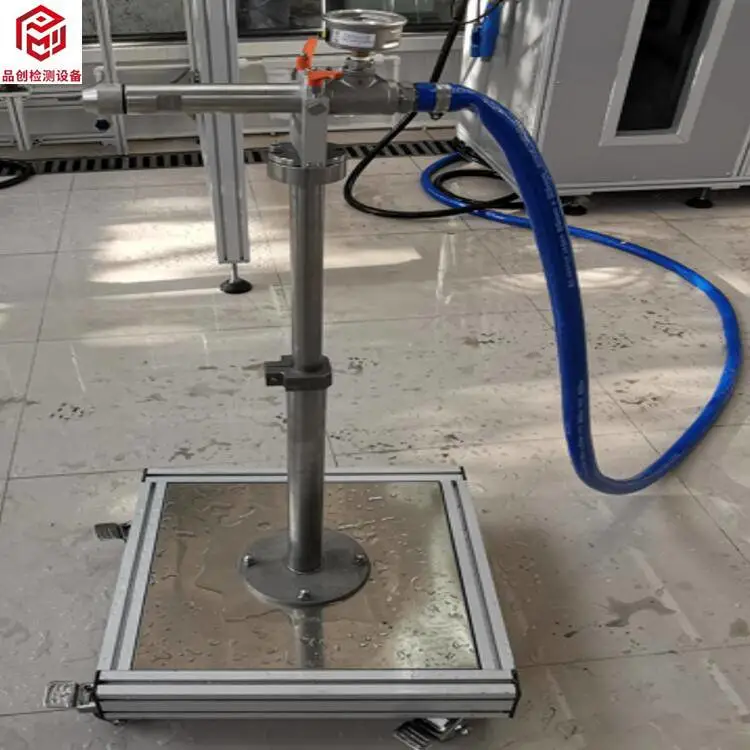

1、 适用于进行大件产品的IPX3/IPX4测试；

2、 孔径：?0.5mm。

3、 孔    数：121个。

4、 中间孔1、内两圈24个孔夹角30°、外四圈96个孔夹角15°。

5、 喷头球面直径：Sф75.5。

6、 采用可拆卸挡板结构，IPX3试验时安装挡，IPX4试验时拆卸挡板；

7、 铝质挡板、不锈钢平衡锤

8、 试验时间：不少于3分钟（不少于5min/m2）、用户设定时间（控制系统控制）。

9、 水压：150kpa、用户设定压力（控制系统控制）。

设备组件四：IPX5-6试验喷嘴

功能参数：

1、 适用于进行产品的IPX5、IPX6测试。

2、 孔径：ф6.3mm（IPX5）、ф12.5mm（IPX6）。

3、 IPX5、IPX6喷嘴螺纹联接、快速更换。

4、 不锈钢材质。

5、 水流量：12.5±0.625L/min(IPX5)、100±5L/min(IPX6)

6、 试验水压：0-1.0Bar；

7、 试验时间：不小于1min/m2(但不小于3分钟)、用户设定时间（控制系统控制）。

8、 喷嘴距外壳距离：2.5-3m(试验人员控制)。

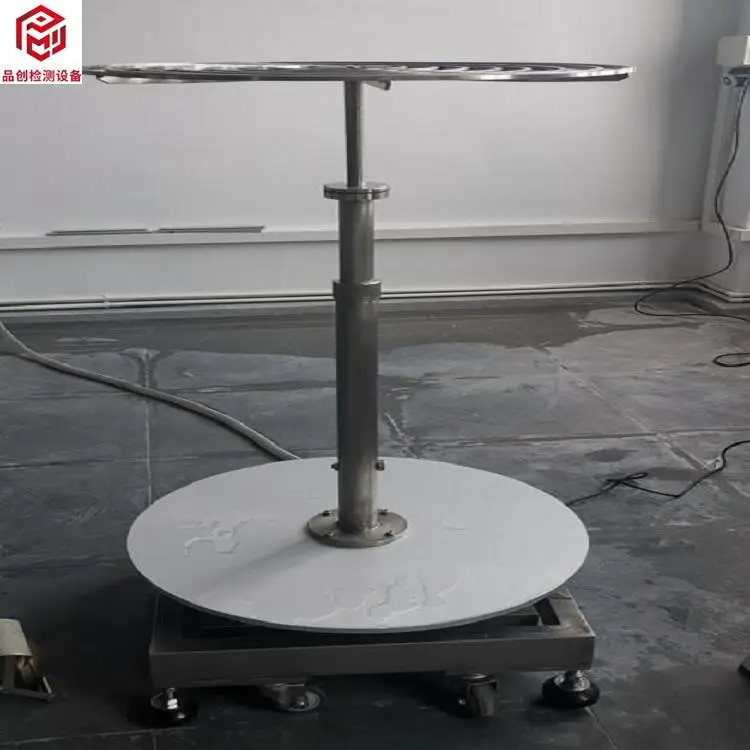

设备组件五：可倾斜旋转载物台

功能参数：

1、 转台直径：?700mm。

2、 转台转速：1rpm。

3、 可倾斜角度：15°。

4、 试验时转动角度：90°、360°正反转、连续转动。

5、 载物台网管型式。

6、 样品供电防水旋转插座。

7、 可调伸缩管可调节高度： 300mm、1200mm-1800mm。

8、 铝合金带万向轮底座。

9、 机体材料：不锈钢方管焊接框架。

10、  正反转控制、转动动作由控制柜控制。

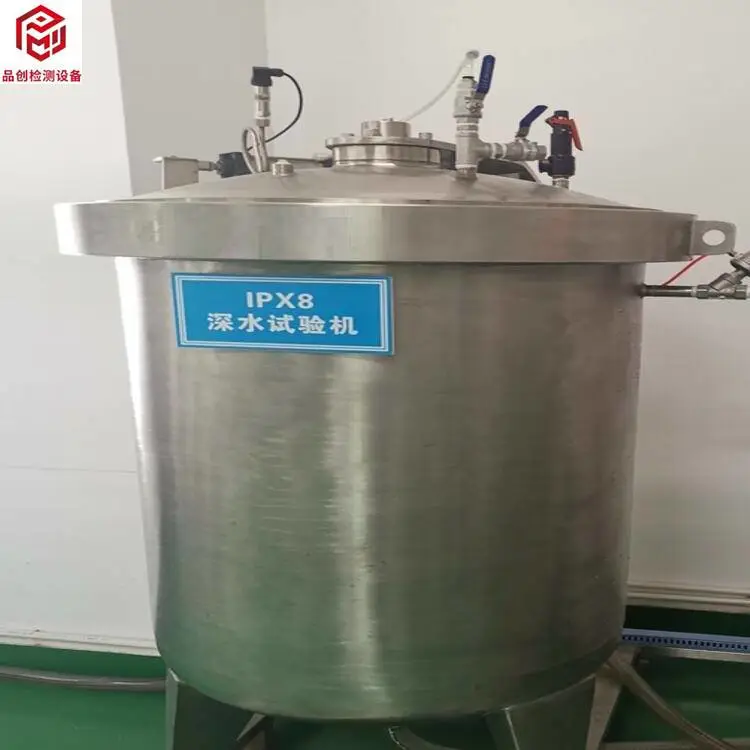

设备组件六：IPX8压力水密性试验装置

功能概述：该设备是根据GB4208《外壳防护等级（IP代码）》标准中IPX8要求而设计制造的水密性试验设备，设备采用不锈钢压力容器作力试验载体，用于IPX8浸水试验。

功能参数：

1、 加压容器：不锈钢罐，直径0.8米，高度1米。

2、 压力调节范围：0～5bar。

3、 加压系统：不锈钢水泵+变频器。

4、 压力表精度0.25级，量程6bar。

5、 试验时间：0-99min 。

6、 *极限压力：6bar。

7、 压力保护：压力开关保护。

8、 与供水设备间采用3/4″高压钢丝软管连接。

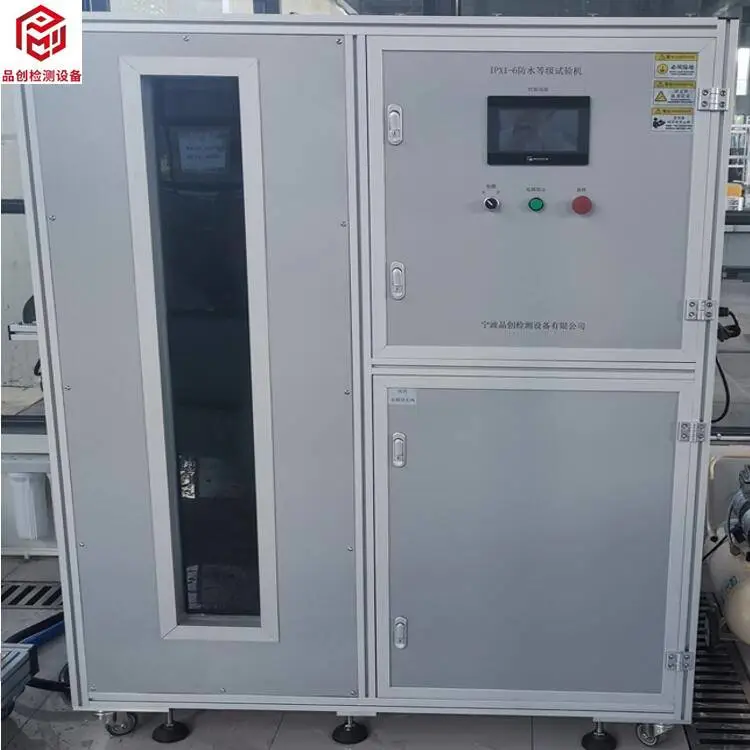

设备组件七：智能供水与控制系统

功能参数：

1、 适应于IPX1-6防水及UL淋水、洒水试验时供水，IPX7浸水试验，IPX8水密性试验贮水及整个防水设备的自动控制；

2、 供水方式：恒流供水、恒压供水；

3、 供水控制过程：用户在触摸屏上设定流量或压力值后，电子流量计或数字压力表实时监测当前值、通过数据转换读入PLC内、再通过变频器调整水泵转速；

4、 有大流量分路与小流量分路两路供水；

5、 大流量分路：

5.1、应用于IPX5/6强喷水试验、IPX8试验注水；

5.2、流量范围：10-100L/min；

5.3、流量精度：±0.5L/min；

6、 小流量分路：

6.1、应用于IPX1/2/3/4防水/UL淋水试验；

6.2、流量范围：1-10L/min；

6.3、流量精度：±0.5L/min；

6.4、压力范围：0.1-3Kg/cm2；

6.5、压力数字显示，采用ISE5B数字压力表；

7、 贮水箱：

7.1、可用于IPX5/6强喷与IPX8水密性试验贮水、IPX7浸水；

7.2、容积：500L；

7.3、箱体内尺寸：W600mmXD600mmXH1400mm。

7.4、观察窗：钢化机玻璃视窗；

7.5、视窗尺寸：W200mmXH1250mm；

7.6、深度标尺：不锈钢标尺；

7.7、标尺长度：1300mm、精度1mm。

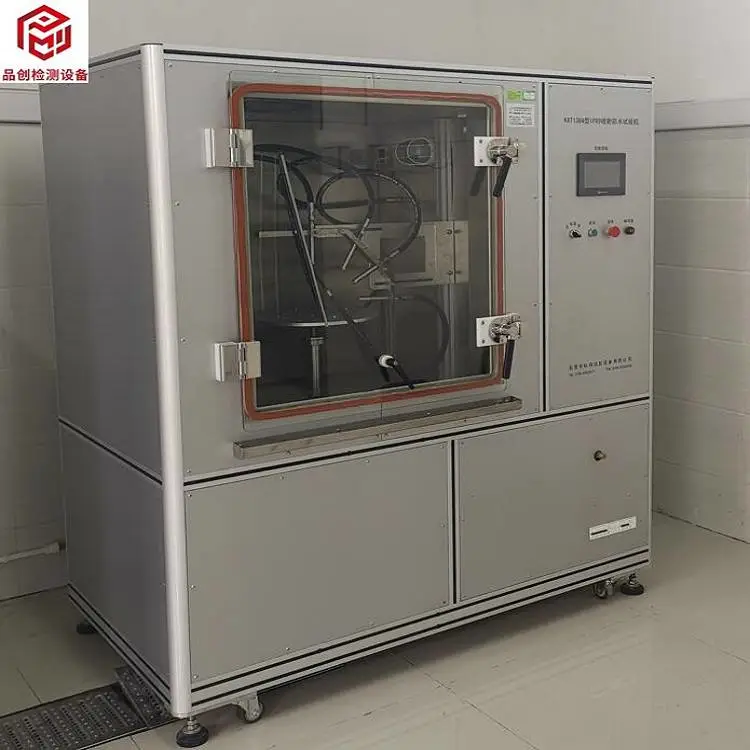

设备组件八：IPX9K喷射防水试验机

功能概述：

根据IEC60529-2013《degrees of protection provided by enclosures (IP code)》***4条款、DIN40050-9《道路车辆 IP防护代码》、***30653-2006《Road vehicles—Degrees of protection(IP-Code)—Protection of electrical equipment against foreign objects, water and access》、QC/T 417.1-200《车用电线束插接器***部分_定义_试验方法和一般性能要求》第4.9.2条条款、TOYOTA ENGINEERING STANDARD TSC1000G《Test methods for terminal and connectors low tension cables for automobiles》标准第6.2.7与6.2.8标准条款要求设计，适用于电器与汽车零部件的高温高压喷射状况下的防水检测试验；设备由加热水箱、高压柱塞泵、高压电磁阀、喷喷、转台等组成，试验时先将水箱贮水加热至规定的温度，将样品安装在转台上，调节好喷嘴的位置，关好设备防护门，启动设备进行试验，试验过程中四个喷嘴按顺序轮流喷射30S，试验用水直接外排不循环。

功能参数：

1、 试验水温：80±5 ℃；

2、 喷水压力：8Mpa～10Mpa（可调）；

3、喷水流量：14l/min～16l/min (随压力变化而改变)；

4、喷嘴个数：4个（0°，30°，60°，90°）；

5、喷头规格：依标准图形定做，满足标准；

6、喷水距离：100～150mm可调；

7、喷嘴喷射时间：0-99,9秒（可设定）；

8、喷嘴自动按顺序时间切换；

9、试验台尺寸：φ400mm；

10、试样台转速：0-17r/min，无级调速；

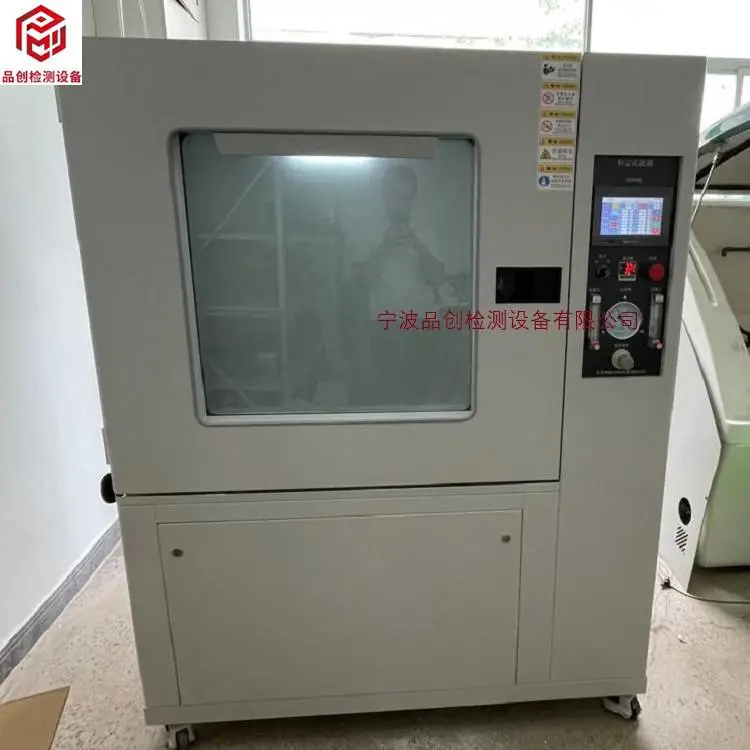

设备组件八：IP6X防尘试验箱

概    述：

防尘试验箱系根据GB2423.37《砂尘试验方法》、GB7000.1《灯具一般安全要求与试验》、GB/T4208-2017《外壳防护等级（IP代码）》标准要求设计制造，适用于电工电子产的耐尘测试的试验设备，该设备适用于灯具及电工电子产品认证检测机构及生产企业品管部门对产品的检测用途。

功能参数：

1、试验用尘：能通过筛孔为75μm、金属丝直径为50μm方筛孔的干燥滑石粉。

2、粉尘量：2-4kg/m3。

3、 内空尺寸：W1000mmXD1000mmXH1000mm（尺寸可定制）
